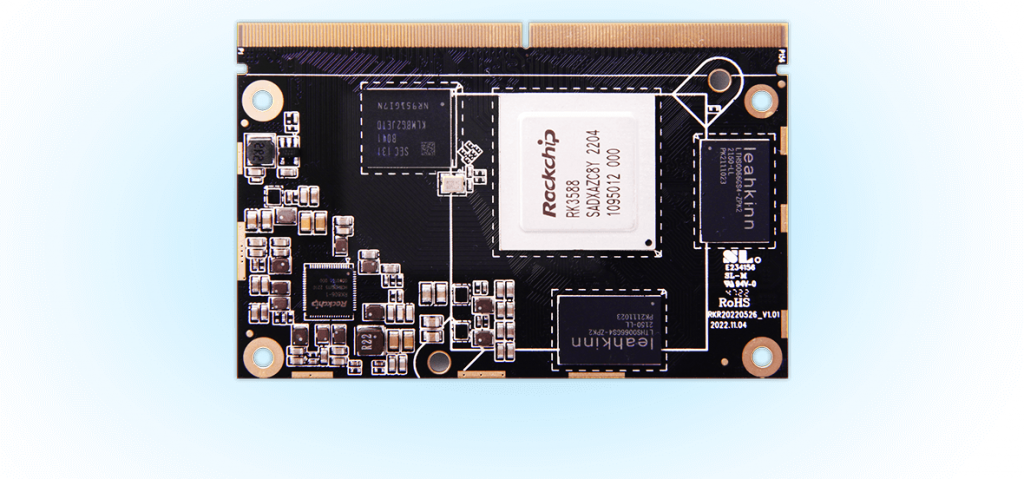

SOM-3588AI高性能核心板

SOM3588核心板采用瑞芯微RK3588旗舰芯片,采用先进的8nm制程工艺,集成6Tops NPU和高性能四核Mali-G610 MP4 GPU,采用SODIMM314Pin标准接口,可扩展丰富的显示接口和行业应用接口,配合开放的底板设计资料和开源的SDK,可高效进行二次开发。支持Android、Ubuntu、Debian、Buildroot、RTLinux等多个操作系统,为各类AI应用场景提供性能强悍、稳定可靠、扩展性强的产品支持,可广泛适用于边缘计算、人工智能、云计算、VR/AR、区块链、智能安防、智能工业控制、智能家居等领域。

产品特征

• RK3588八核64位(四核A76+四核A55)处理器,集成6Tops NPU
• 可选4~32GB RAM,8~128GB eMMC,用户可根据需求灵活选配
• SODIMM 314Pin标准接口,尺寸仅82x 53毫米
• 支持8K@60fps H.265/VP9视频解码和8K@30fps H.265/H.264视频编码
• 集成HDMI,DP,MIPI,PCIe,SATA,GMAC,SDIO,USB,UART,I2C,I2S等丰富外设接口
• 商规(0~80°C)、工规(-40~85°C)两种产品标准可选,满足各种严苛工业应用场景需求
• 支持Android、Ubuntu、Debian、Buildroot和RT Linux等多个操作系统
• 提供底板设计资料、API接口和SDK开发包等完善的技术资料,可高效进行二次开发

瑞芯微RK系列3588核心板参数
处理器 SoC Rockchip RK3588
CPU 4 x Cortex-A76 + 4 x Cortex-A55
GPU Mali-G610 MP4 (4x256KB L2 Cache)
NPU 6 TOPS,支持INT4/INT8/INT16混合运算,可实现基于TensorFlow / MXNet / PyTorch / Caffe等系列框架的网络模型转换
ISP 集成48MP ISP with HDR&3DNR
编解码 视频解码:
8K@60fps H.265/VP9/AVS2、8K@30fps H.264 AVC/MVC、4K@60fps AV1
1080P@60fps MPEG-2/-1/VC-1/VP8
视频编码:
8K@30fps编码,支持H.265 / H.264
*最高可实现32路1080P@30fps解码 和16路1080P@30fps编码
存储规格 RAM 4GB/8GB/16GB 64bit LPDDR4/LPDDR4x/LPDDR5 (最高可配32GB)
ROM 16GB/32GB/64GB/128GB eMMC
通讯方式 以太网 集成GMAC/SDIO3.0/USB3.0接口,可扩展千兆以太网、WiFi6/蓝牙,
移动通信 5G/4G LTE
WiFi WiFi6
蓝牙 蓝牙
扩展接口 USB 3 × USB3.0,4 × USB2.0Host ,2 × USB2.0 OTG
其他接口 2 × SATA3.0,2 × PCIe2.0,9 × I2C,10 × UART,5 × SPI,12 × ADC ,3 × CAN,16 × PWM ,1 × SDMMC,Multiple GPIO
音视频接口 视频输入 2 × MIPI D/C-PHY(4 通道 DPHY v2.0 或 3 通道 CPHY V1.1)
1 × MIPI CSI (4 Lane) 或者2×MIPI CSI (2 Lane)
1 × DVP摄像头接口(最高150MHz输入数据)
视频输出 1 × HDMI2.1(8K@60fps或4K@120fps)
2 × MIPI-DSI(4K@60fps)
1 × DP1.4(8K@30fps)
2 × eDP1.3(4K@60Hz)
1 × BT.1120(1080@60fps)
* 最高可以实现四屏异显
音频输出 2 × 8通道 I2S,2 × 2通道 I2S,2 × SPDIF,2 × 8通道 PDM(支持多MIC阵列),1 × 双通道数字音频编解码器(16 位 DAC),1 × VAD
电源 电源输入 DC输入电压:5V(电压误差±5%)
典型功耗:约1.6W(4.0V/400mA)
最大功耗:约12W(4.0V/3A)
系统软件 支持系统 Android:Android 12.0
Linux :Ubuntu Desktop、Ubuntu Server、Debian11、Buildroot、RTLinux
*可支持UEFI启动方式
外观规格 尺寸 82mm × 53mm
重量 约50g(不含外设)
环境 工作温度:-20℃~60℃
存储温度:-20℃~70℃
存储湿度:-40%~70 %
接口类型 MXM(314 PIN,0.5mm间距)
其他特性 支持独立看门狗
瑞芯微RK系列3588核心板接口功能参数

RK3588核心板采用标准SODIMM接口,拥有314个引脚,支持HDMI、MIPI-DSI、DP、MIPI-CSI、PCIe3.0、PCIe2.0/SATA3、SDIO、GMAC、USB3.0、USB2.0、I2C、I2S、UART、GPIO等丰富扩展接口,为不同的行业应用提供丰富的外设连接,让项目开发和评估更简单。
