显示终端主板

DS-3566

•  采用RK3566处理器,0.8 Tops AI算力,支持4K@60fps高清视频解码
•  支持最高8G内存,8G~128G eMMC多种存储配置可选
•  开放式系统架构设计,支持Linux Debian10/Android 11系统,提供完整的系统软件定制服务
•  HDMI 4K输出显示,支持LVDS/eDP/DSI等多种显示输出、支持PDM MIC阵列
•  内置RS232、RS485、CAN、GPIO、SPI、I2C、PCIe2.0、USB3.0等丰富扩展接口
•  内置1000M以太网接口,支持Wi-Fi/BT、4G LTE无线网络连接
•  内置独立硬件看门狗,可实现24小时*7天无人值守
•  提供SDK开发工具、API接口等完善的技术资料,可高效进行二次开发

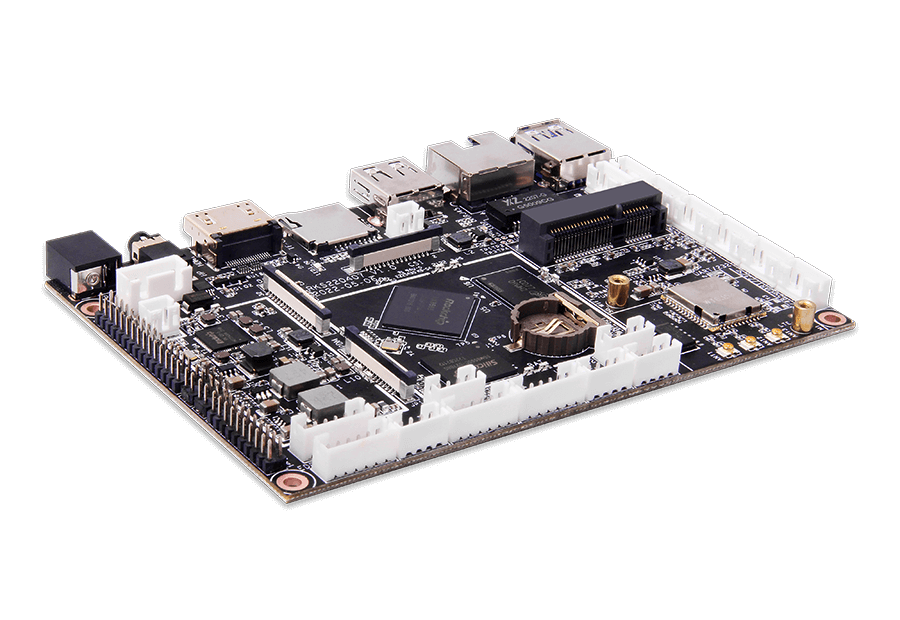

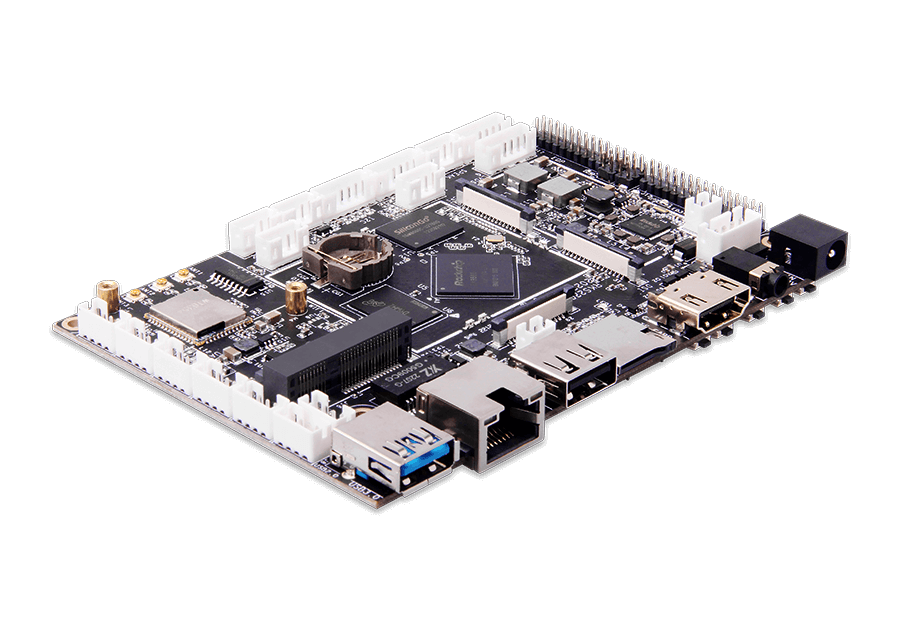

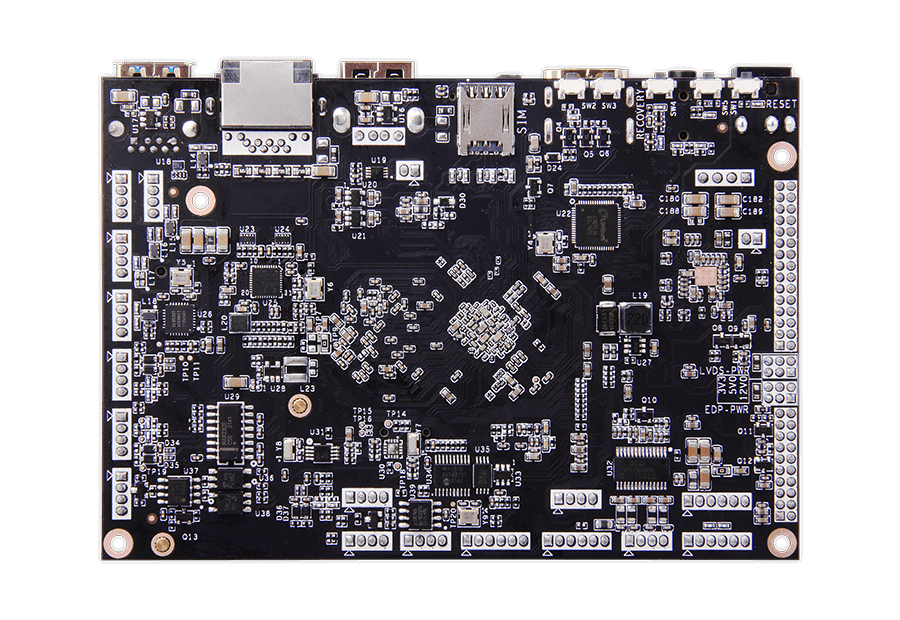

显示终端主板

DS-3566

DS-3566是金亚太专为商显行业定制开发的一款高性价比智能显示终端主板,采用RK3566处理器,搭载Linux Debian10/Android 11系统,支持HDMI 4K显示输出,支持LVDS、eDP、MIPI-DSI等多种显示输出接口,支持4G、Wifi、有线等多种网络接入。开放式系统架构设计,提供完善的技术资料,可高效进行二次开发。是您在商显广告机、触控一体机、会议平板、收银机、自助终端的最佳选择。

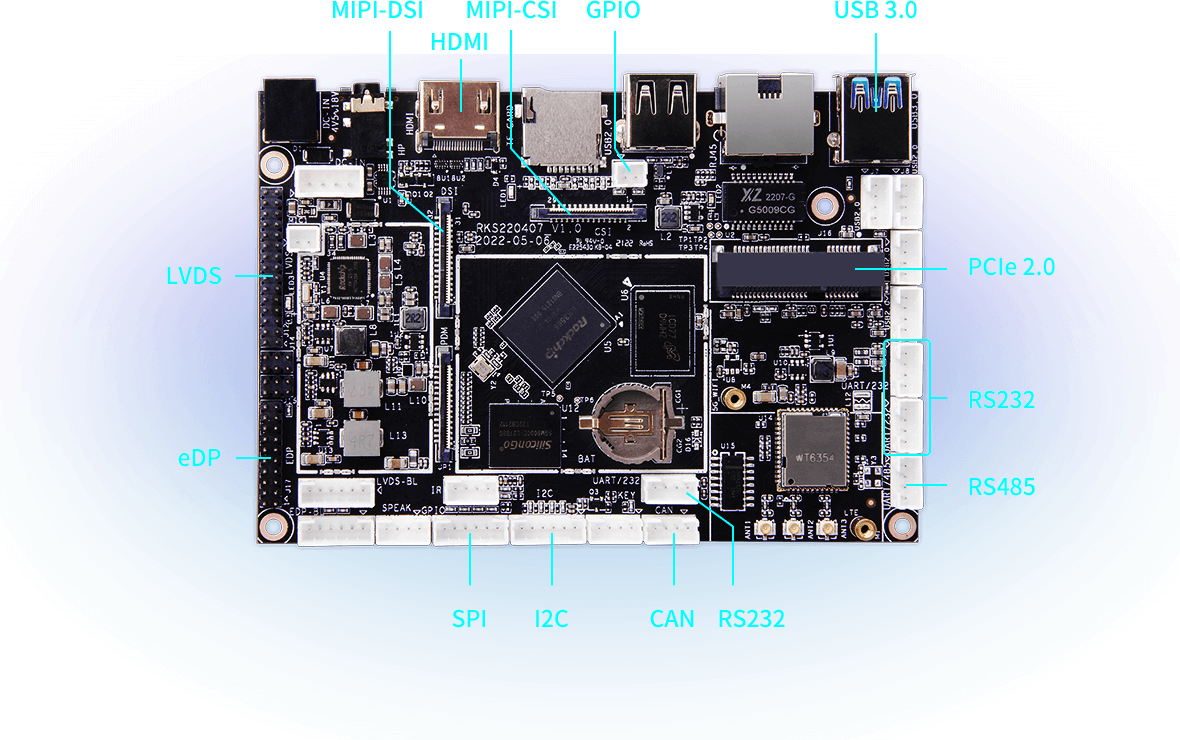

丰富的显示及外设扩展接口

搭载MIPI-CSI、 MIPI-DSI、 LVDS、eDP和HDMI等多种视频输入输出接口,HDMI支持4K显示输出,支持PCIe2.0、USB3.0高速通讯接口以及RS232、RS485、GPIO、SPI、I2C等工业通讯接口和CAN现场总线接口,可满足产品在工业控制和汽车计算机控制系统等应用场景下的接口扩展需求。

强大的网络通信能力

提供高速率、低延迟的多种网络通讯方式,实现可靠的不间断的网络接入能力,用户可根据现场环境灵活选择网络,满足户外、室内多种不同应用场景的网络需求。

RK3566高性能处理器

搭载RK3566高性能处理器,集成双核心架构GPU及高性能VPU,可实现4K@60fps高清视频解码,内置8M ISP图像信号处理器,可支持摄像头和HDR功能。集成0.8Tops算力NPU,满足客户快速落地AI应用开发需求。

24小时*7天持续稳定工作

内置硬件看门狗功能,可远程对系统运行状态进行实时监控,保障产品24小时*7天持续稳定工作,有效提升产品运维效率。

开放式系统架构设计强大的软件定制能力

支持成熟、稳定、扩展性强的Linux Debian10/Android 11系统,可提供包含系统内核修改、驱动程序移植、应用程序开发和UI界面定制等一整套完整的软件系统定制服务,满足客户个性化、多样化的定制需求,为终端产品研发提供安全稳定的系统环境。

提供完善的技术资料,可高效进行二次开发

可提供包括底板参考设计资料、配套源代码、技术文档、API接口和SDK开发工具等完善的技术资料,让二次开发变得更简单、便捷和高效,助力客户快速打造自主可控的定制化产品。

不止硬件,全方位的一站式定制服务

金亚太拥有25年ARM产品的技术研发沉淀和合作伙伴资源,不仅能为客户提供硬件功能定制设计,还能提供跨SOC平台的操作系统移植、BSP内核裁剪及驱动调试、基于场景的应用软件开发、整体的系统软件测试服务、完善的SDK二次开发接口等一站式定制服务,借助公司自有近3万㎡生产工厂,帮助客户极大缩短从产品选型、研发立项、小量试产到量产交货的周期,快速抢占市场先机。

应用场景

DS-3566是一款专为智慧商显定制开发的行业主板,具有高性能、超高性价比、可扩展性强等优势,可广泛应用于商显广告机、触控一体机、会议平板、收银机、自助终端、汽车电子等场景。

处理器 SoC RockChip RK3566
CPU 4×Cortex-A55
GPU Mali-G52-2EE
Support OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 and Vulkan 1.1.
NPU 1 TOPS,支持 INT8/INT16/FP16/BFP16混合运算,可实现基于TensorFlow, TF-lite, Pytorch, Caffe, ONNX, MXNet, Keras, Darknet等系列框架的网络模型转换
ISP 8M ISP with 3DNR
编解码 视频解码:
supports almost full-format H.264 decoder by 4K@60fps, H.265 decoder by 4K@60fps
视频编码:
support H.264/H.265 encoder by 1080p@60fps
存储规格 RAM 2GB/4GB/8GB LPDDR4
ROM 8GB/16GB/32GB/64GB EMMC
通讯方式 以太网 1000M Ethernet
移动通信 4G LTE(Mini PCIe)
WiFi Dual Band 2.4G & 5.8G
蓝牙 BT4.0(optional)
扩展接口 USB USB3.0 × 4 ,USB2.0Host × 2 ,USB2.0 OTG × 1
其他接口 CAN × 1,UART × 3,1RS-485 × 1,I2C × 1,GPIO × 8,PDM × 1
音视频接口 视频输入 MIPI CSI x 1
视频输出 HDMI OUT x 1
LVDS x 1 (Dual channel)
eDP x 1
MIPI CSI x 1
音频输出 SPK x 1(3W x 2)
MIC IN x 1
HEADPHONE x 1
电源 电源输入 DC IN 4.5V ~18V
系 统 软 支持系统 Android 11.0/Debian 10
外观规格 尺寸 124mm x 85mm
重量 70g
环境 工作温度:商规 (0 ~60℃)/工规 (-20 ~85℃)
储存温度:-20 ~85℃
工作湿度:10%~90%
其他特性 支持硬件看门狗 & RTC
