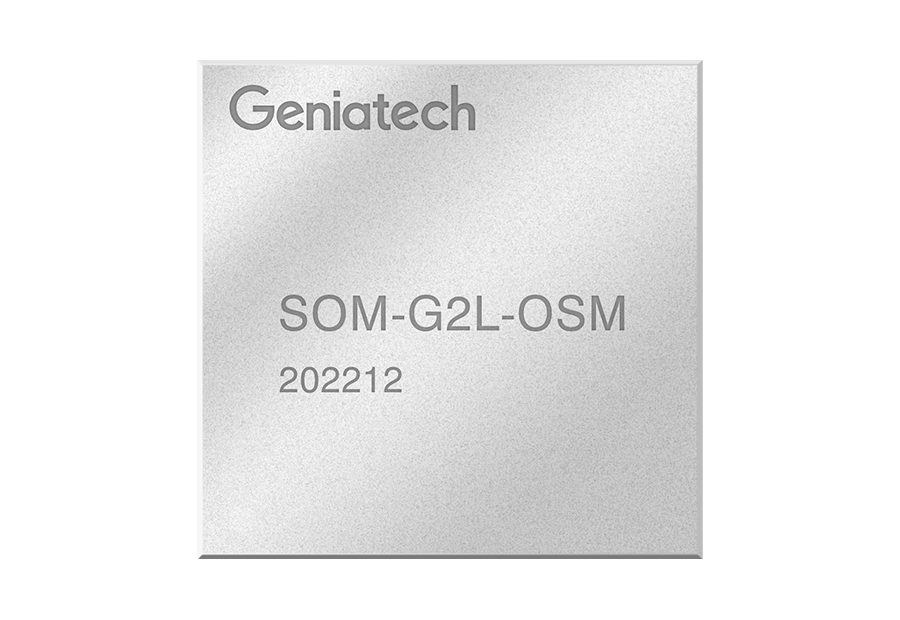

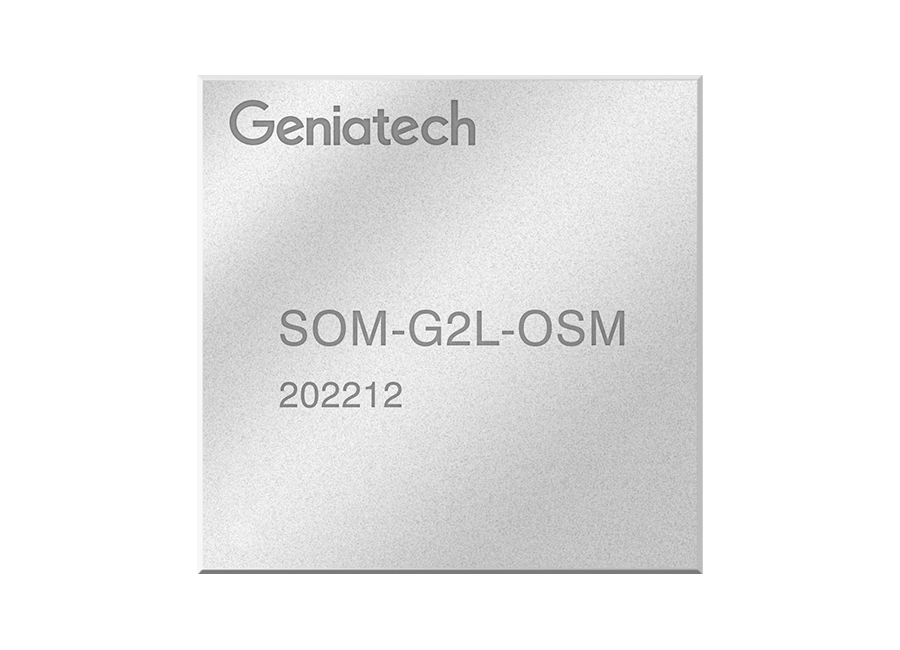

瑞萨RZ/G2L核心板

SOM-G2L-OSM

•  双核ARM Cortex-A55+Cortex-M33多核异构
•  集成ARM Mail-G31 GPU,提供MIPI-DSI、RGB等多种显示接口,最高支持1920*1080分辨率
•  标配2G RAM,16G eMMC(8G/32G可选)

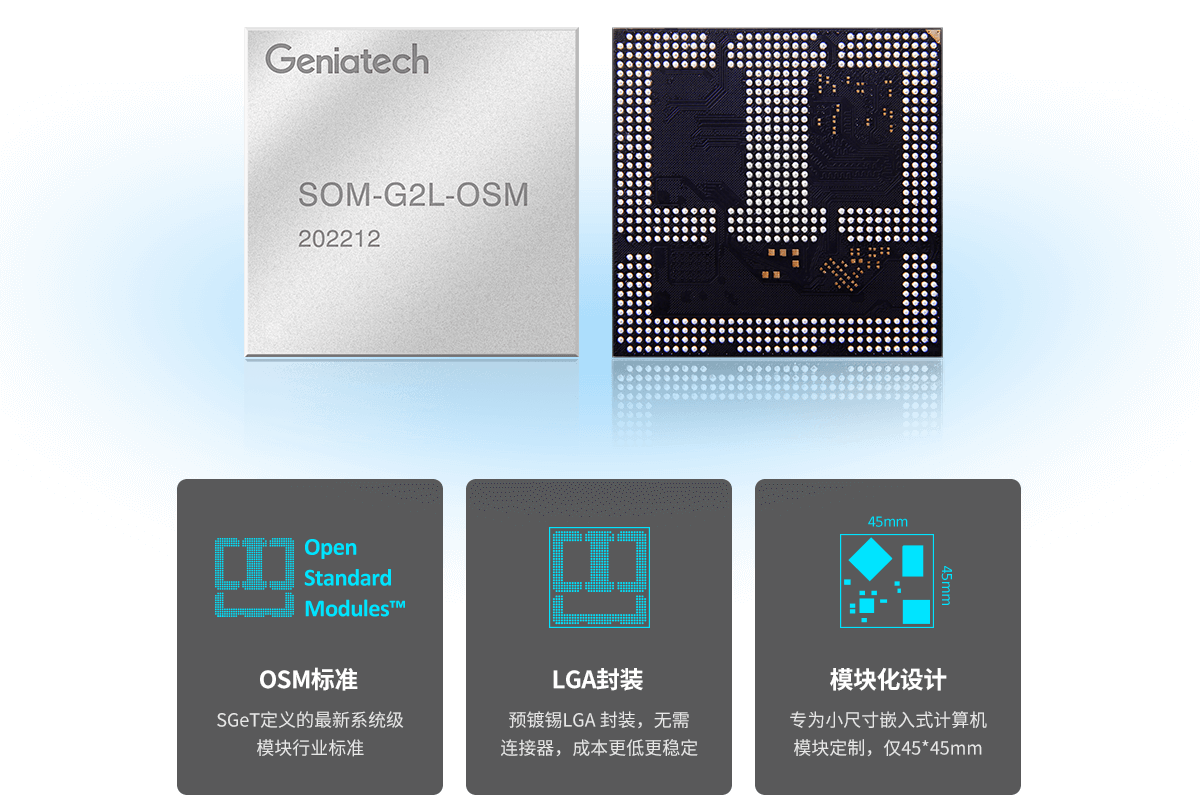

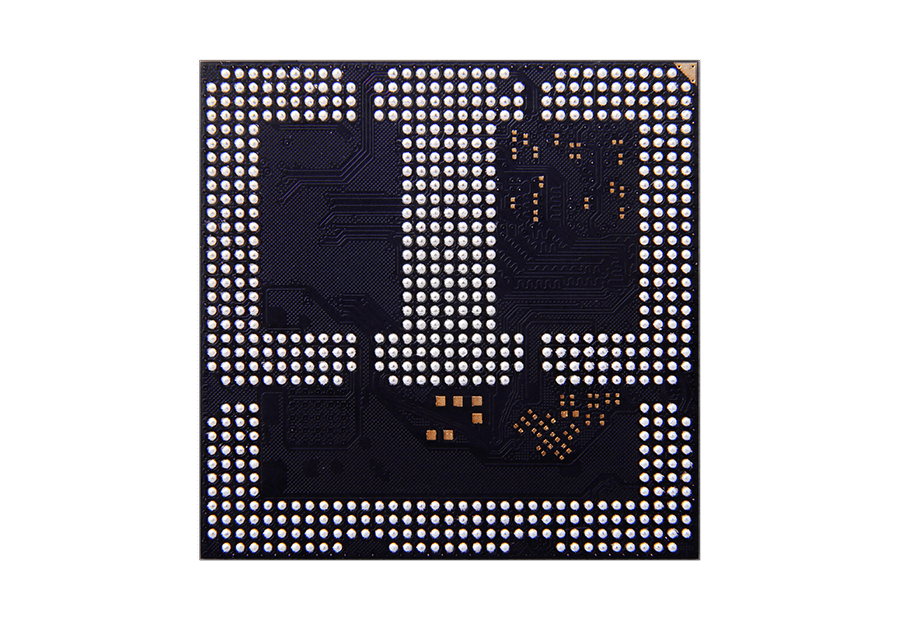

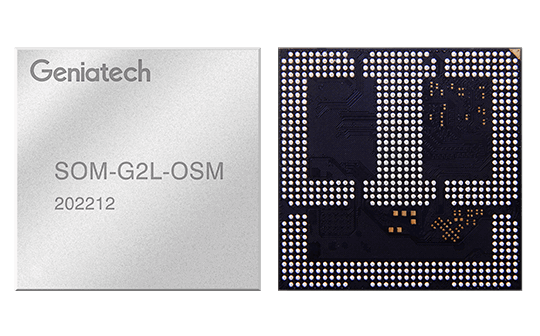

•  OSM-L标准,LGA封装,尺寸仅45 x 45毫米
•  基于Linux(Kernel 4.19)系统开发的SDK,支持瑞萨e²studio集成开发软件,可对接亚马逊AWS和微软Azure服务平台
•  丰富的外设接口2xGRMII、2xUSB2.0、2xCAN、多路UART、多个GPIO、SPI、MIPI CSI、SDIO、I2C、PWM、I2S、ADC等
•  板载QSPI Flash,单独存储Uboot,保障系统更稳定
•  工业标准设计,宽温-40~85°C,7X24小时长时间稳定工作

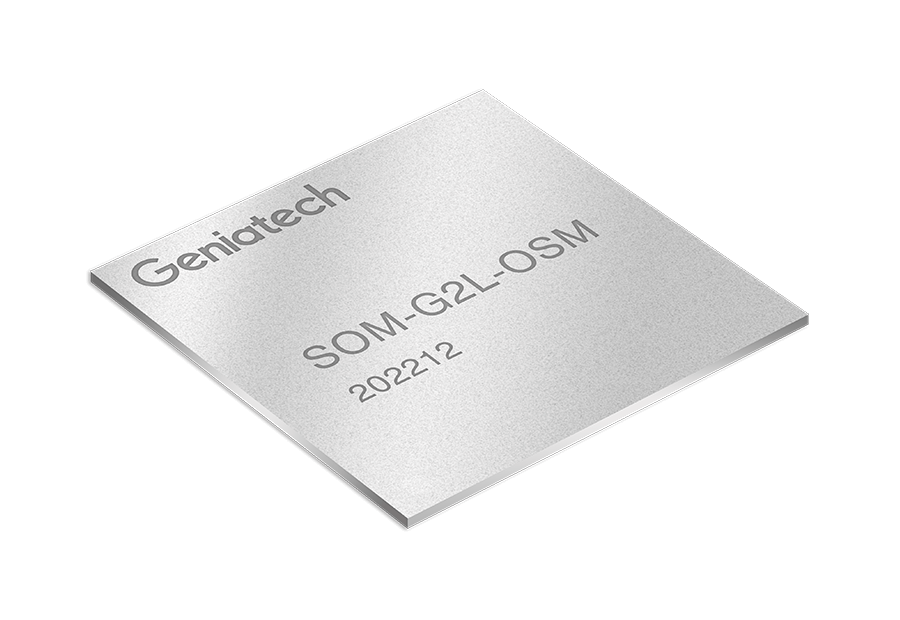

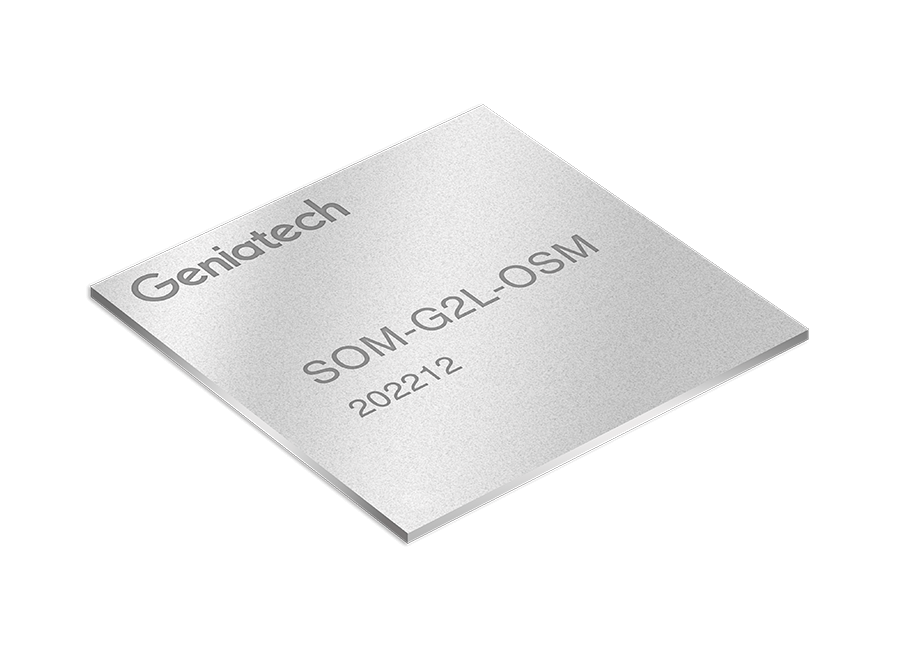

瑞萨RZ-G2L核心板

SOM-G2L-OSM

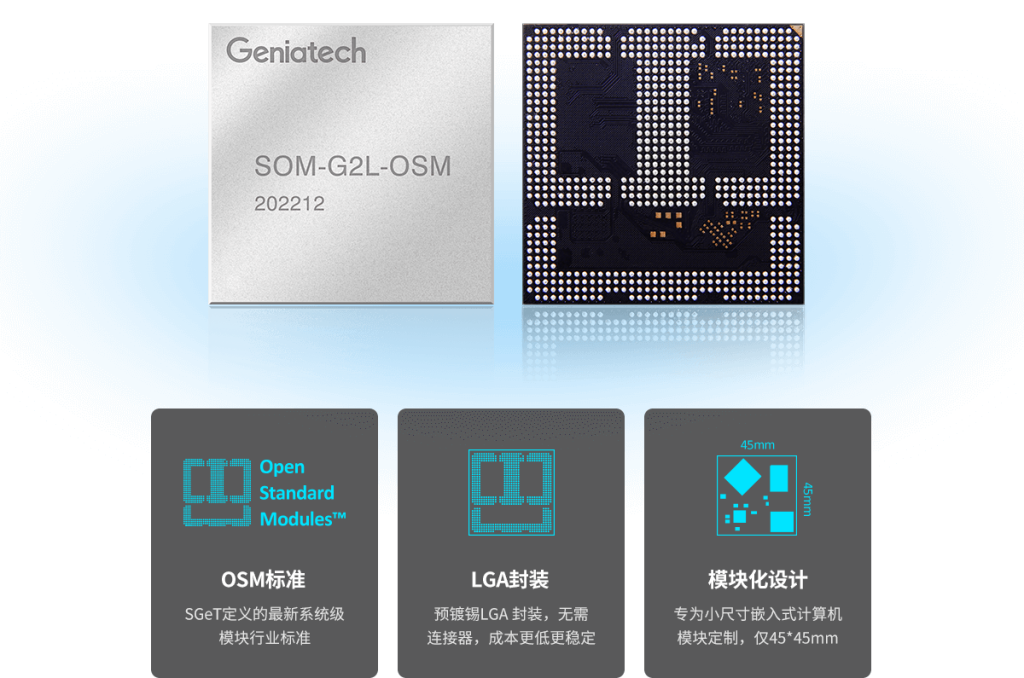

SOM-G2L-OSM采用OSM-L标准,LGA封装的核心板,基于瑞萨高性能、低功耗、超高效处理器RZ/G2L SoC设计开发,采用多核异构ARM Cortex-A55+ARM Cortex-M33 MCU内核,配备高性能Mail-G31 GPU及多种显示接口,具有丰富的行业应用接口,配合开放的底板设计资料和开源的SDK,可广泛适用于工业HMI,人机交互、工业网关、智能家居、POS终端、门铃对讲机、智能摄像头、条码扫描器、边缘计算等领域。

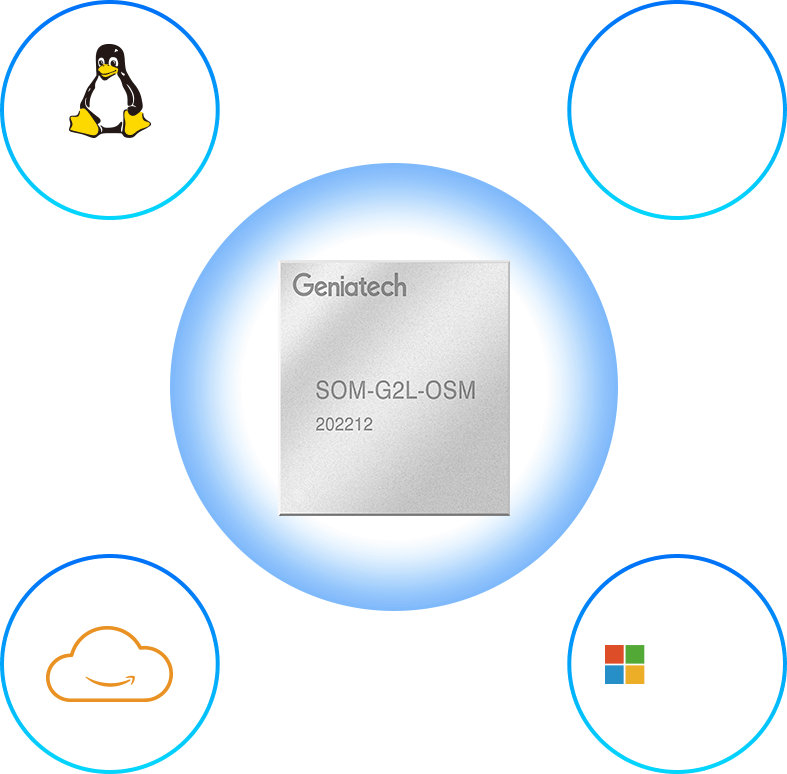

开放式系统架构设计,强大的软件定制能力

采用成熟、稳定、扩展性强的Linux 4.19 系统,可提供包含系统内核修改、驱动程序移植、应用程序开发和UI界面定制等一整套完整的软件系统定制服务,为产品研产提供安全稳定的系统环境。同时可基于瑞萨e²studio IDE软件开发,支持与亚马逊AWS和微软Azure等第三方平台无缝对接。

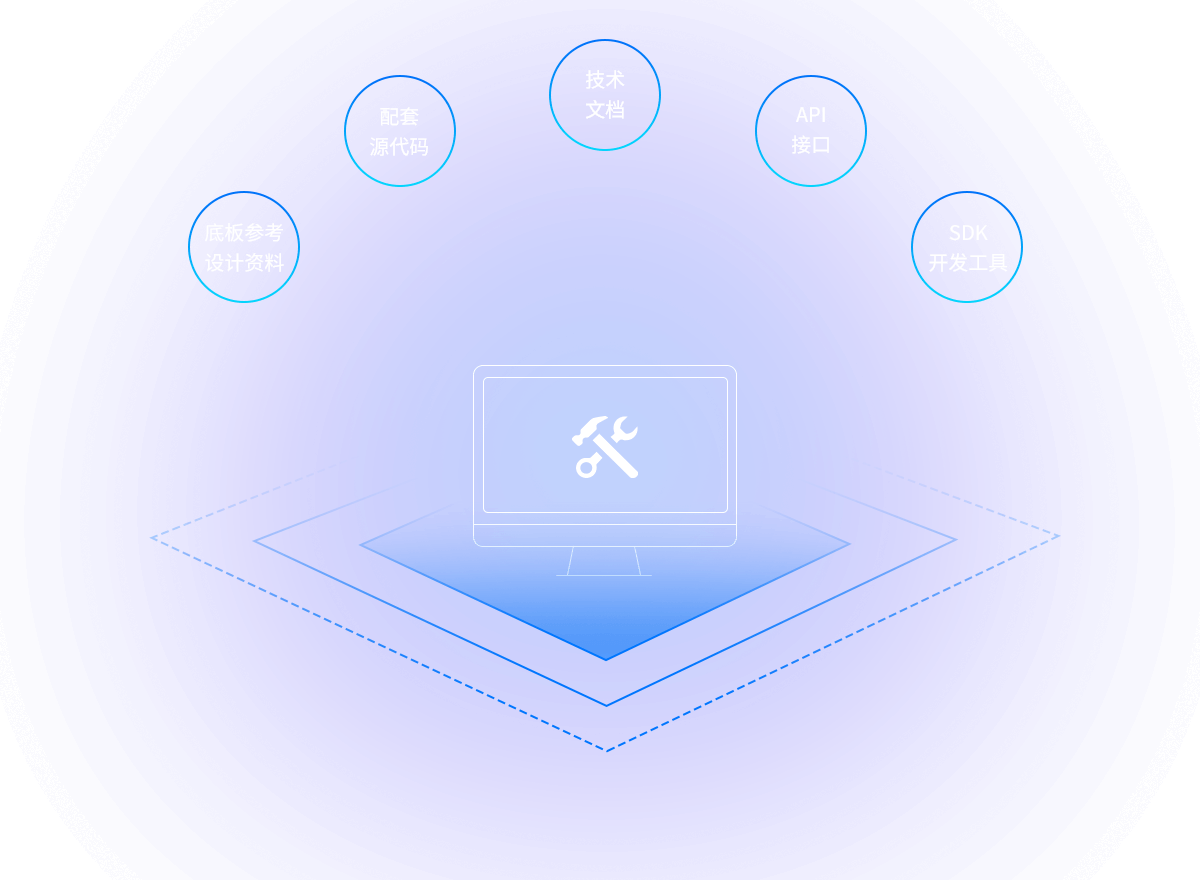

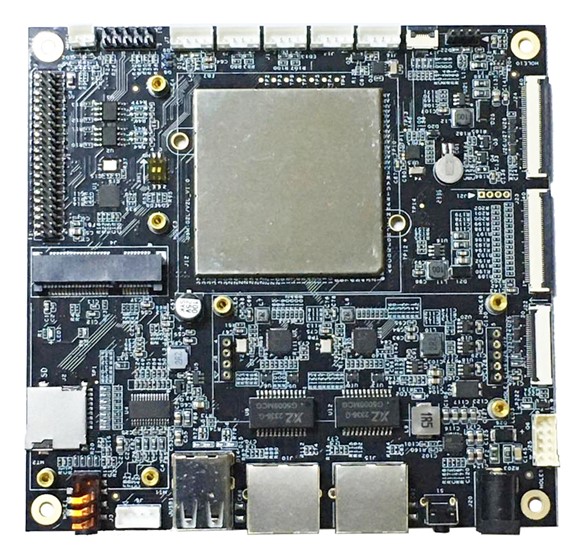

提供完善的技术资料,可高效进行二次开发

可提供包括底板参考设计资料、配套源代码、技术文档、API接口和SDK开发工具等完善的技术资料,让二次开发变得更简单、便捷和高效,助力客户快速打造自主可控的定制化产品。

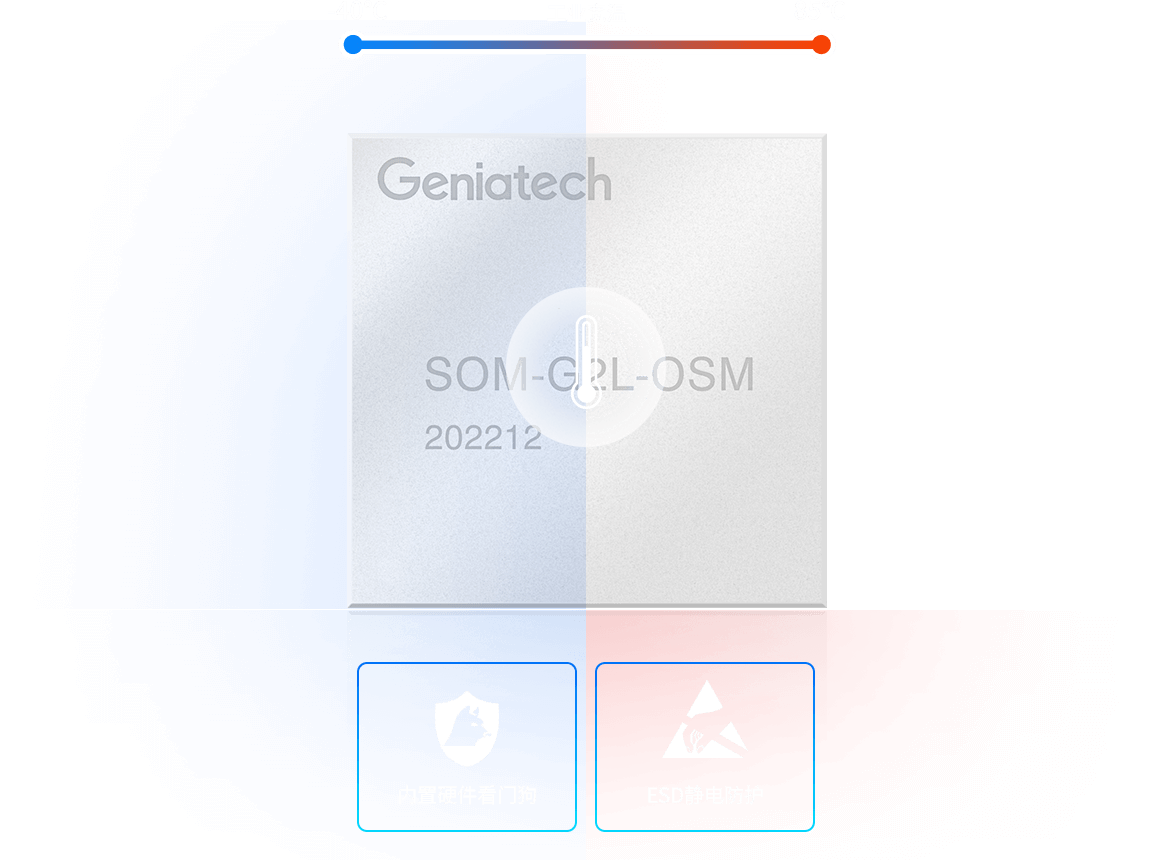

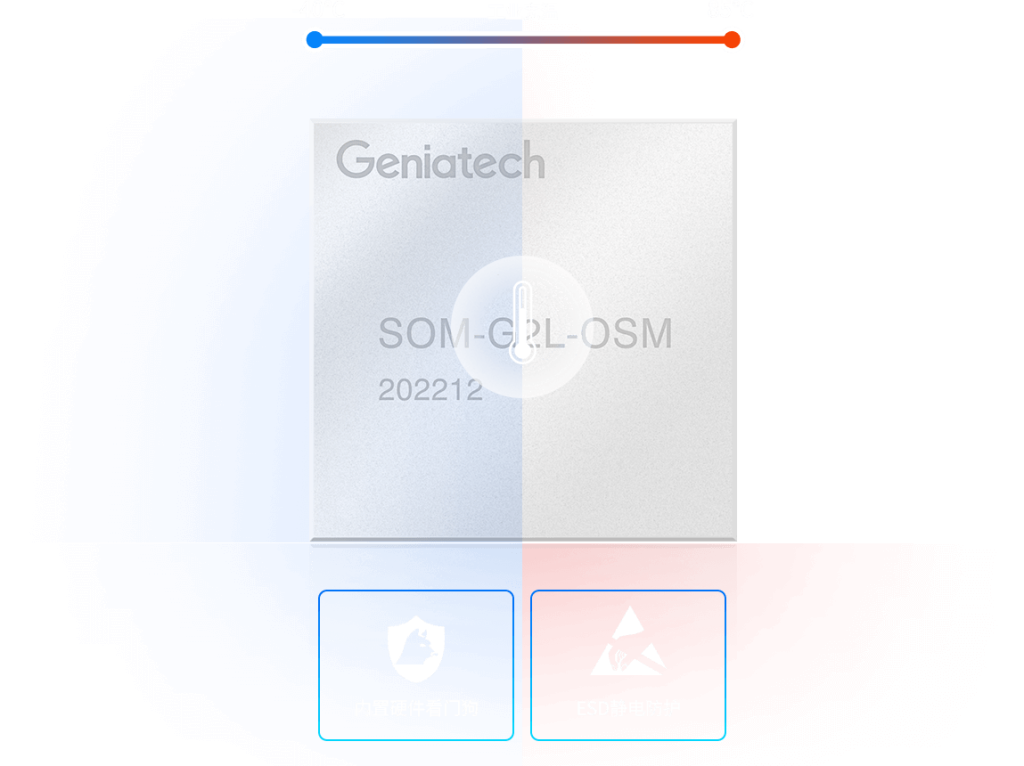

工业级产品标准,无惧各种严苛的工作环境

核心板全部器件采用工业宽温-40~85℃设计,内置看门狗、ESD静电防护,严格按照工业标准测试和生产,保障在户外严苛环境下7×24小时不间断稳定运行,满足工业应用的高质量和可靠性要求。

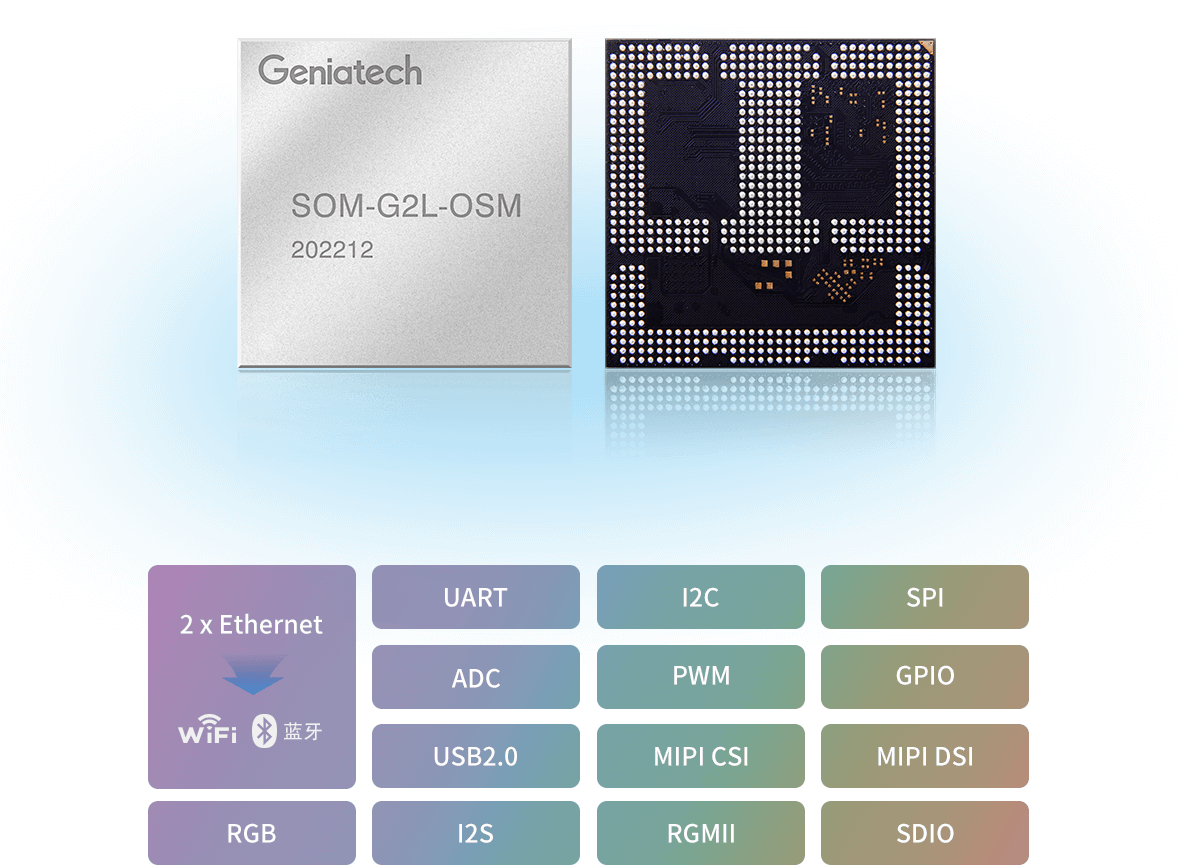

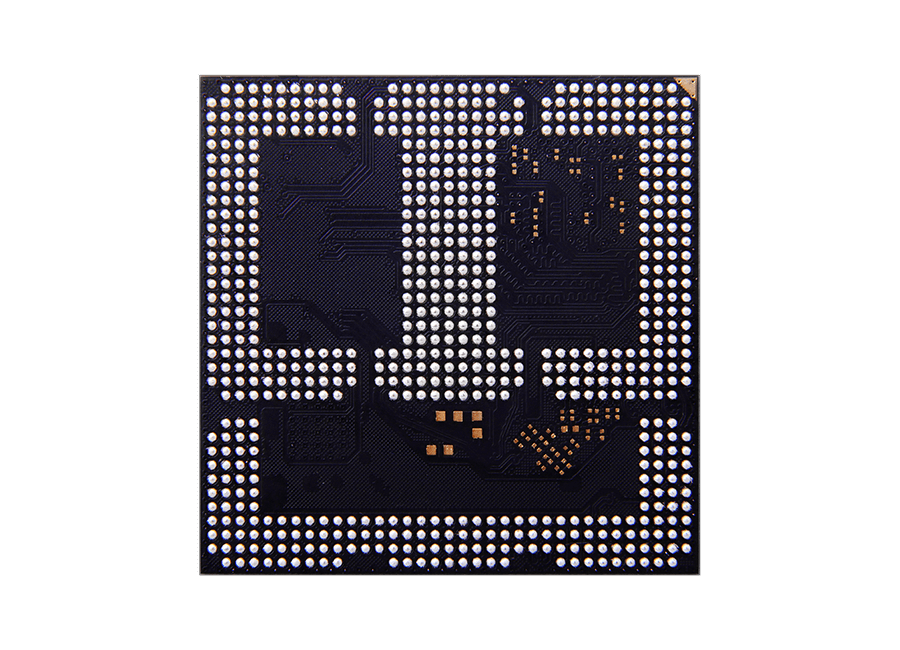

丰富的外设接口,不同行业广泛适用

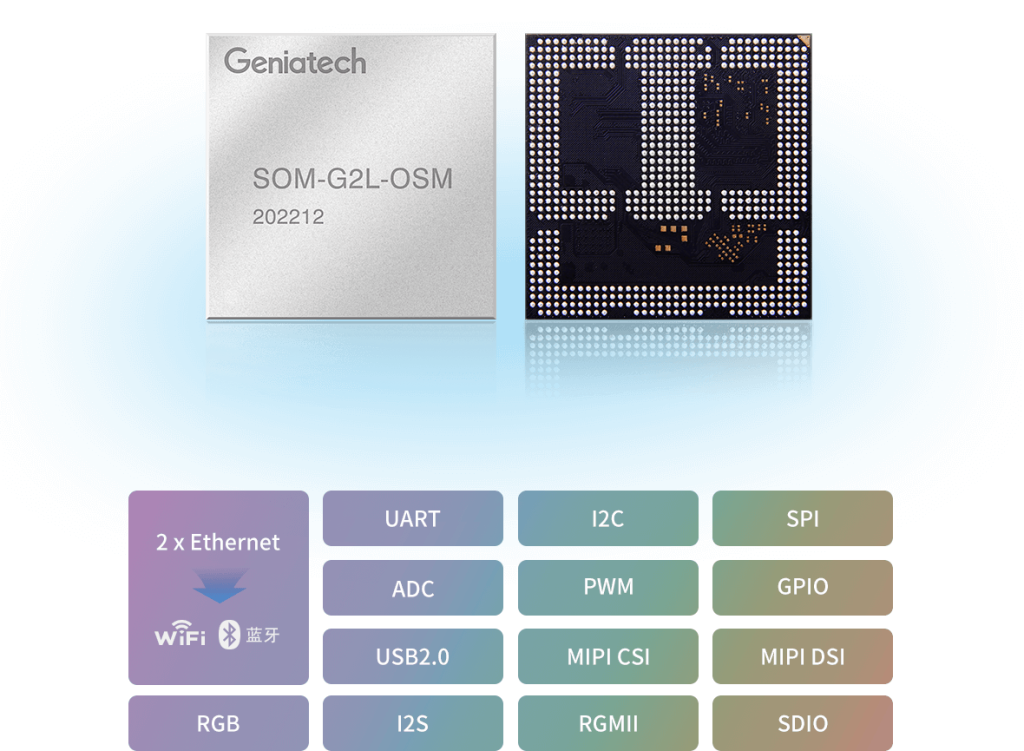

高达622个引脚,可为不同的行业应用提供丰富的外设接口,支持2路千兆以太网接口,可扩展Wifi和蓝牙,支持UART、I2C、SPI、ADC、PWM、GPIO、USB2.0、MIPI CSI、MIPI DSI、RGB、I2S、RGMII、SDIO等常用扩展接口。

丰富的音视频接口,极大提升人机交互体验

丰富的音视频及触控接口资源,可为显示、音频、摄像头提供扩展支持,满足高清显示、人机交互和图像采集需求,支持H.264 1920×1080@30 fps视频解码,同时具备3D GPU和视频硬件编解码VPU,支持Vulkan、OpenGL、OpenCL,极大提升人机交互体验。

超长供货期,为产品长生命周期保驾护航

瑞萨为RZ/G2L处理器提供10年+超长生命周期保障,同时提供超长期、可追溯的Linux Kernel维护,为客户产品长生命周期提供稳定可追溯的保障。

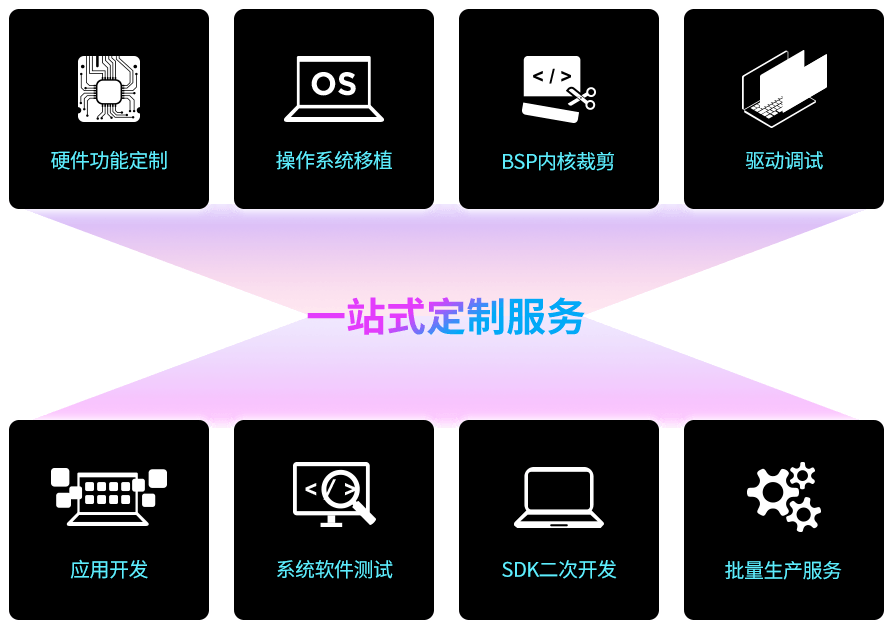

不止硬件,全方位的一站式定制服务

金亚太拥有25年ARM产品的技术研发沉淀和合作伙伴资源,不仅能为客户提供硬件功能定制设计,还能提供跨SOC平台的操作系统移植、BSP内核裁剪及驱动调试、基于场景的应用软件开发、整体的系统软件测试服务、完善的SDK二次开发接口等一站式定制服务,借助公司自有近3万㎡生产工厂,帮助客户极大缩短从产品选型、研发立项、小量试产到量产交货的周期,快速抢占市场先机。

应用场景

可应用于音视频娱乐主机、智能安防、智慧医疗、工业自动化控制、边缘计算、车辆中控系统、能源化工等应用领域。

处理器 SoC Renesas RZ/G2L
CPU 2 x Cortex-A55 + Cotex-M33 主频高达1.2GHz
GPU Mali-G31 GPU
编解码 H.264 Codec module
• Encoding / Decoding support
– H.264 / AVC (High Profile / Main Profile / Baseline Profile)
– H.264 / MVC (Stereo High Profile)
• Color format (input in encoding): YCbCr 4:2:0 semi-planar supported
• Color format (output in decoding): YCbCr 4:2:0 semi-planar supported
存储规格 RAM 1GB(2G/4G Optional)
ROM 8GB(16G/32G Optional)
通讯方式 以太网 2 x RJ45, 1000M
移动通信 4G LTE
WiFi WiFi a/b/g/n/ac
蓝牙 蓝牙
扩展接口 USB 2 × USB2.0
其他接口 I2C,UART,SPI,SDIO3.0,USB2.0,PWM,I2S
音视频接口 视频输入 1 channel MIPI CSI-2 input interface or 1channel parallel input interface selectable
视频输出 1 × MIPI-DSI
音频输出 4 channels bidirectional serial transfer
2 external clock sources available
Duplex communication (channel 0, 1, and 3)
Support of I2S / Monaural / TDM audio formats
Support of master and slave functions
Generation of programmable word clock and bit clock
Multi-channel formats
Support of 8, 16, 18, 20, 22, 24, and 32-bit data formats
Support of 32-stage FIFO for transmission and reception
Support of LR-clock continue function in which the LR-clock signal is not stoppe
电源 电源输入 DC输入电压:5V(电压误差±5%)
系 统 软 支持系统 Linux: Yocto
外观规格 尺寸 45*45 mm
环境 工作温度:-20℃~60℃
存储温度:-20℃~70℃
存储湿度:-40%~70 %
接口类型 LGA
