智慧显示终端主

DS-3568

• 超强四核64位处理器,内置1Tops NPU
• 双千兆网口,集成虚拟网关通信技术
• 板载4路锌合金RS232/TTL(DB9)精工接口,满足多种场景需求
• 丰富的显示接口,支持多屏同显、多屏异显、多屏旋转拼接
• 支持4KP60分辨率,H.264/VP9/VP8多路视频源同时解码
• 支持Android&Linux系统,提供内核底层深度定制
• 独立硬件看门狗+RTC,工业级防护等级,适用户外多种场景
• 不止硬件,全方位的一站式定制服务

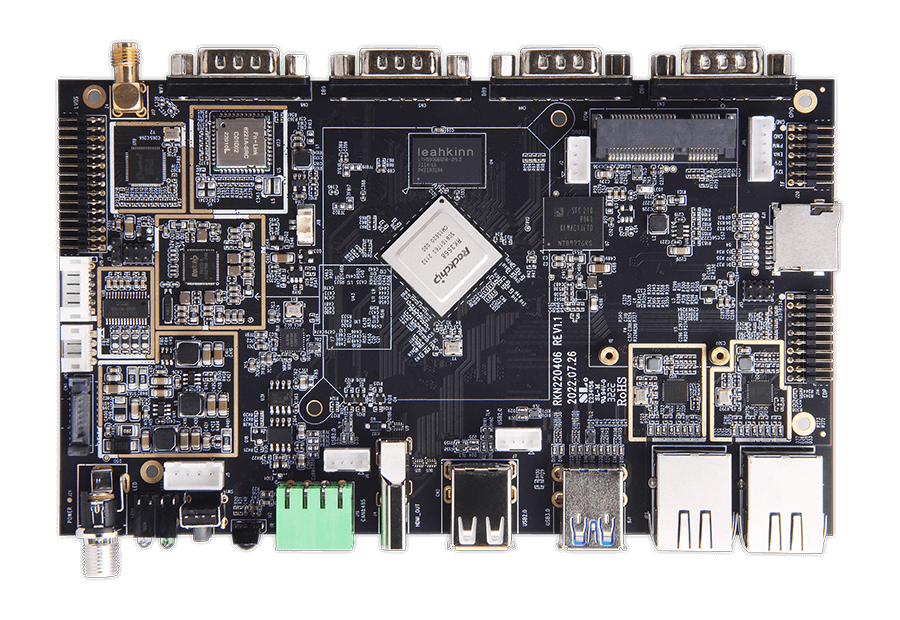

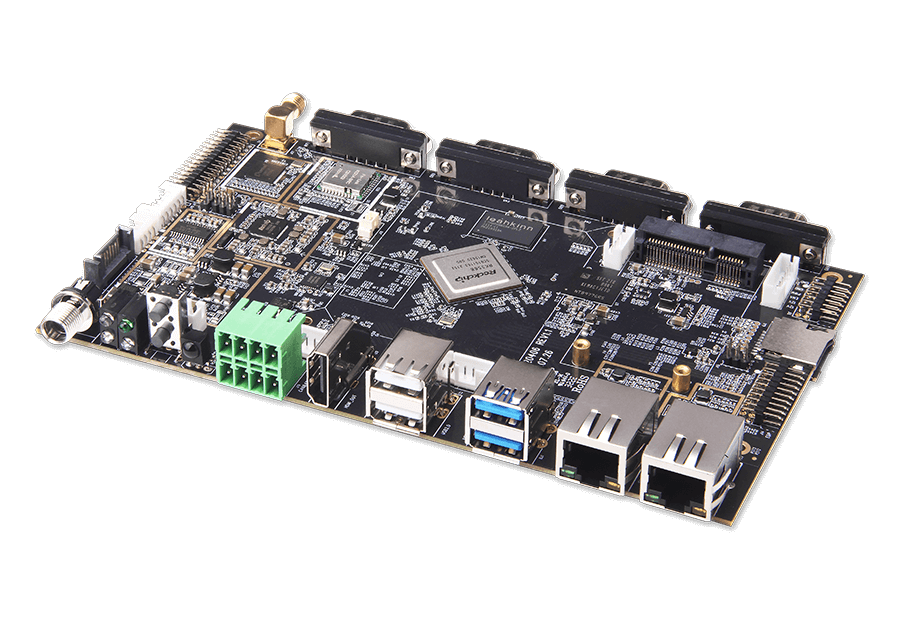

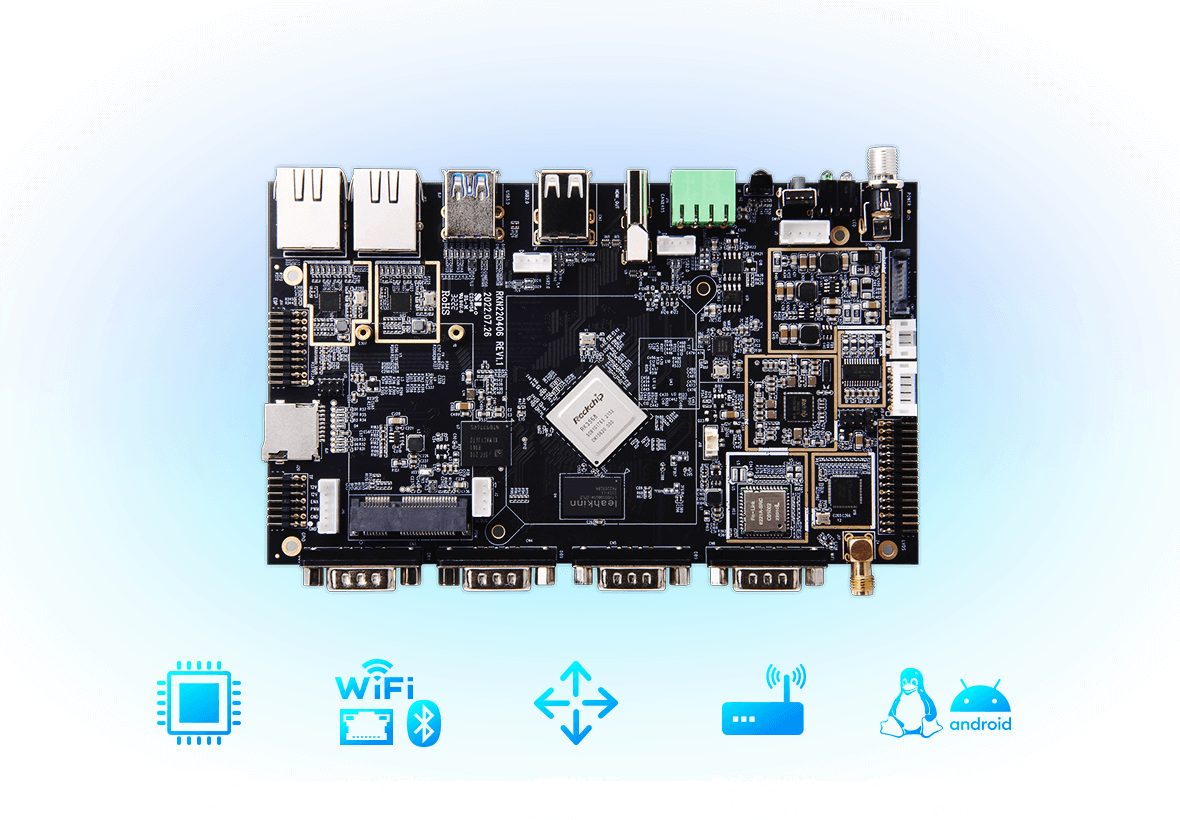

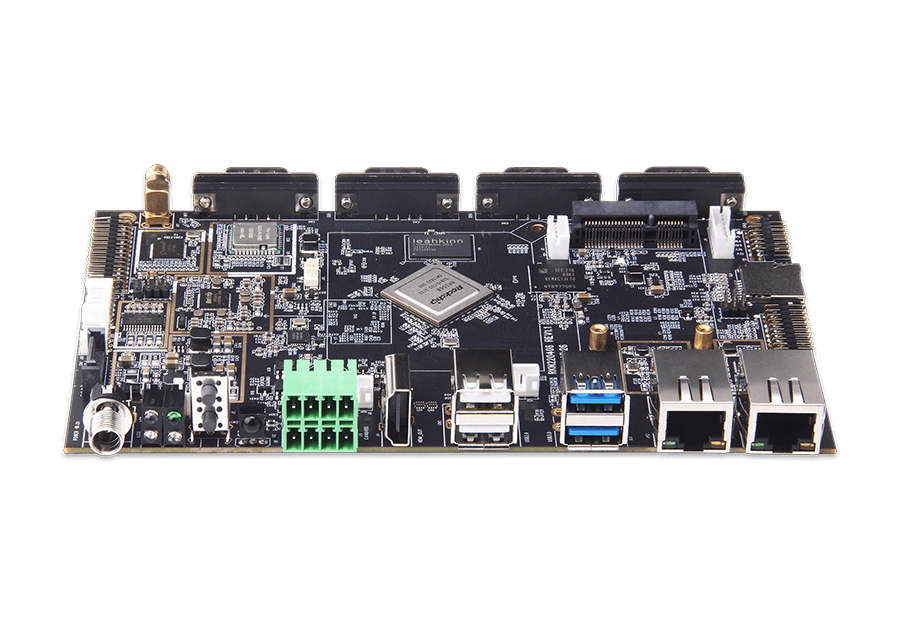

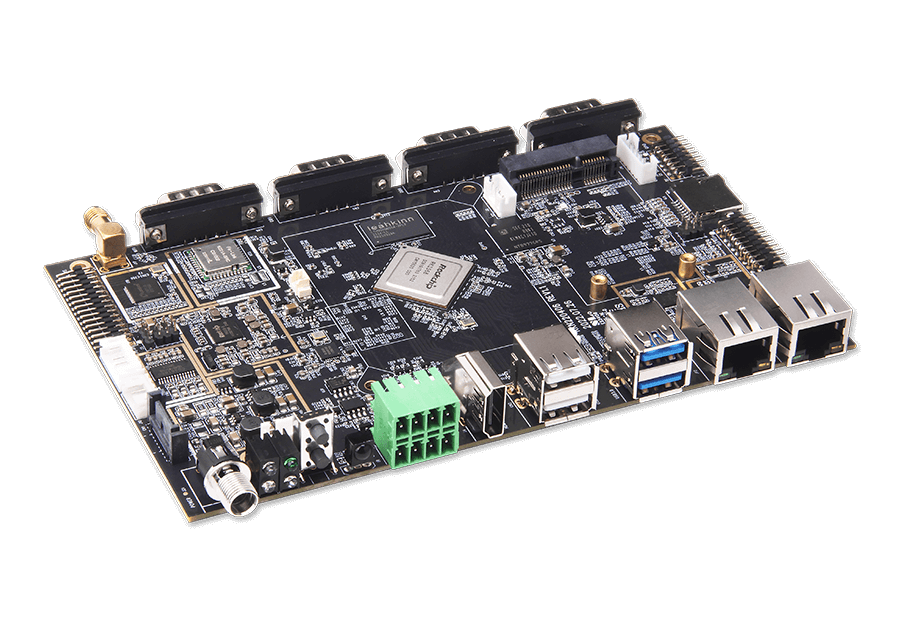

DS-3568智慧显示终端主板

金亚太DS3568基于瑞芯微RK3568 Cortex-A55 四核处理器,支持8GB高速LPDDR4,集成双核心架构GPU及高效能NPU,高达1 Tops AI 算力。拥有丰富的接口扩展,支持多种视频输入输出接口。配置4G网络、双千兆自适应以太网口,结合虚拟网关技术,实现自组网及内外网数据的高效传输,扩展集成DTU及NVR相关功能,可大幅降低智能快递柜、智能零售终端、智能换电柜等产品的方案成本。

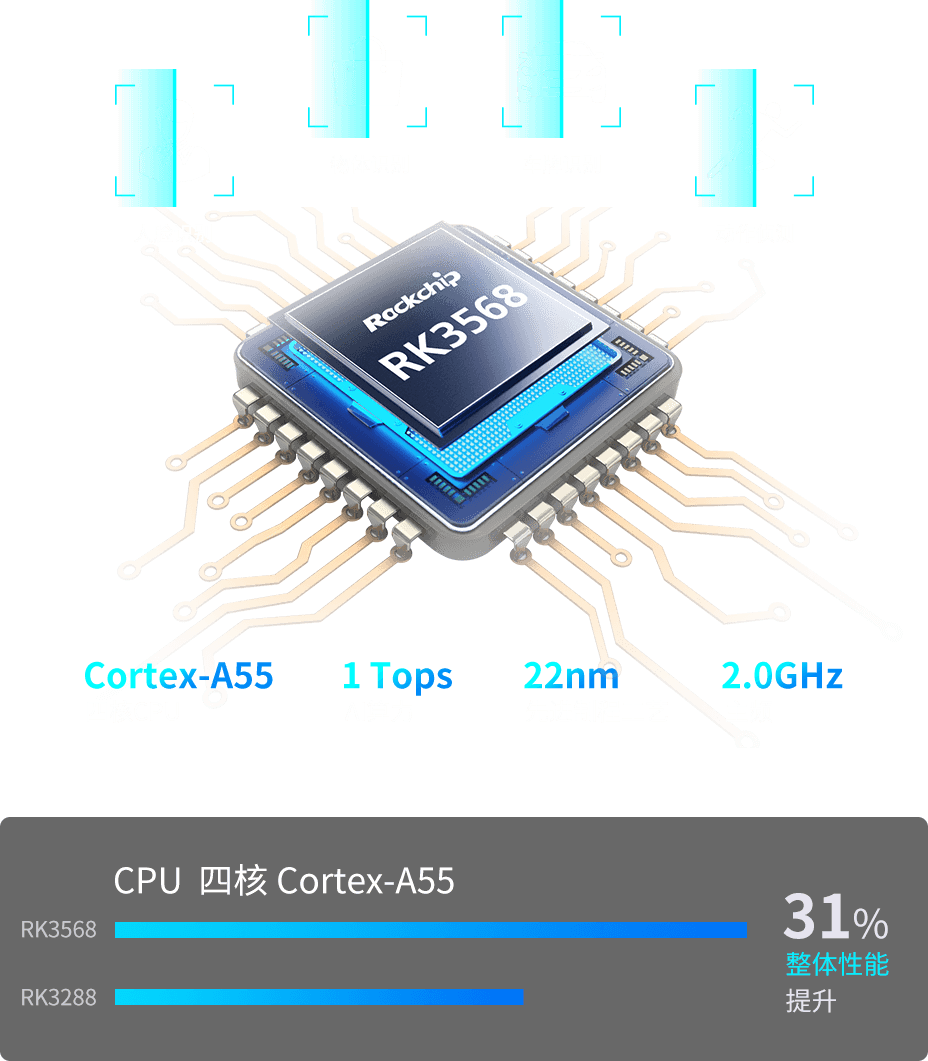

超强四核64位处理器

DS3568采用RK3568四核64位Cortex-A55处理器,22nm先进制程工艺,主频高达2.0GHz,同时可提供1 Tops AI 算力,支持Caffe/TensorFlow等主流架构模型的一键切换,满足客户快速落地深度学习项目需求。

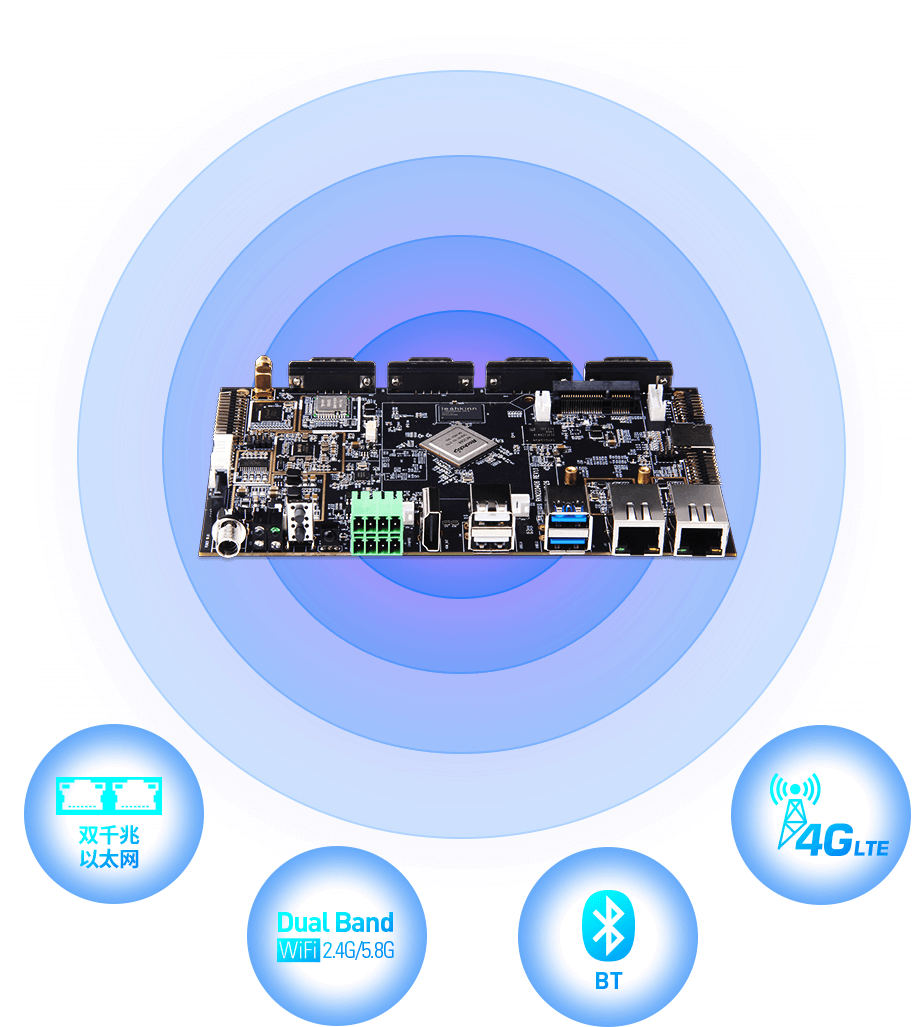

双千兆网口,虚拟网关通信技术

配置双千兆网络接口,2.4G/5.8G双频WiFi,蓝牙,4G通信模块,结合虚拟网关技术,实现自组网及内外网数据的高效传输,扩展集成DTU及NVR相关功能,满足NVR、DTU、工业网关等多网络传输需求。

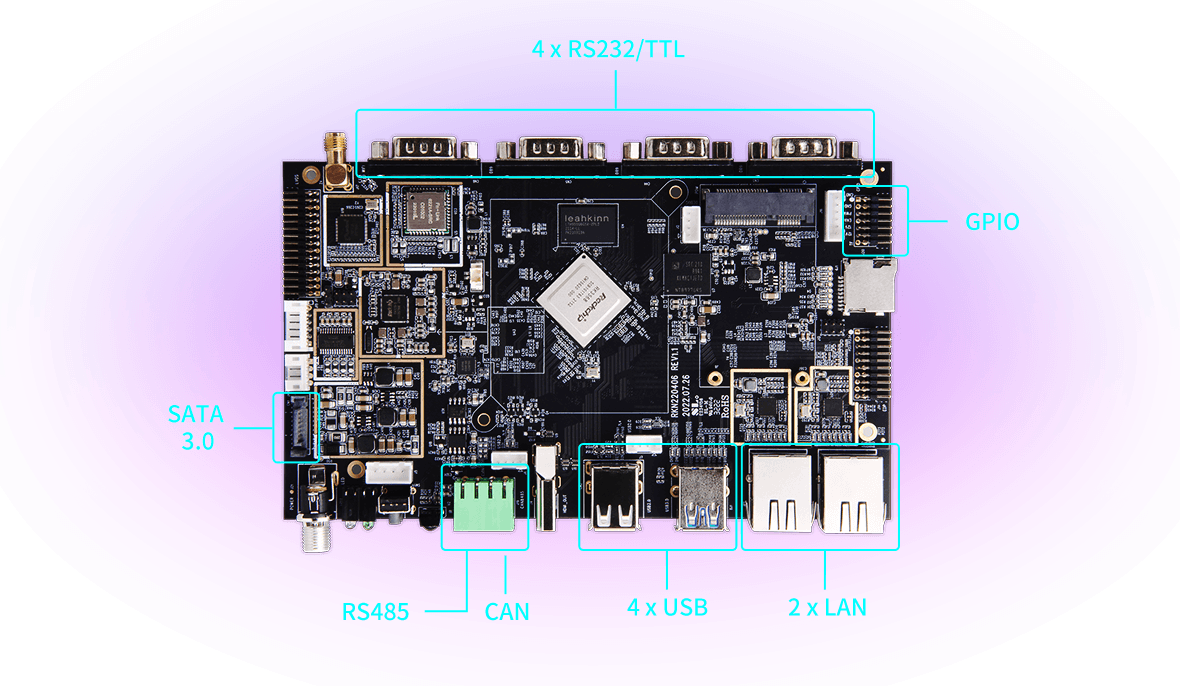

丰富的扩展接口,满足多种场景需求

板载4路锌合金RS232/TTL(DB9)精工接口,其中1路可扩展为RS485;

支持扩展SATA3.0 SSD/HDD及多路USB网络摄像头,实现海量监控视频本地循环存储、远程预览、影片回放。

一路CAN总线通讯接口,多路GPIO接口,满足更多应用控制需求。

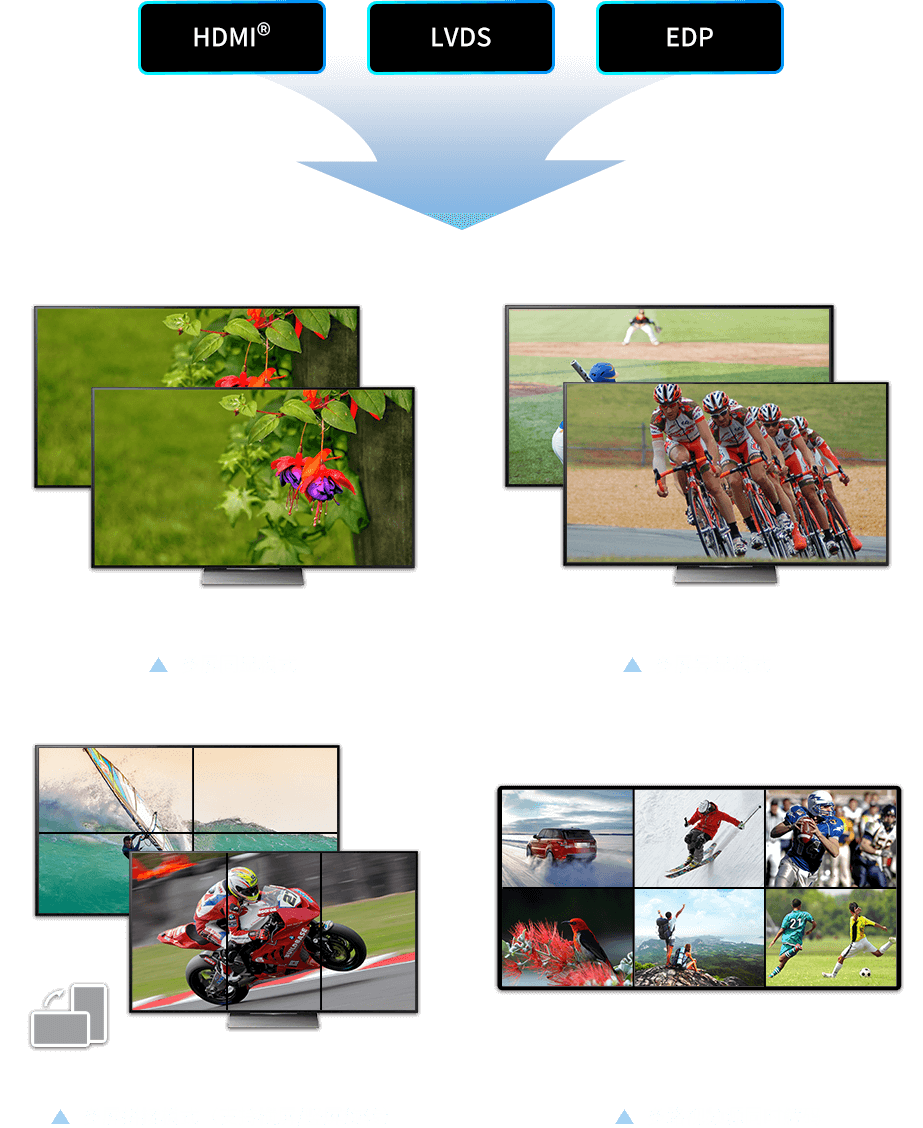

丰富的显示接口,4K视频解码

支持Android 11.0、 Debian 10、Ubuntu、BuildRooT等操作系统,满足客户多样化的定制需求,为终端产品研发提供安全稳定的系统环境。

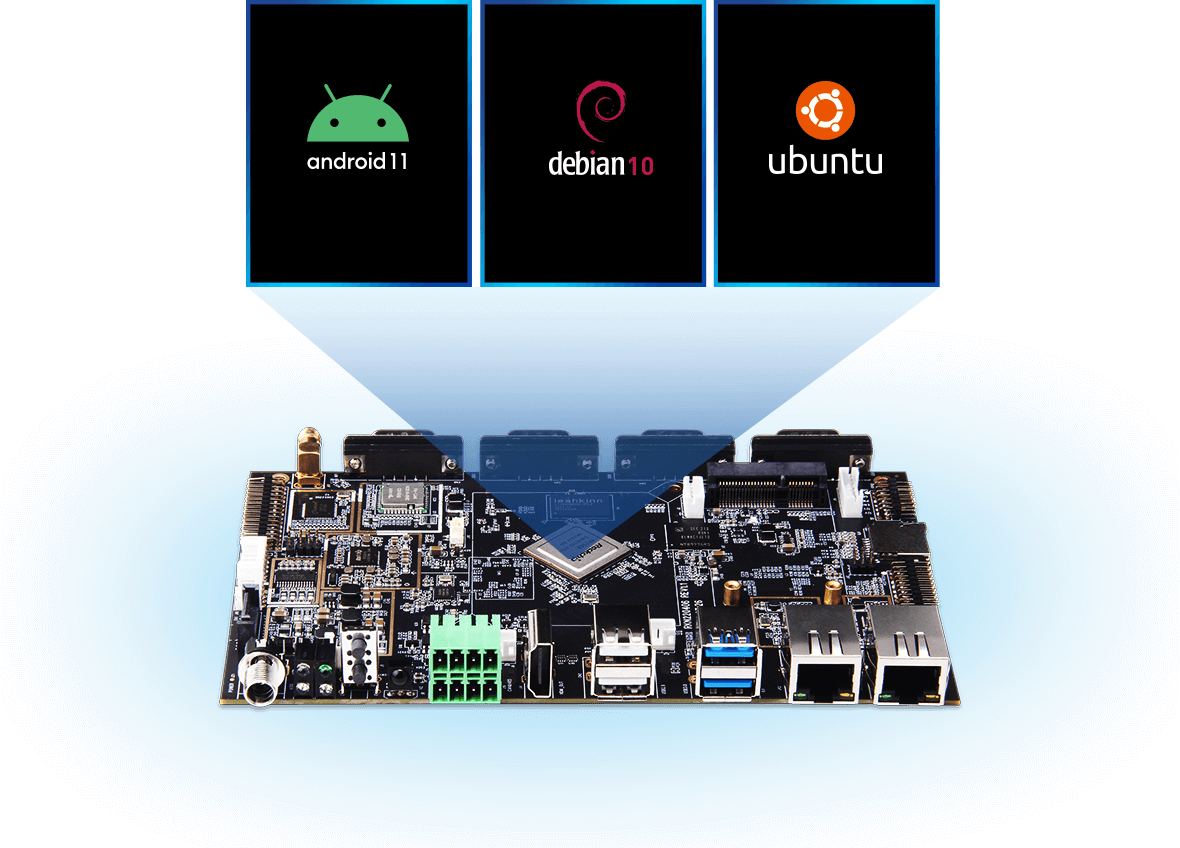

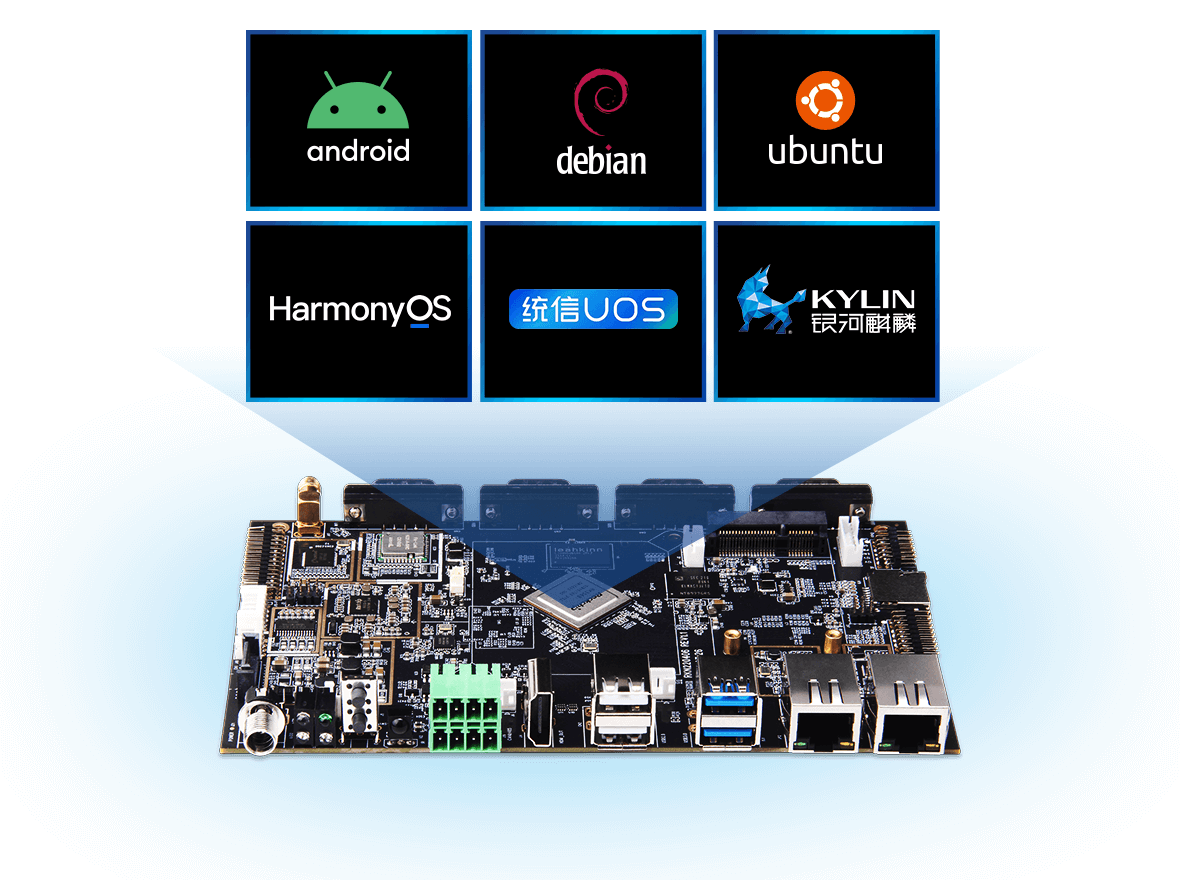

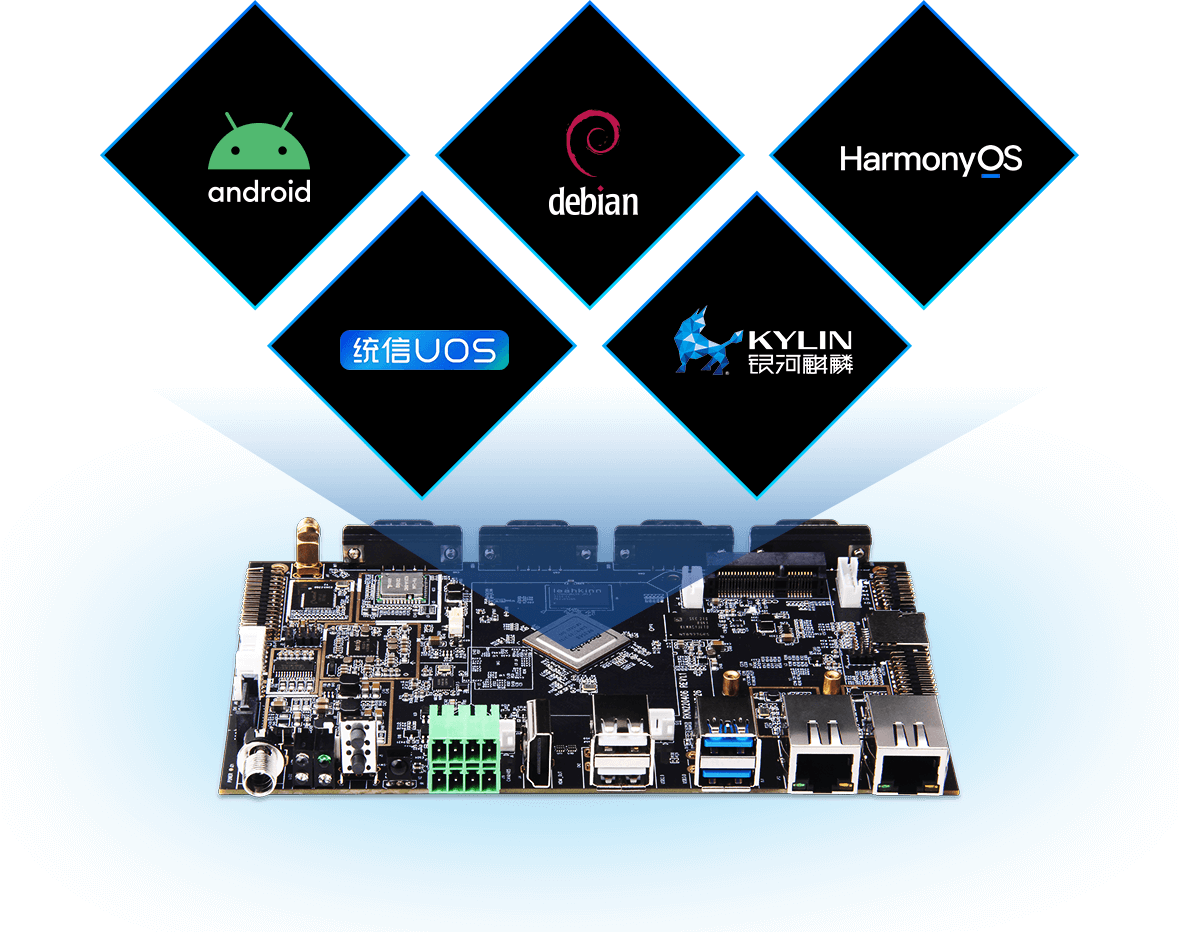

支持Android&Linux系统

支持Android 11.0、 Debian 10、Ubuntu、BuildRooT等操作系统,满足客户多样化的定制需求,为终端产品研发提供安全稳定的系统环境。

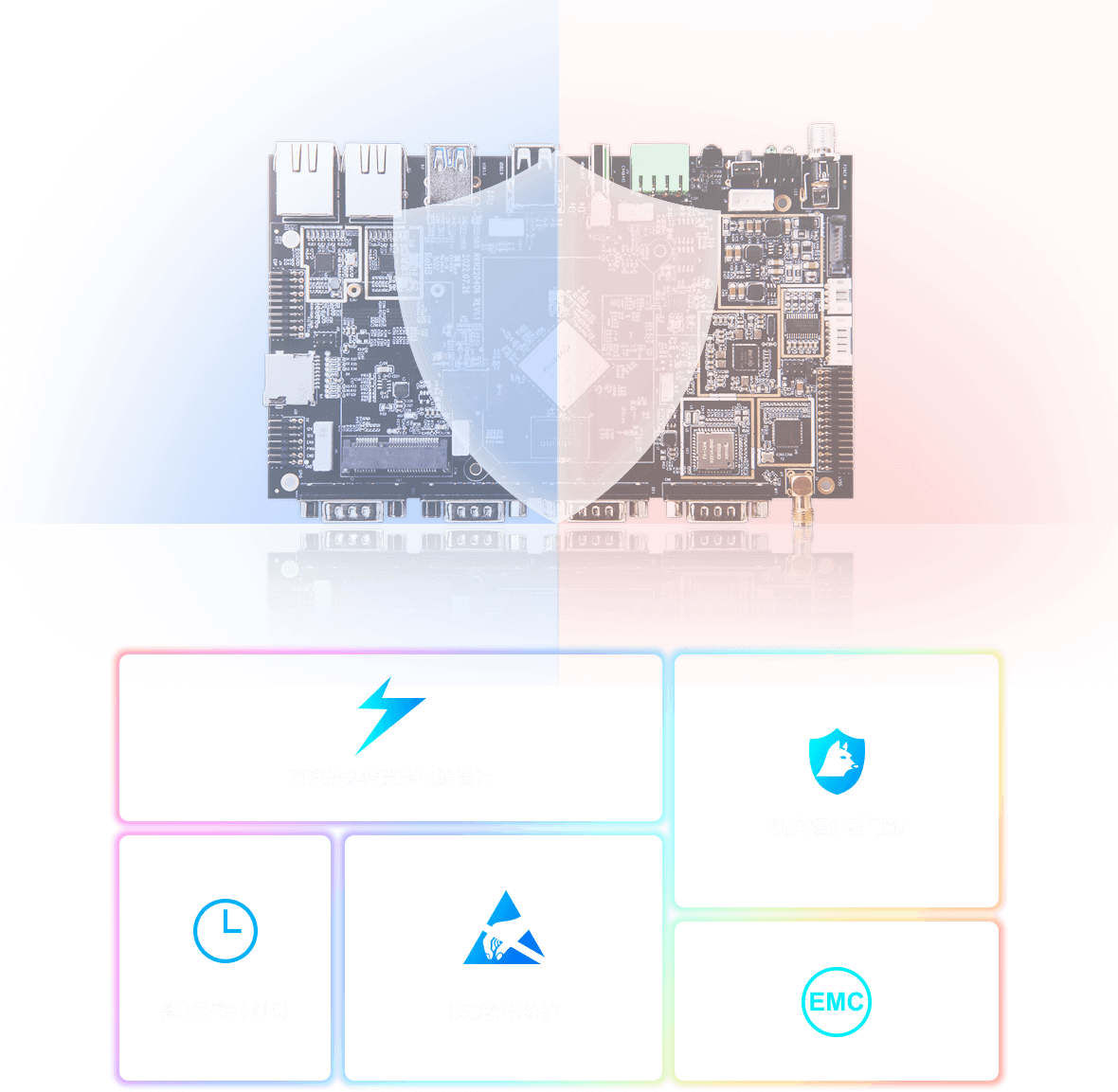

工业级防护,适用户外多种场景

直流9~24V宽压电源设计,独立硬件看门狗+RTC,规范的EMC和ESD防护设计。

工业级防护标准,保障在设备户外严苛环境下安全可靠运行。

不止硬件,全方位的一站式定制服务

金亚太拥有25年ARM产品的技术研发沉淀和合作伙伴资源,不仅为客户提供硬件功能定制设计,还能提供跨SOC平台的操作系统移植、BSP内核裁剪及驱动开发、基于场景的应用软件开发、整体的系统软件测试服务、完善的SDK二次开发接口等一站式顾问服务,借助公司自有近3万㎡生产工厂,帮助客户极大缩短从产品选型、研发立项、小量试产到量产交货的周期。

应用场景

DS-3568是一款专为智慧物流、智能安防、智慧商显、AIoT领域定制开发的行业主板,可广泛应用于智能快递柜、智能零售终端、智能换电柜、智能NVR,智能云终端,工控控制,物联网等领域。

处理器 SoC RockChip RK3568
CPU 4×Cortex-A55
GPU Mali-G52-2EE
Support OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 and Vulkan 1.1.
NPU 1 TOPS,Support INT8/INT16/FP16/BFP16 MAC hybrid operation,Support deeplearning frameworks: TensorFlow, TF-lite, Pytorch, Caffe, ONNX, MXNet, Keras, Darknet
ISP 8M ISP with 3DNR
编解码 视频解码:
supports almost full-format H.264 decoder by 4K@60fps, H.265 decoder by 4K@60fps
视频编码:
support H.264/H.265 encoder by 1080p@60fps
存储规格 RAM 2GB/4GB/8GB LPDDR4
ROM 8GB/16GB/32GB/64GB EMMC
通讯方式 以太网 1000M Ethernet x 2
移动通信 4G LTE(Mini PCIe)
WiFi Dual Band 2.4G & 5.8G
蓝牙 BT4.0(optional)
扩展接口 USB 2 × USB3.0、2 × USB2.0
SATA 1 x SATA3.0
其他接口 RS-232 x 4 (DB9)、RS-485 x 1、CAN x 1、GPIO x 10、I2C x 1
视频输出 HDMI OUT x 1
LVDS x 1 (Dual channel)
eDP x 1
Support dual screen with different displays
音频输出 SPK x 1(3W x 2)
MIC IN x 1
电源 电源 DC IN 12V/2A
系 统 软 件 系统 Android 11.0/Debian 10
外观规格 尺寸 170mm x 100mm
重量 75g
环境 工作温度:商规 (0 ~60℃)/工规 (-20 ~85℃)
储存温度:-20 ~85℃
工作湿度:10%~90%
其他特性 支持硬件看门狗 & RTC
