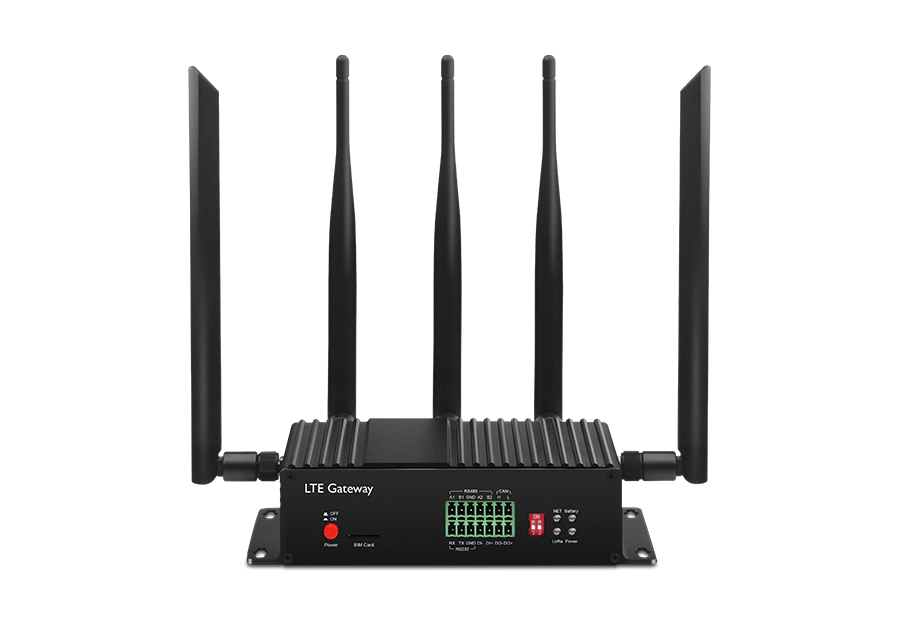

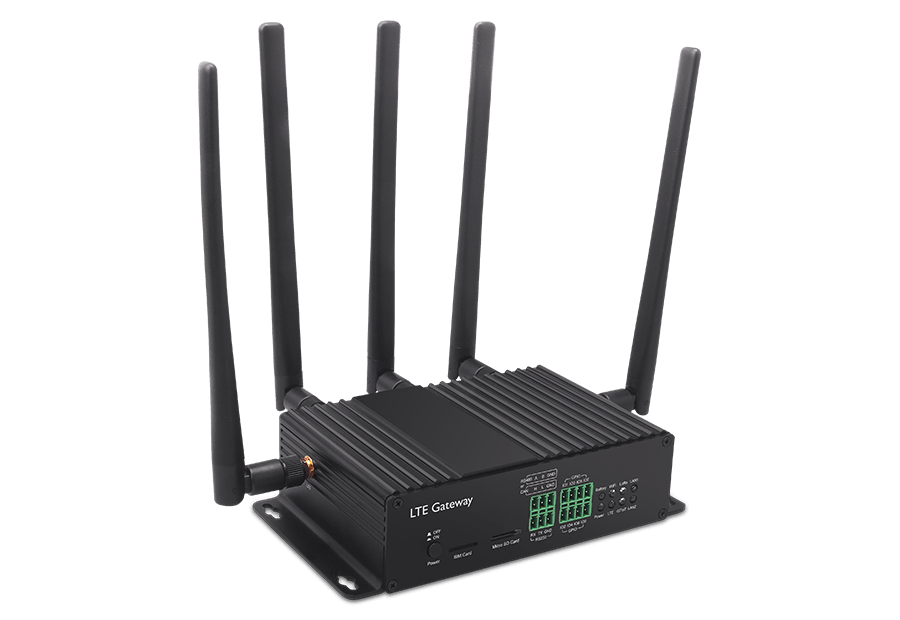

4G工业级物联网关

GTW361

•  采用NXP i.MX6ULL工业级处理器芯片,高性能低功耗,稳定可靠。
•  支持256M/512M/1GB RAM,4G/8GB eMMC多种存储配置可选。
•  采用成熟、稳定、扩展性强的Linux Yocto系统。
•  支持802.11a/b/g/n/ac标准,双LAN网络接口,独有的软件算法确保网络安全防护。
•  支持ZigBee、WiFi、BLE、Z-Wave、LoRa无线网络连接 LoRa多通道,可同时实现8信道上行,1信道下行。
•  开放式系统架构,提供API接口,可实现灵活定制。

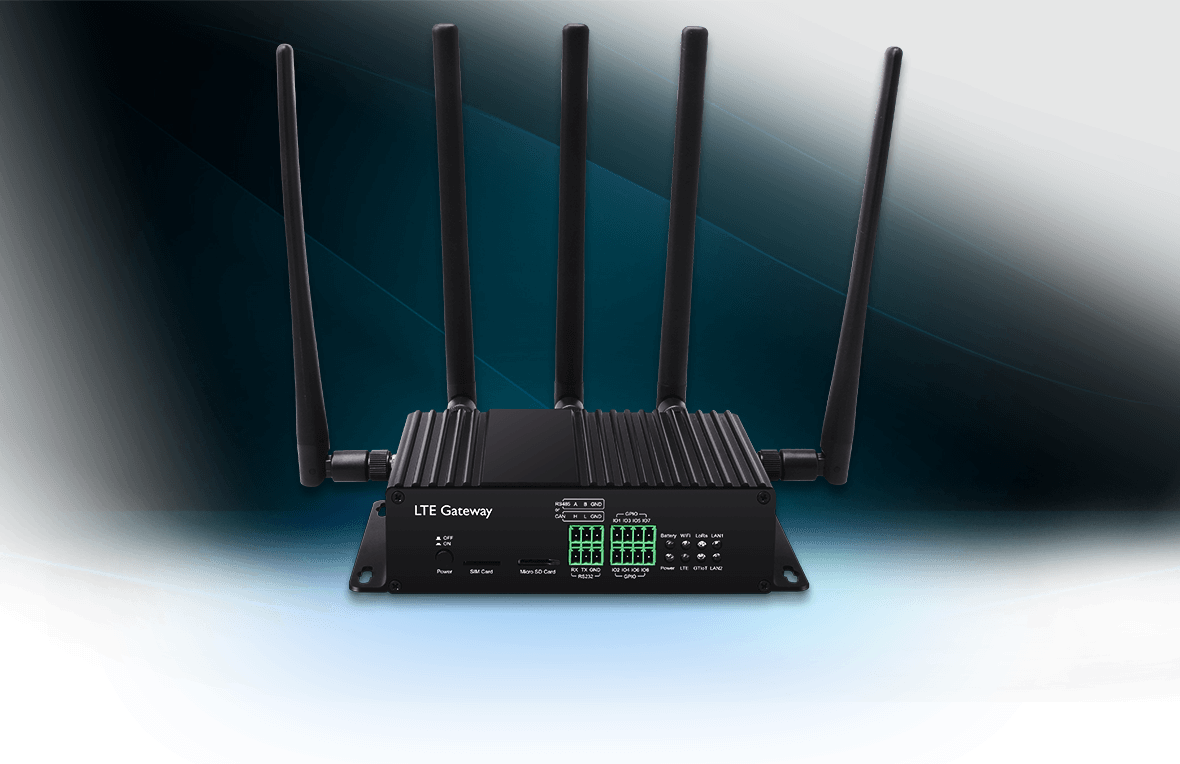

4G工业级物联网关

GTW361

GTW361是金亚太推出的一款4G工业级物联网关,采用工业级标准的芯片和结构设计,开放式系统架构设计,轻松实现第三方平台接入和定制。支持4G、Wifi、有线等多种网络接入,支持ZigBee、BLE、Z-Wave、LoRa等主流物联网连接,独有的软件算法实现网络通信的安全可靠。支持多协议融合,轻松实现工业设备数据采集上云和设备远程维护。

强劲的边缘计算能力

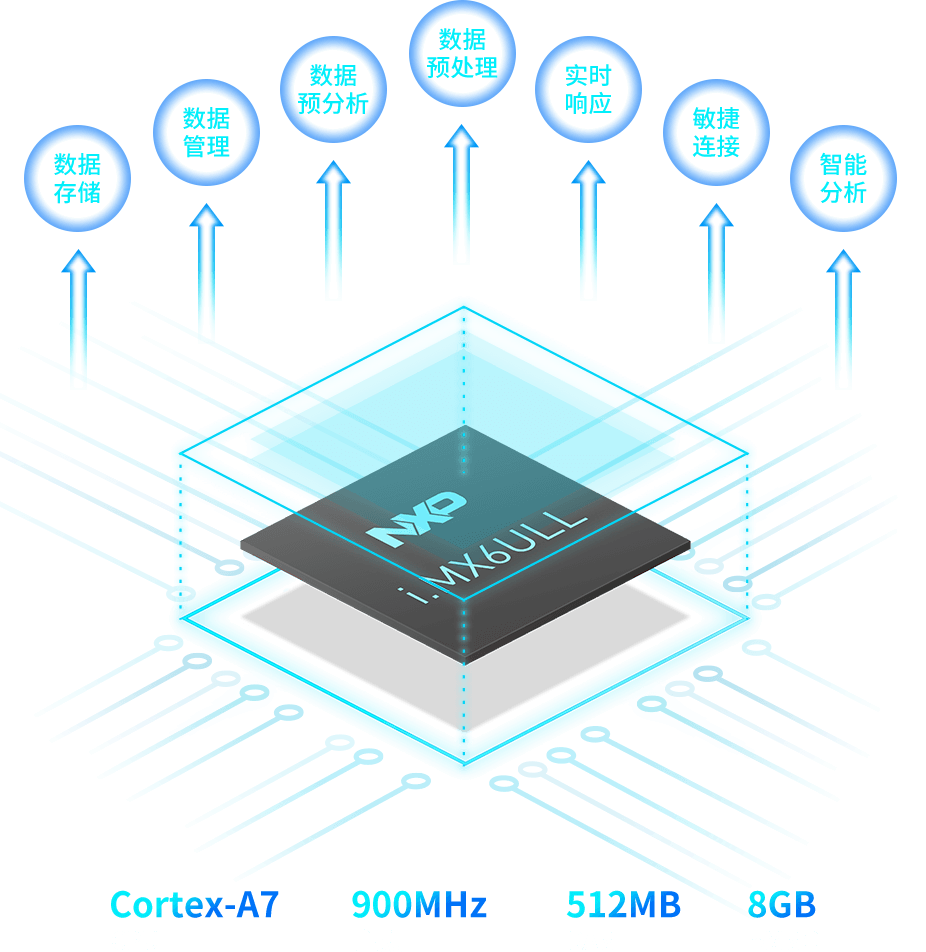

ARM Cortex-A7处理器,高达900MHz主频,512MB RAM,8GB eMMC,为实现现场设备数据存储、数据管理、数据预分析、数据预处理、实时响应、敏捷连接、智能分析提供强大性能资源。

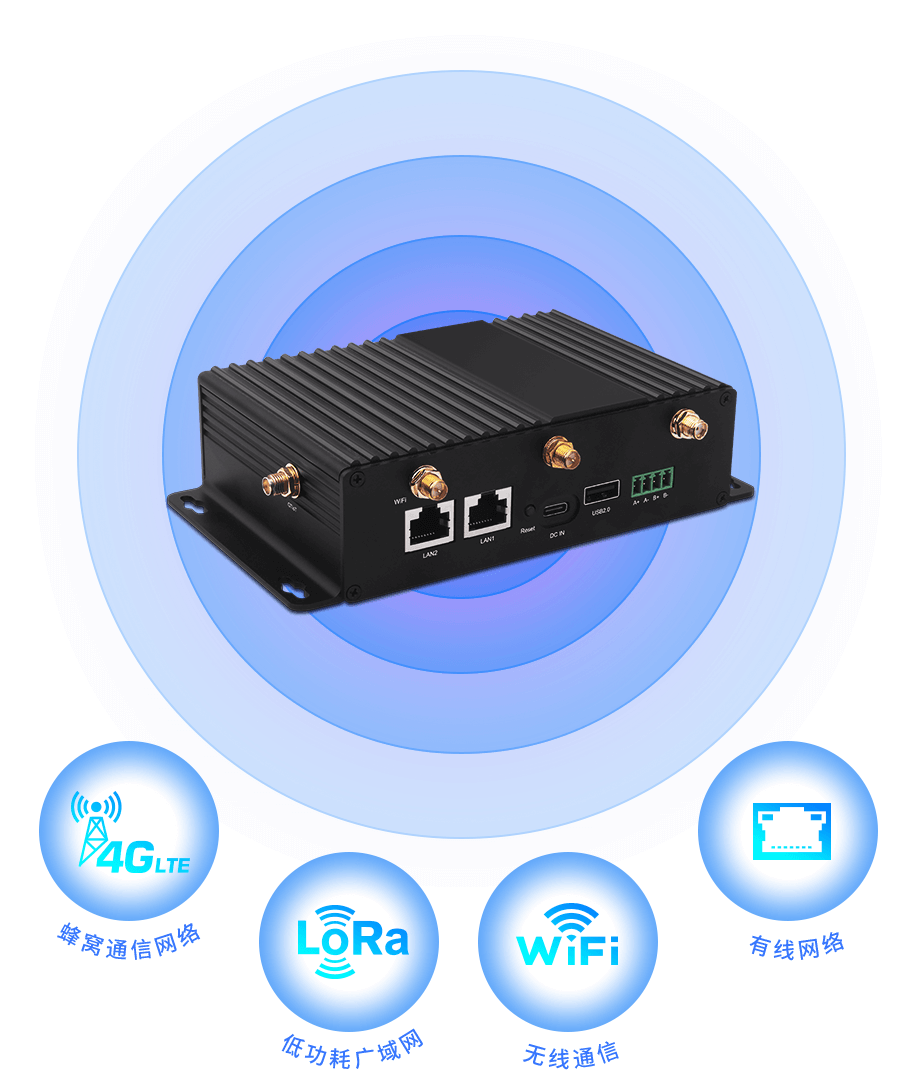

多种网络接入方式

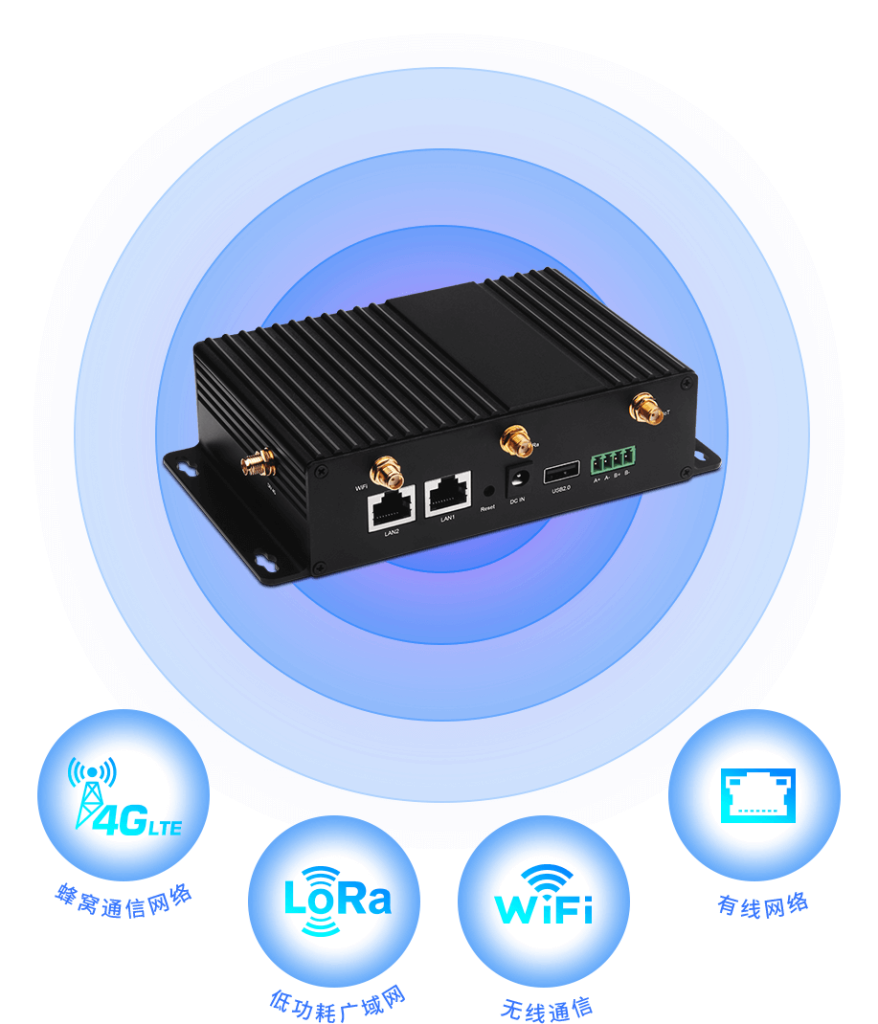

提供多种网络接入方式,实现稳定、可靠、不间断的网络接入能力,用户可根据现场工作环境灵活选择。

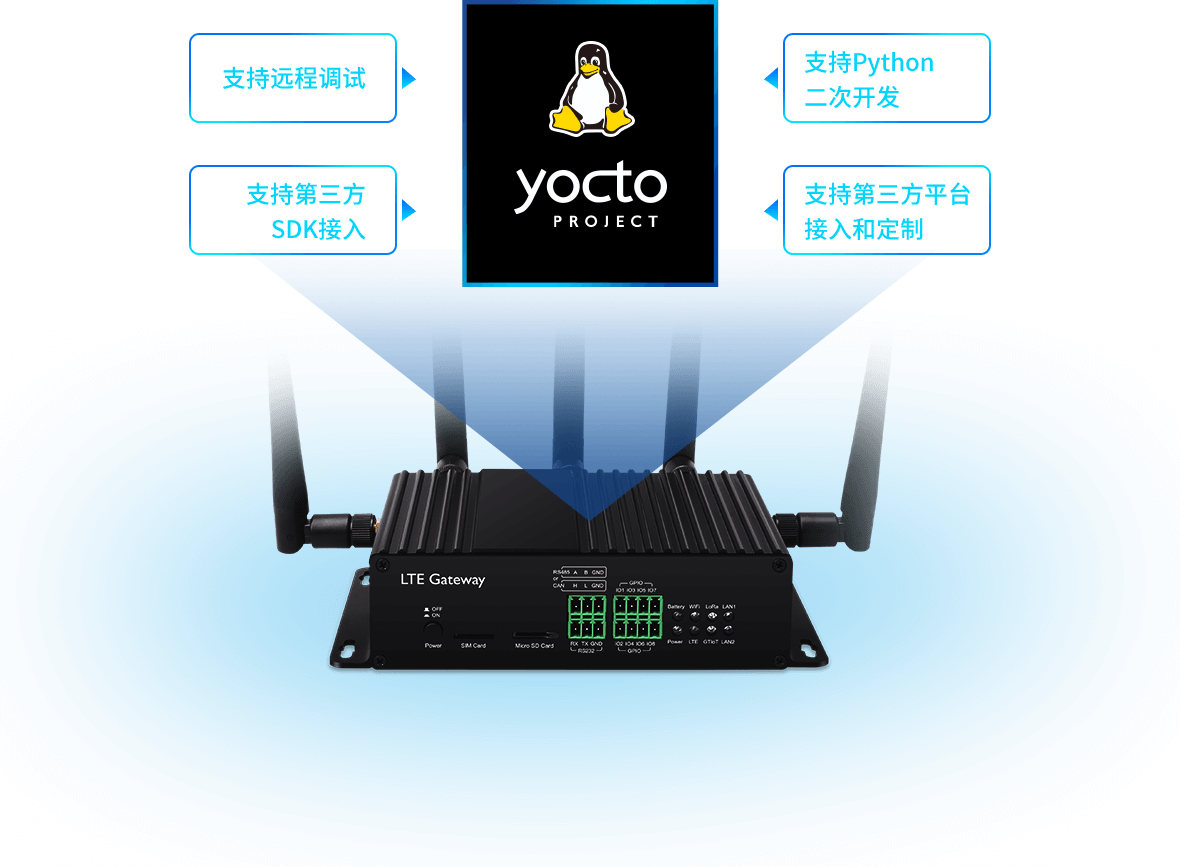

开放式系统架构设计

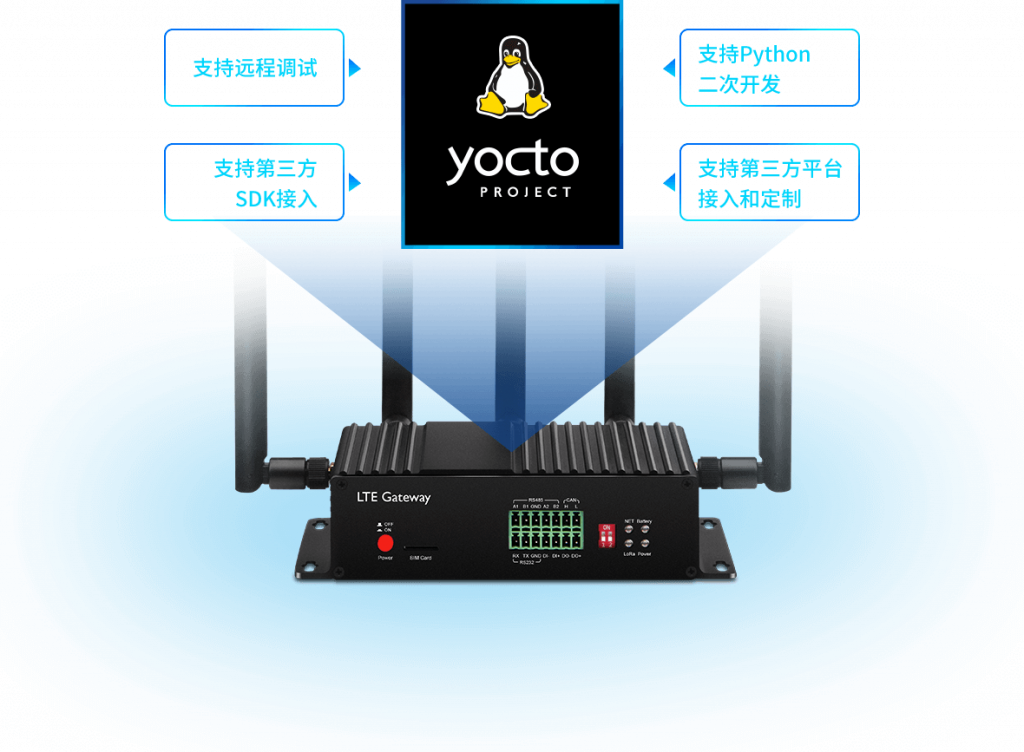

采用成熟、稳定、扩展性强的Linux Yocto系统,支持远程调试,支持第三方SDK接入,支持C和Python二次开发,支持第三方平台接入和定制。

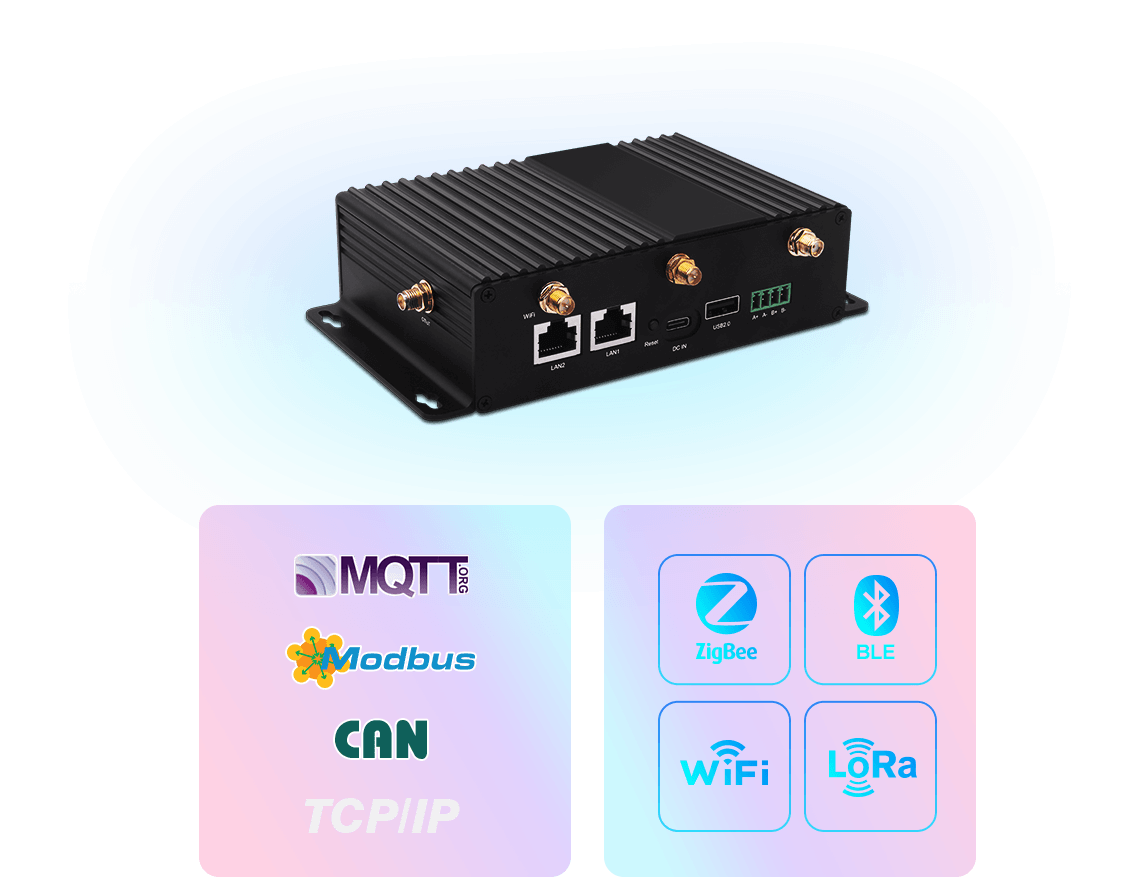

多协议融合,轻松实现自组网

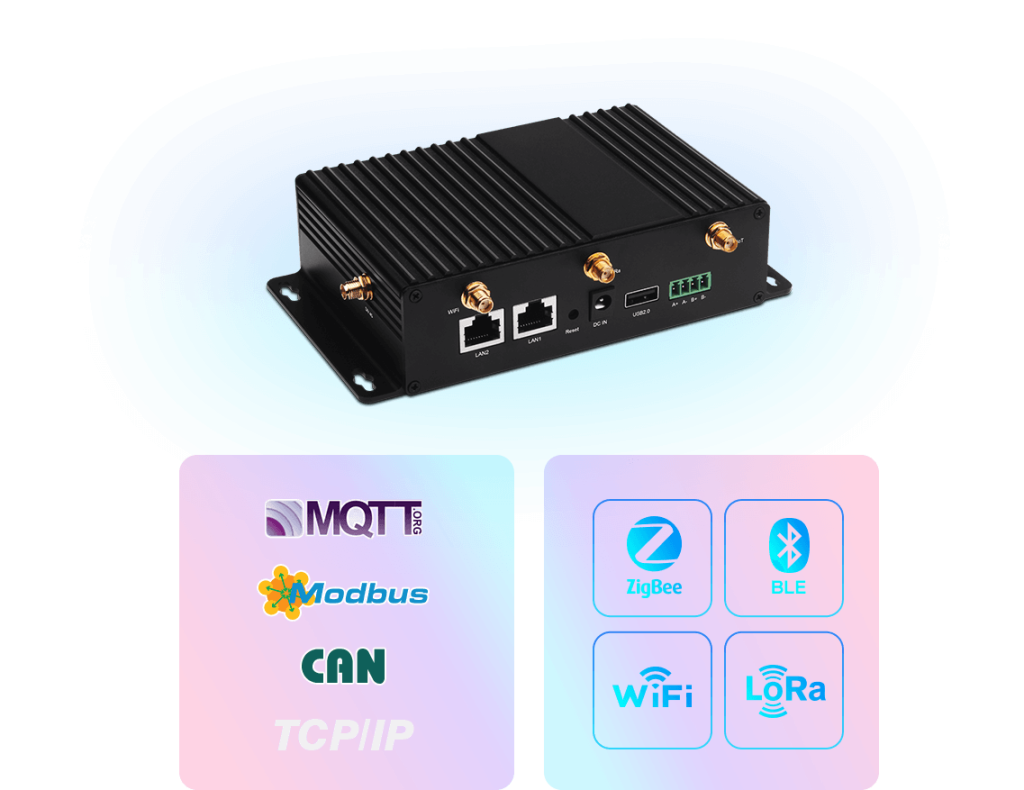

兼容MQTT、HTTPS、CAN、ModBus等主流工业协议,支持ZigBee、BLE、WiFi、LoRa等常用物联网连接方式,结合无线通信加密技术,确保网络安全稳定,轻松实现自组网。

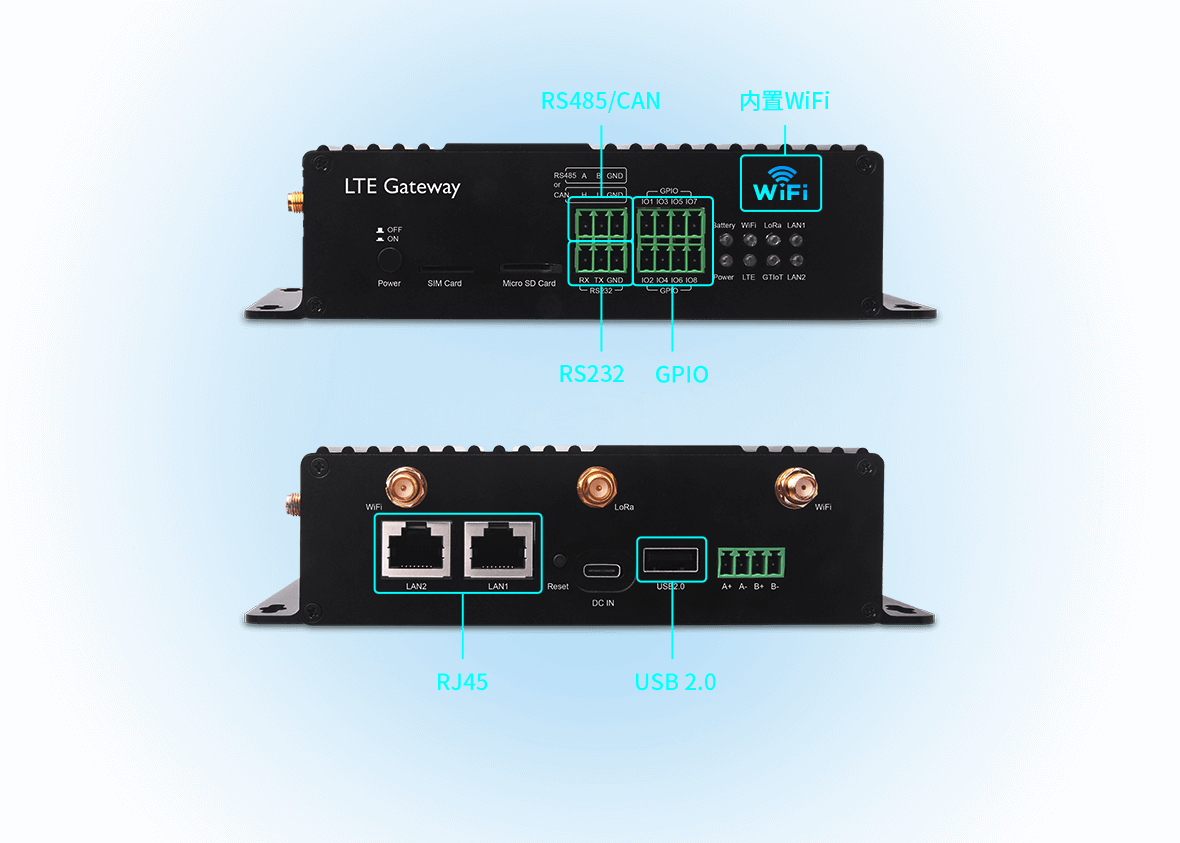

丰富的扩展接口

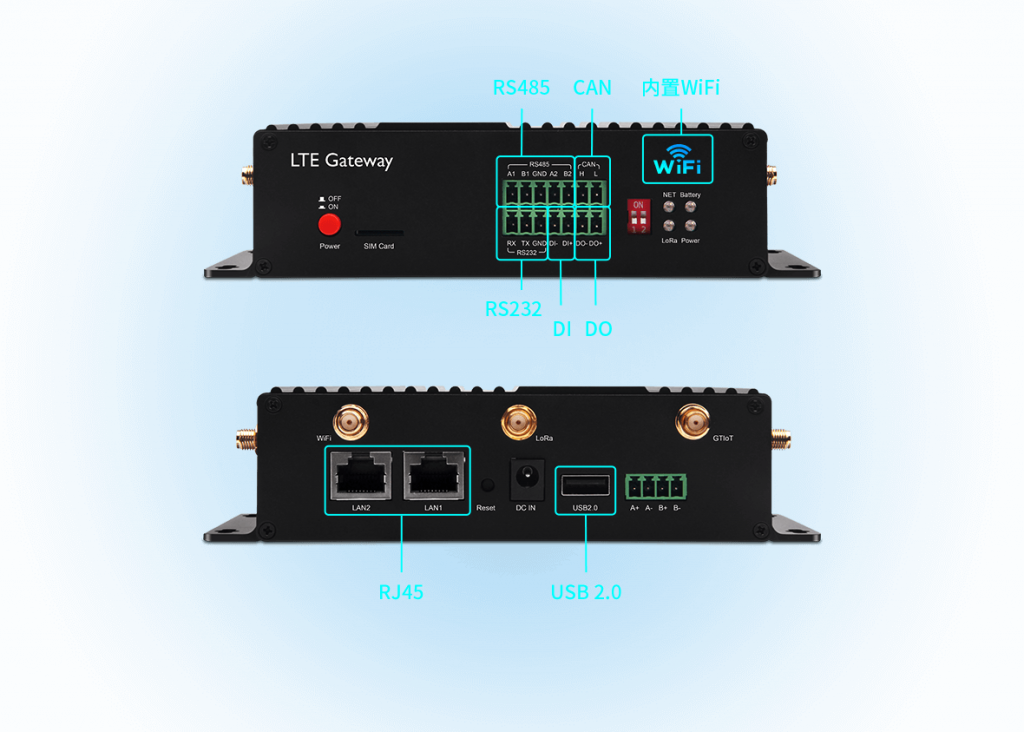

板载RS232、RS485、RJ45、DI、DO、CAN、WiFi、USB等多种接口,且预留接口扩展板,满足各种设备不同方式接入,便于后期接口扩展。

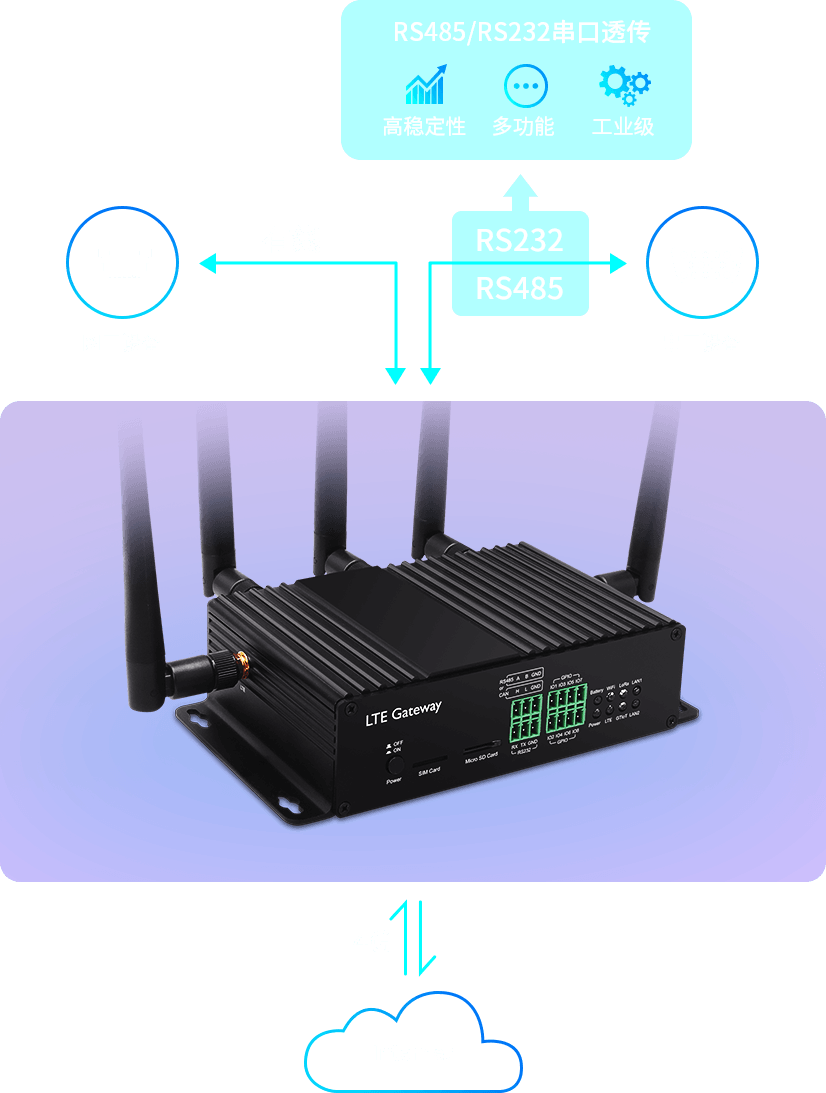

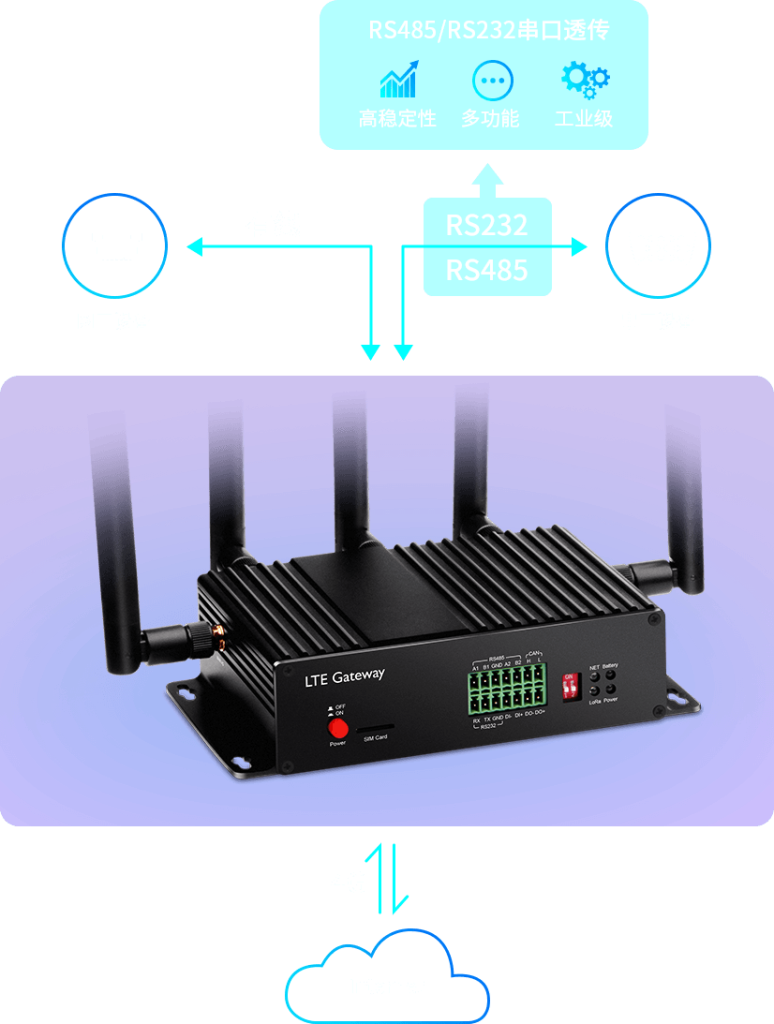

强大的数据采集和控制能力

通过RS485、CAN、DI、DO、继电器等工业控制通讯接口,连接控制工业设备、传感器和采集终端,实现工业控制通讯接口数据向4G、Ethernet、WiFi网络的快速双向透传,快速接入各种云端管理平台。

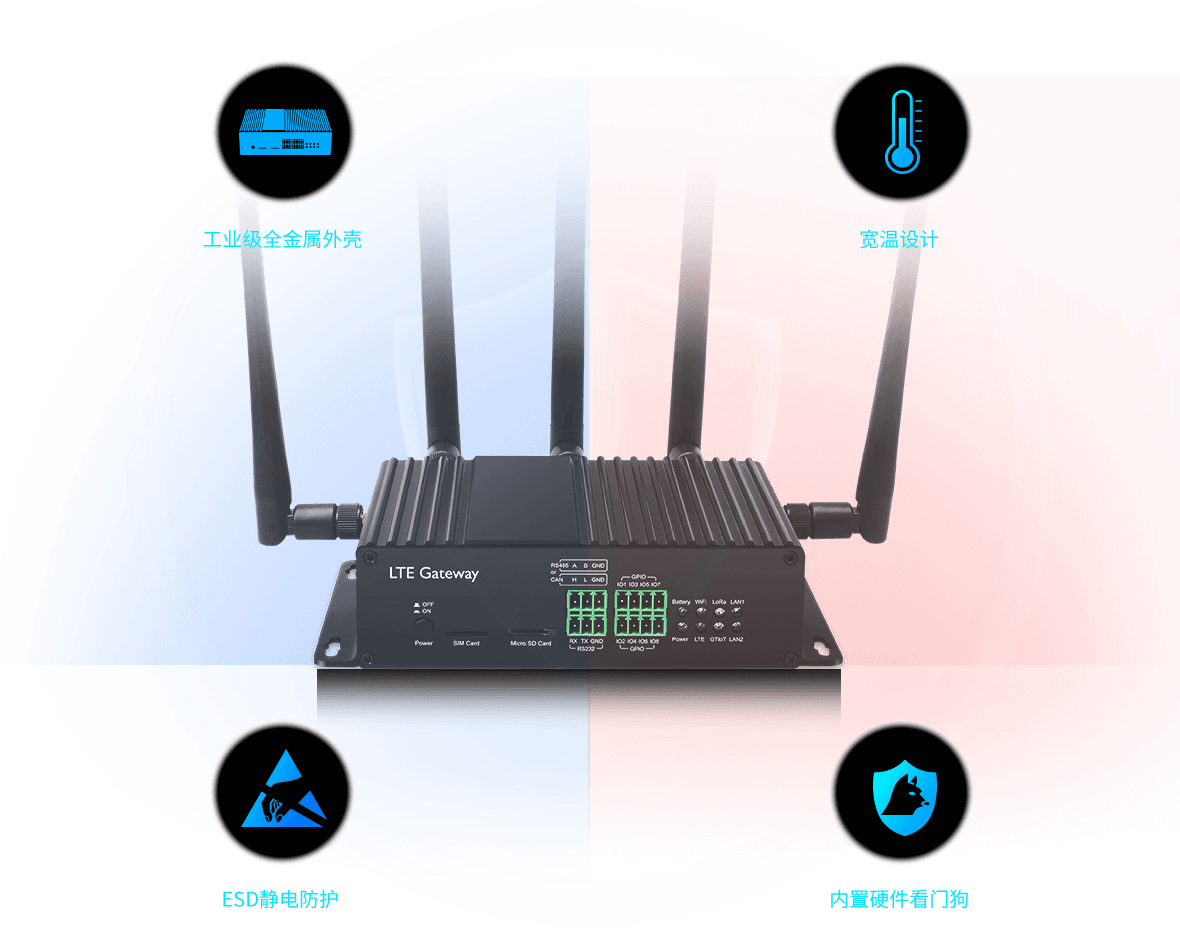

工业级硬件标准,超长稳定运行不宕机

工业级全金属外壳,工业宽温设计,内置硬件看门狗,ESD静电防护、EFT脉冲抗干扰,浪涌抗干扰、脉冲群多重防护,保障在设备严苛环境下安全可靠运行。

不止硬件,全方位的一站式定制服务

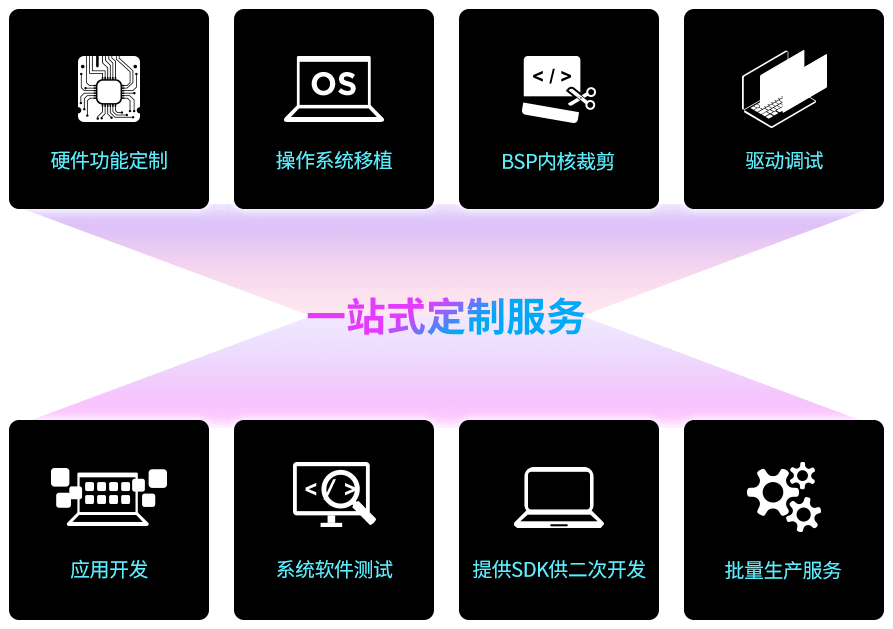

金亚太拥有26年ARM产品的技术研发沉淀和合作伙伴资源,不仅为客户提供硬件功能定制设计,还能提供跨SOC平台的操作系统移植、BSP内核裁剪及驱动调试、基于场景的应用软件开发、整体的系统软件测试服务、完善的SDK二次开发接口等一站式顾问服务,借助公司自有近3万㎡生产工厂,帮助客户极大缩短从产品选型、研发立项、小量试产到量产交货的周期。

应用行业

传统仪表无线抄表、远程智能展示系统、智能车载、物联网、智能终端(自动售货机、取款机)、智慧农业(智能灌溉、气象监测)、智慧城市(交通管理、智能照明)、智能制造(自动化生产线、数控控制系统)、能源监测(太阳能监测、电动汽车充电桩)、环保监测(水质监测、污水处理)等。

处理器 CPU NXP i.MX6ULL
Single ARM Cortex-A7 792MHz~900MHz
存储 RAM 512MB(可选配256MB/1GB)
ROM 8GB eMMC(4GB eMMC可选)
网络 以太网接口(LAN) 2*RJ45 10/100Mbps LAN (其中一个可支持PoE PD)
LAN 2*RJ45 10/100Mbps
2G/3G/4G/LTE 选配Optional,LTE for EU、LTE for AU、LTE for US
WiFi 802.11 a/b/g/n,802.11ac,WiFi2.4G(2.400~2.497GHz),WiFi 5G(5.15~5.925GHz)
PoE IEEE802.3af标准,PoE PD模式具有TVS保护(可选)
通信协议 support LoRa
support ZigBee3.0/BLE5.0/Z-Wave700/ wM-Bus
接口 I/O接口 USB-A 2.0*1
RS232 *1 ,7P*2 15EDGK-3.81mm
RS485 *1 ,7P*2 15EDGK-3.81mm
DI*1, 7P*2 15EDGK-3.81mm
DO*1, 7P*2 15EDGK-3.81mm
CAN*1,7P*2 15EDGK-3.81mm
Relay*2,4P 15EDGK-3.81mm
ZigBee:3.0 (可选)
Bluetooth/BLE:5.0 (可选)
RS485:TIA485/EIA-485-A   -7~+12V
CAN:ISO11898-2:2016 and SAE J2284-1 to SAE J2284-5   ESD保护(8kV IEC and HBM)
LoRa:LoRaWAN通信规范,8通道上行链路,同时1通道下行链路(可选).
RS232:±5~±15V
控制接口 DI/DO: ±15KV(空气) ±10KV(接触)
继电器控制:2*3A 250VAC
扩展接口 LEDs :Power,NET,Battery,LoRa
SIM卡:插槽 Micro SIM卡
GTIoT: 2*5P 1.27 插座(内部接口)
调试端口:4P 2.0排座(内部接口)
UART+GPIO:6P 2.0排座(内部接口)
按键:重启按键
电源 电源输入 电源电压:DC12V 1.5A 防反接
电池电压:3.7V 1000mAH~5000mAH(可选择)
额定功耗:5W以内(仅供参考)
RTC电池:3V 5mA可充电
系 统 软件 支持系统 Linux/Yocto
外观规格 尺寸 168*95.7*41.2
重量 425g
环境 0~85℃/-40-85℃
工作湿度:10%~90 %
其他 天线 WiFi天线*1,LoRa天线(可选),LTE天线*2,GTIoT天线(可选).
