RZ/G2L 96Boards CE2.0人工智能开发板

RS-G2L100
•  双核ARM Cortex-A55+Cortex-M33多核异构,强大的边缘计算能力
•  集成ARM Mail-G31 GPU,提供MIPI-DSI、HDMI等多种显示接口,最高支持1920*1080分辨率
•  标配4GB RAM,16GB eMMC(8G/32G可选)
•  符合96Boards CE2.0标准,100 x 85毫米,可扩展的高速低速连接器
•  低功耗WiFi/BT Combo,双千兆网口、WiFi、4G多网络连接
•  基于Linux(Kernel 4.19)系统开发的SDK,支持瑞萨e²studio集成开发软件,可对接亚马逊AWS和微软Azure服务平台
•  丰富的外设接口2xGRMII、2xUSB2.0、多路UART、多个GPIO、SPI、MIPI CSI、SDIO、I2C、PWM、I2S等
•  板载QSPI Flash,单独存储Uboot,保障系统更稳定
•  工业标准设计,宽温-40~85°C,7X24小时长时间稳定工作

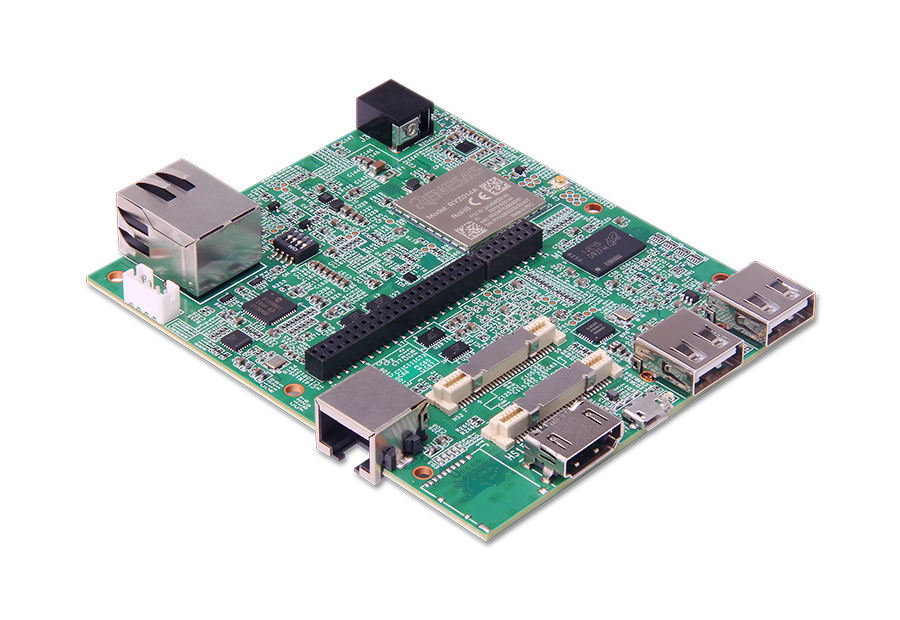

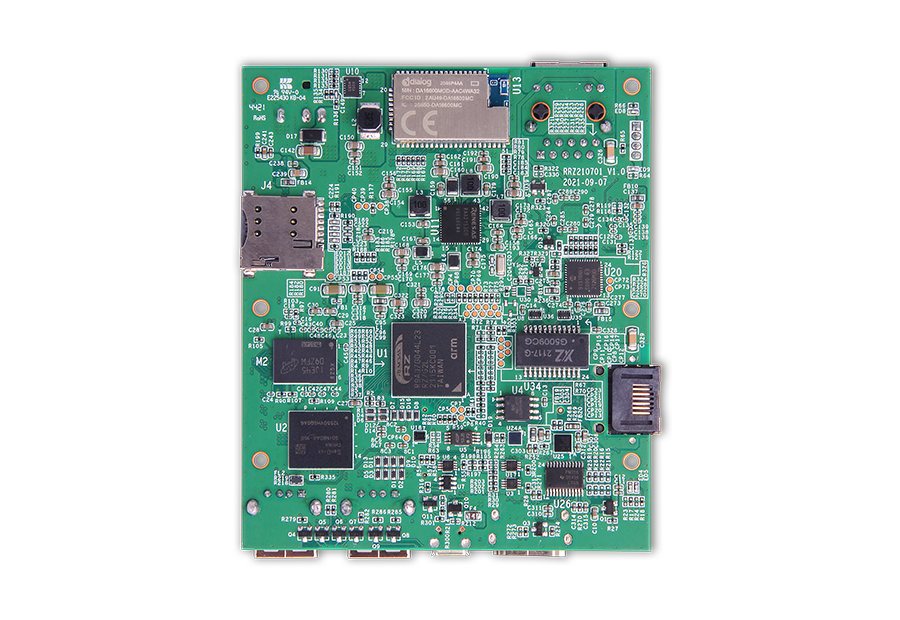

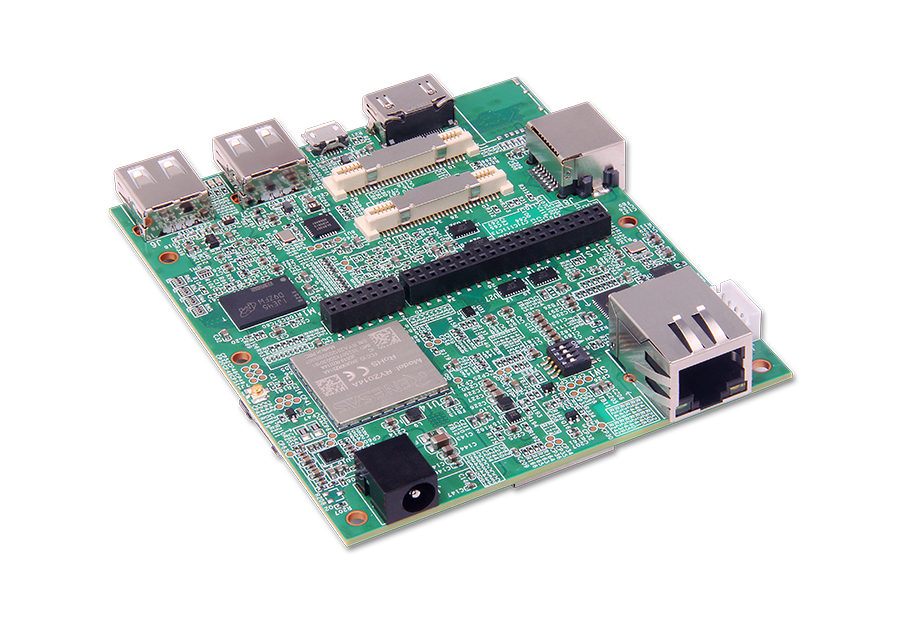

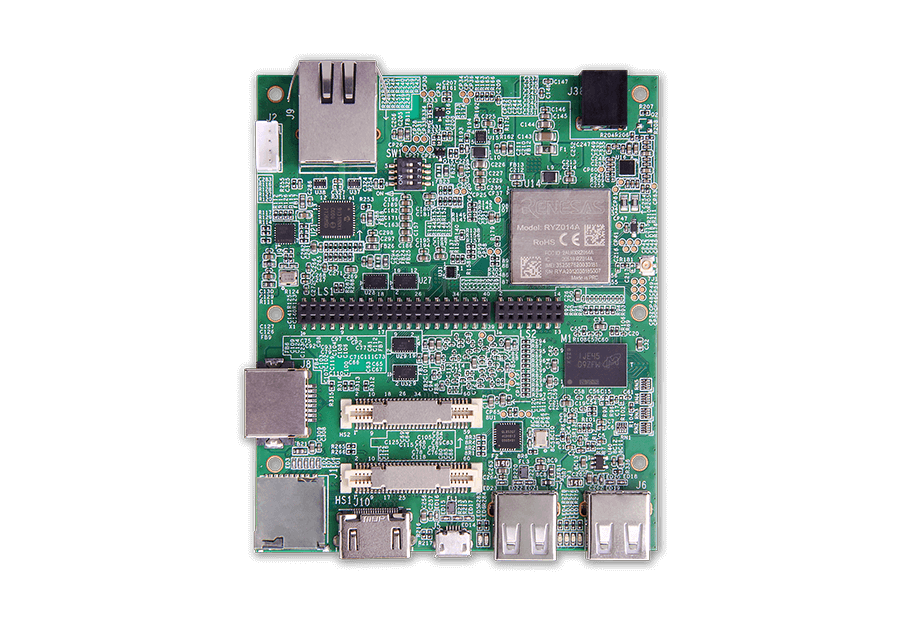

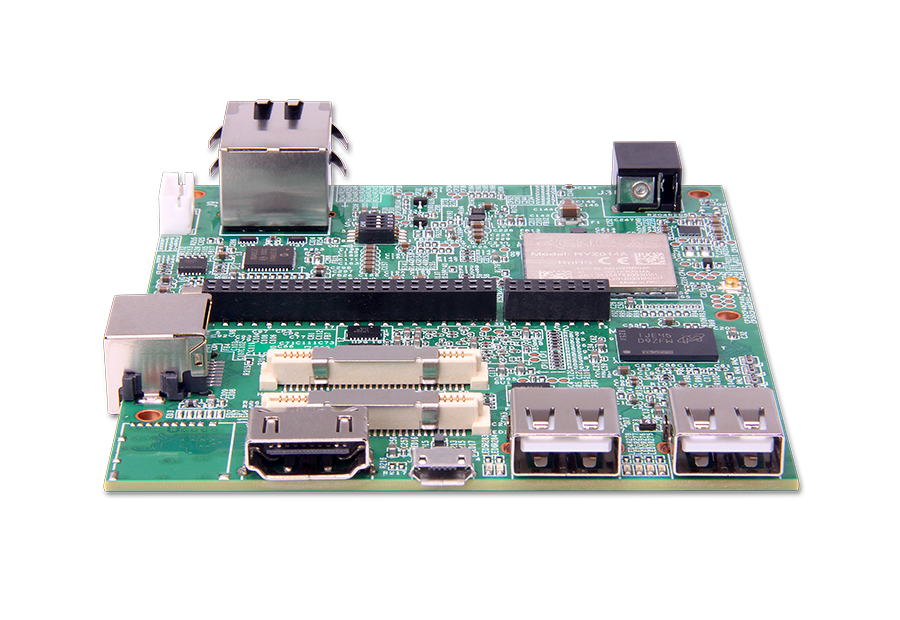

瑞萨RZ/G2L 96Boards CE2.0开发板

RS-G2L100

RS-G2L100基于瑞萨人工智能芯片RZ/G2L设计开发的符合96 Boards CE2.0标准规格的开发板,瑞萨RZ/G2L芯片采用多核异构ARM Cortex-A55+ARM Cortex-M33 MCU内核,配备高性能Mail-G31 GPU 3D图形加速引擎和H.264视频编解码器。RS-G2L100支持两个高速接口,包含MIPI-DSI / MIPI-CSI / USB2.0等接口,最高支持1080P的HDMI显示输出,可用于工业人机接口设备和AIoT设备。主要面向物联网网关、POS终端、工业控制面板、工业检测、工业控制箱、云终端、车辆中控等行业的定制市场。

多种网络接入方式

提供千兆以太网、WiFi、4G移动通信等多种网络接入方式,实现稳定、可靠、不间断的网络接入能力,用户可根据现场工作环境灵活选择。

丰富的外设接口,不同行业广泛适用

提供两个高速接口和一个低速接口,高达174引脚,支持UART、I2C、SPI、GPIO、USB2.0、MIPI CSI、MIPI DSI、I2S、SDIO等常用扩展接口。支持2路千兆以太网接口,一路HDMI 1080P显示输出,板载LTE Cat1、低功耗Wifi和蓝牙,采用12V/2A直流供电,一路Micro SD接口,2路USB Host Type A接口。1路MicroUSB OTG接口,可为不同的行业应用提供丰富的外设接口。

强大的3D图形加速引擎,丰富的多媒体处理能力

丰富的音视频及触控接口资源,可为显示、音频、摄像头提供扩展支持,满足高清显示、人机交互和图像采集需求,支持H.264 1920×1080@30 fps视频解码,同时具备3D GPU和视频硬件编解码VPU,支持Vulkan、OpenGL、OpenCL,极大提升人机交互体验。

开放式系统架构设计,强大的软件定制能力

采用成熟、稳定、扩展性强的Linux 4.19 系统,可提供包含系统内核修改、驱动程序移植、应用程序开发和UI界面定制等一整套完整的软件系统定制服务,为产品研产提供安全稳定的系统环境。同时可基于瑞萨e²studio IDE软件开发,支持与亚马逊AWS和微软Azure等第三方平台无缝对接。

提供完善的技术资料,可高效进行二次开发

可提供包括底板参考设计资料、配套源代码、技术文档、API接口和SDK开发工具等完善的技术资料,让二次开发变得更简单、便捷和高效,助力客户快速打造自主可控的定制化产品。/span>

工业级产品标准,无惧各种严苛的工作环境

全部元器件采用工业宽温-40~85℃设计,内置看门狗、ESD静电防护,严格按照工业标准测试和生产,保障在户外严苛环境下7×24小时不间断稳定运行,满足工业应用的高质量和可靠性要求。

超长供货期,为产品长生命周期保驾护航

瑞萨为RZ/G2L处理器提供10年+超长生命周期保障,同时提供超长期、可追溯的Linux Kernel维护,为客户产品长生命周期提供稳定可追溯的保障。

不止硬件,全方位的一站式定制服务

金亚太拥有26年ARM产品的技术研发沉淀和合作伙伴资源,不仅能为客户提供硬件功能定制设计,还能提供跨SOC平台的操作系统移植、BSP内核裁剪及驱动调试、基于场景的应用软件开发、整体的系统软件测试服务、完善的SDK二次开发接口等一站式顾问服务,借助公司自有近3万㎡生产工厂,帮助客户极大缩短从产品选型、研发立项、小量试产到量产交货的周期。

应用场景

可应用于音视频娱乐主机、智能安防、智慧医疗、工业自动化控制、边缘计算、车辆中控系统、能源化工等应用领域。

产品型号 RS-G2L100
芯片型号 Renesas RZ/G2L
处理器 CPU+MCU 双核ARM Cortex-A55+ARM Cotex-M33
GPU Mali-G31 GPU
OpenGL ES 1.1/2.0/3.1/3.2、Vulkan 1.1、OpenCL 2.0
VPU Encoding / Decoding
• H.264 / AVC (High Profile / Main Profile / Baseline Profile)
• H.264 / MVC (Stereo High Profile)
• 最大像素率:1920 x 1080 x 30 fps
ISU 最大输入图像分辨率: 5M (2800×2047)
• 最大输出图像分辨率: Full HD (1920×1080)
• 支持颜色格式转换
• RGB / ARGB / YcbCr422 / YcbCr420 / RAW(Grayscale)
存储 内存 4GB DDR4
闪存 QSPI NorFlash:16MB
16GB(可选8-128GB)eMMC
QSPI 最大时钟频率:50 MHz (Quad-SPI DDR), 66 MHz (Quad-SPI SDR),100 MHz (Octal-SPI, HyperFlash
SD 1-bit / 4-bit SD 总线,支持默认、高速、UHS-I/SDR50、SDR104 传输模式
网络 以太网接口 2路RJ45,支持 1000/100/10 Mbps 传输速度
WiFi Wifi2.4G和蓝牙4.0
LTE LTE Cat1
SIM Card卡槽
显示 MIPI-DSI 4-lane MIPI 显示串行接口,每 lane 最高支持 1.5 Gbps,支持的最高分辨率为 1920 x 1080@30fps
HDMI Out 提供HDMI Out接口,支持最高分辨率为1920 x 1080@30fps
USB 2 x USB Host2.0 , 1 x USB OTG 2.0 最高支持 480 Mbps
MIPI CSI 提供4-lane MIPI 摄像机串行接口,4lane 最高支持 4000Mbps
I2C 支持主模式和从模式,支持多主机操作,支持超时检测,支持 7bit 和 10bit 从地址格式
UART 带 FIFO,支持全双工模式,支持调制解调器控制功能(异步模式下的通道 0、1 和 2),可选的时钟同步模式、异步模式或 Smart Card 模式,根据 IrDA 标准 1.0 版对 IrDA 通信波形进行编码和解码(在通道 0 上),支持用于发送和接收的独立 16-byte FIFO 寄存器。
SPI 支持主模式和从模式,可编程位长、时钟极性、时钟相位可选,最大传输速率为:50 Mbps
音频格式 支持 I2S、单声道、TDM 模式,双通道串行传输
支持 8, 16, 18, 20, 22, 24和32位数据格式
支持32级FIFO的传输和接收
JTAG 支持 JTAG 调试接口
软件支持 操作系统 Yocto(Linux 4.19)
系统烧写方式 •SD卡(内核、文件系统 到 eMMC)
•USB OTG(Uboot 到 QSPI Flash)
机械特性 尺寸 100毫米×85毫米
接口标准 类96 Boards CE2.0标准
工作温度 -40~85°C
电源 直流输入电压12V
