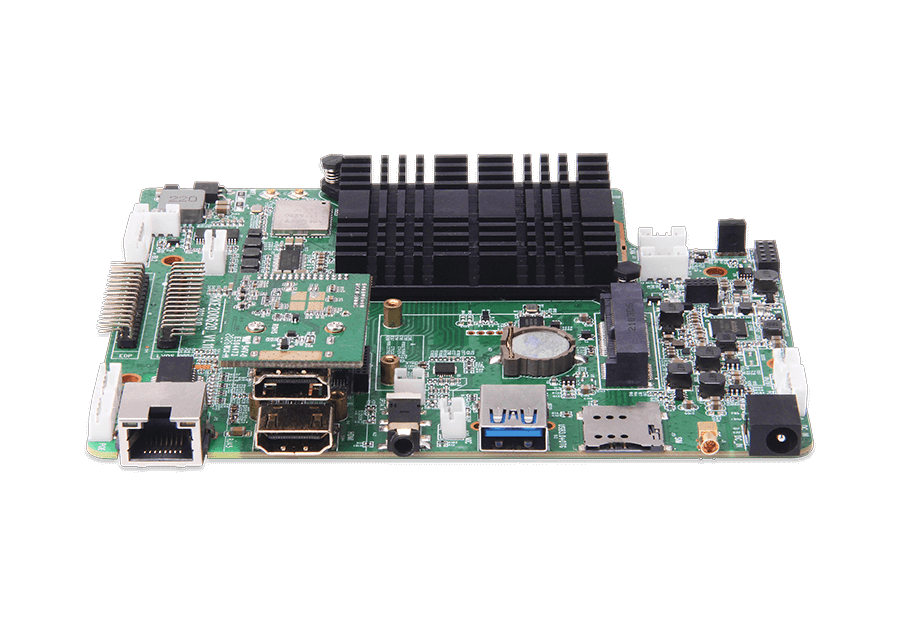

RK3399商显主板

K2-3399是金亚太一款采用Rockchip RK3399超强性能4K开发板，集成HDMI® OUT、LVDS、EDP主流显示输出接口，支持多屏异显/拼接，同时加入HDMI® IN（4KP30）、LTE(4G)、Tuner、GTIOT、RS232、WDT和POE一站式服务，让功能更加丰富，符合更多开发者不同场景需求。

功能概述

功能多元化 性能强劲

多种显示接口 多种显示模式

多种数字电视接收

个性化定制

  功能多样 性能强劲

  • 支持LTE（Mini PCIE接口/全球制式），满足户外网络覆盖；
  • 双频双天线设计，提高WIFI+BT工作传输速度和稳定性，
  • 同时BT5.0符合物联网性能;
  • 支持1000M LAN；
  • 支持1*USB3.0+2*USB2.0；
  • 支持标准RS232+GPIO，应用多元化；

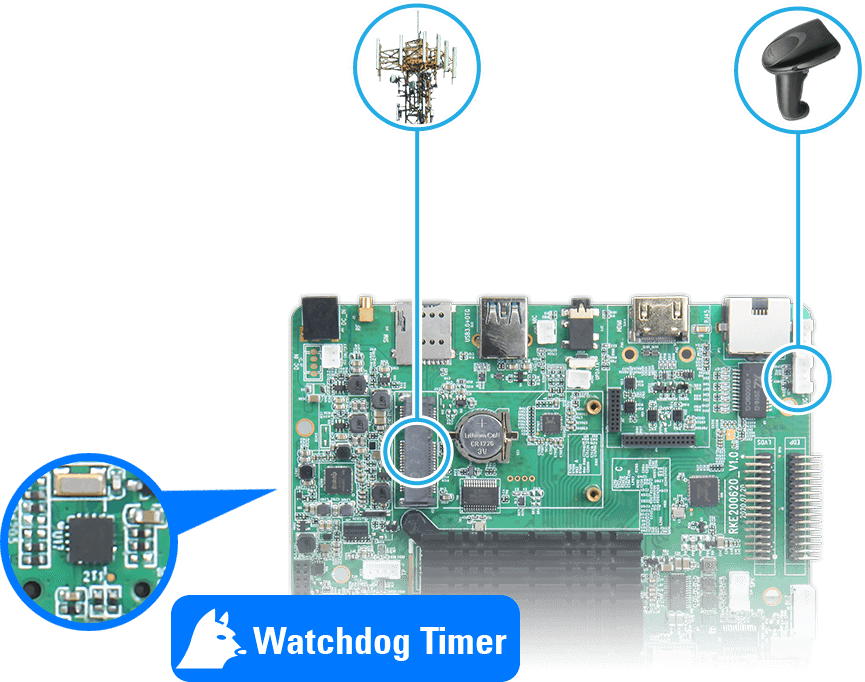

  • 内置独立WatchDog&RTC模块，无人守值7*24H稳定；
  • 1*3.5mm耳机/麦克风接口+2*8Ω5W立体声喇叭接口；
  • OS：Android10.0/Linux

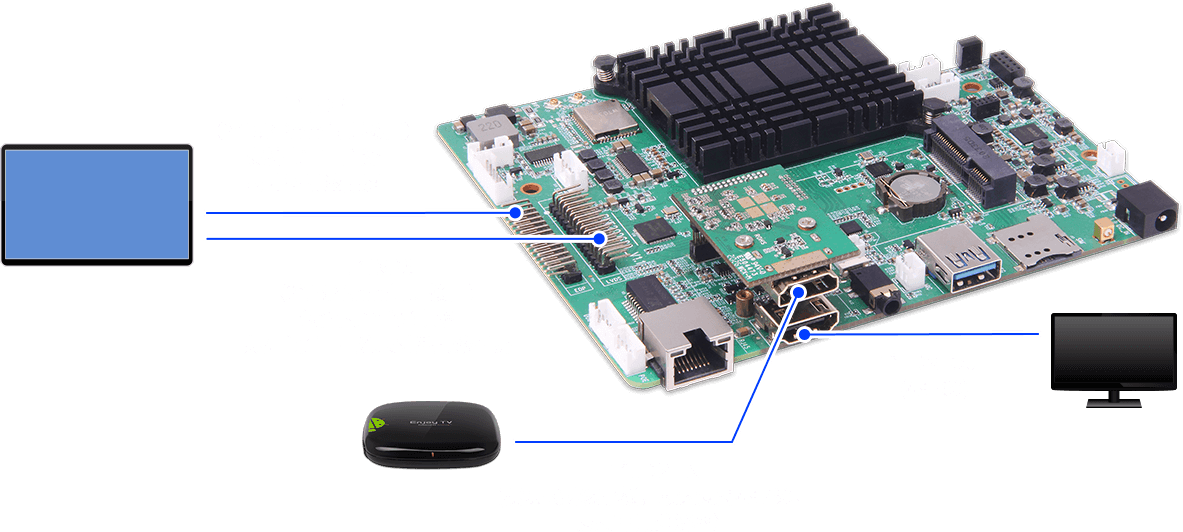

显示接口丰富

* HDMI® IN与HDMI® OUT在结构限制的情况下可二选一功能；在不考虑结构的情况下这两者功能可同时并存；

显示模式丰富

支持多屏同显、多屏异显、多屏旋转拼接、画中画等显示方式

多屏同显模式

多屏异显模式

多屏拼接模式（支持横屏/竖屏旋转）

画中画模式

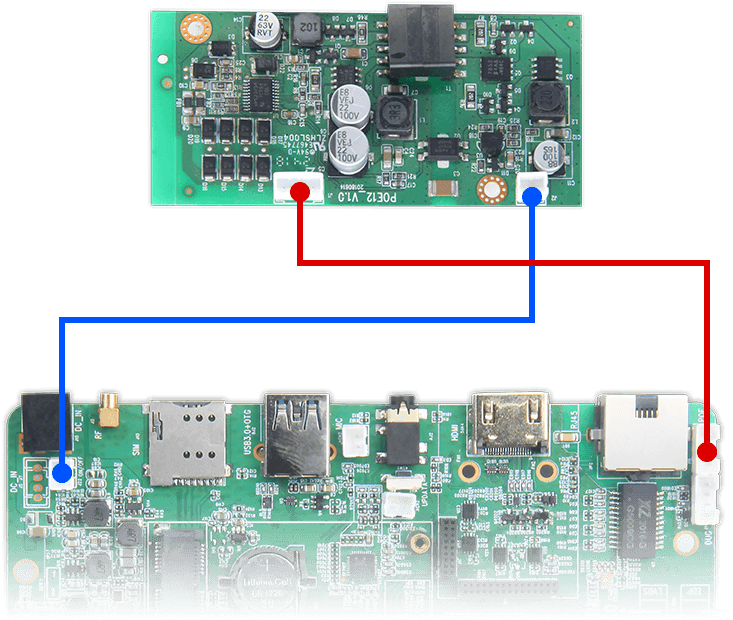

支持POE

主板集成POE接口，搭配POE模块小板（802.3at），合理使用网络通道，提供冗余链路利用率，同时为特殊环境客户解忧电源布线的烦恼。

支持多种数字电视接收

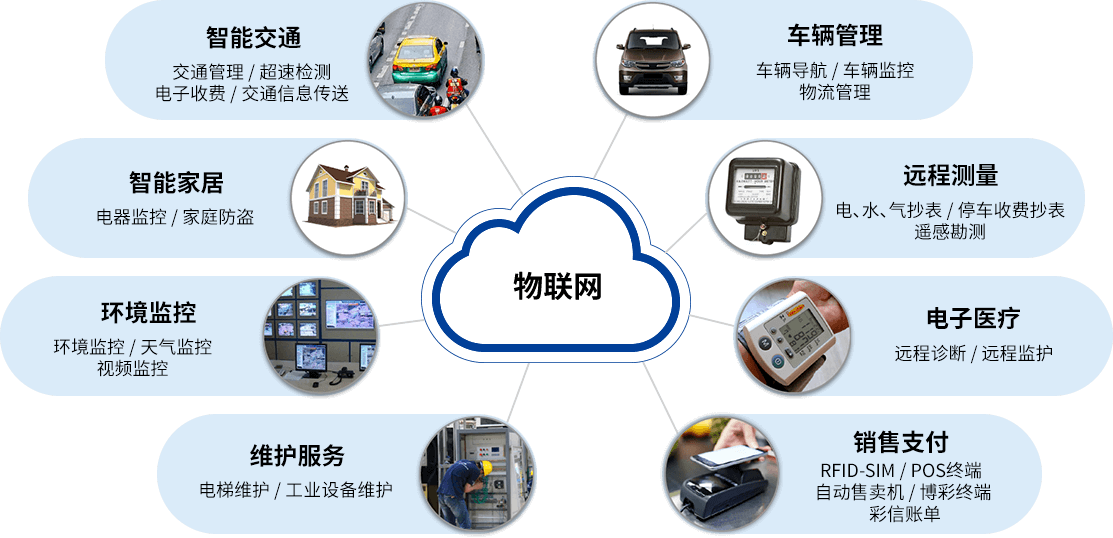

支持选配多种无线协议

Z-WAVE / ZIGBEE / LoRa / LTE / GPS / WiFi / BT5.0

支持个性化定制

硬件配置可选

CPU/内存/存储/WIFI+蓝牙

提供SDK二次开发

客户可对敏感需求自行编译

MDM 定制（远程设备管理）

可远程收集设备状态信息及控制设备（更新固件、卸载/安装APK、重启、待机/唤醒、广告实时投放……）

APP客制化

轻松实现客户配套定制需求，安全、快速、低成本

应用场景

商显、数字标牌, 智能家居, 视频会议…

规格参数

处理器 SoC RockChip RK3399
CPU 2×Cortex-A72 and 4×Cortex-A53
GPU Mali-T860MP4 GPU
Support OpenGL ES1.1/2.0/3.0/3.1/3.2, OpenCL 1.2 and DirectX 11.1
ISP 14M ISP with 3DNR
编解码 视频解码：
H.264/H.265/VP9up to4Kx2K@60fps, especially, H.264/H.265 decoders support 10bits coding
视频编码：
Support H.264/MVC/VP8 encoders by 1080p@30fps
存储规格 RAM 2GB/4GB LPDDR4
ROM 16GB(8GB/32GB/64GB Optional) EMMC
通讯方式 以太网 1000M ethernet
移动通信 4G LTE（mini pcie）
WiFi Dual Band 2.4G & 5.8G
蓝牙 BT5.0
扩展接口 USB USB3.0 x 1、USB2.0 x 3（build-in）
其他接口 RS-232 x 1、IR IN x 1、GPIO x 5、GTIoT x 1(for IoT module)
音视频接口 视频输入 HDMI IN x 1(Optional)
RF IN x 1（Optional，DVB-T2/ATSC1.0/ISDB-T）
视频输出 HDMI OUT x 1
LVDS x 1(Dual channel)
eDP x 1
Support dual screen with different displays
音频输出 SPK x 2 （default 3W）
Earphone x 1
电源 电源 DC IN 12V/2A
Support POE
系 统 软 件 系统 Android 10.0/Debian 10
外观规格 尺寸 142mm x 117mm
重量 55g
环境 工作温度：商规 (0 ~60℃）/工规 (-20 ~85℃）
储存温度：-20 ~85℃
工作湿度：10%~90%
其他特性 支持硬件看门狗 & RTC
