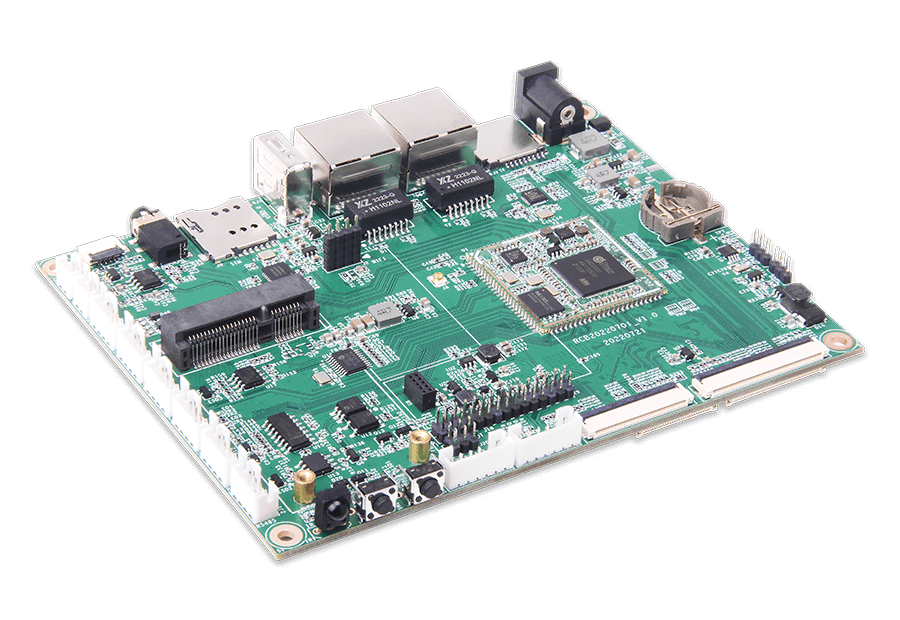

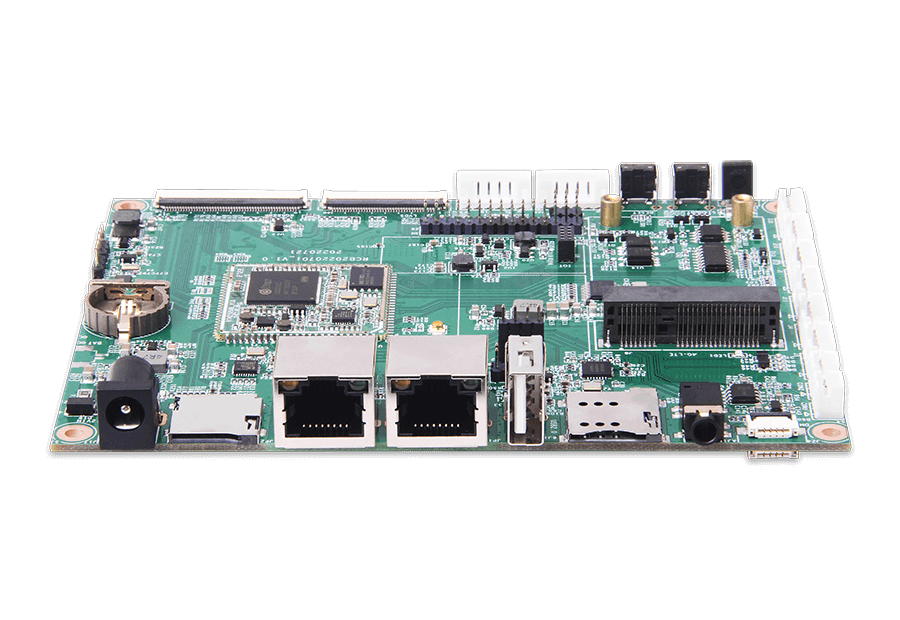

SSD201/202开发板

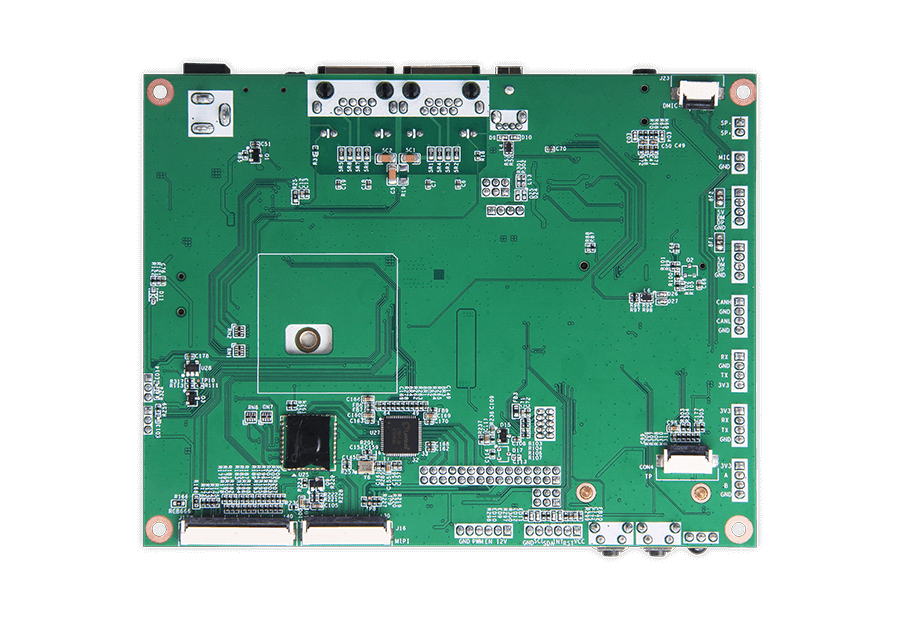

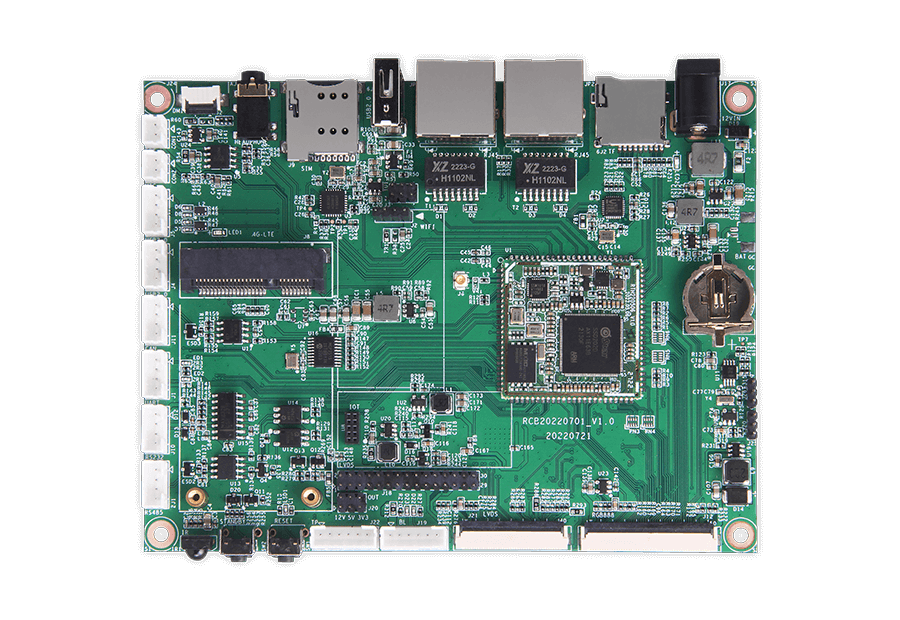

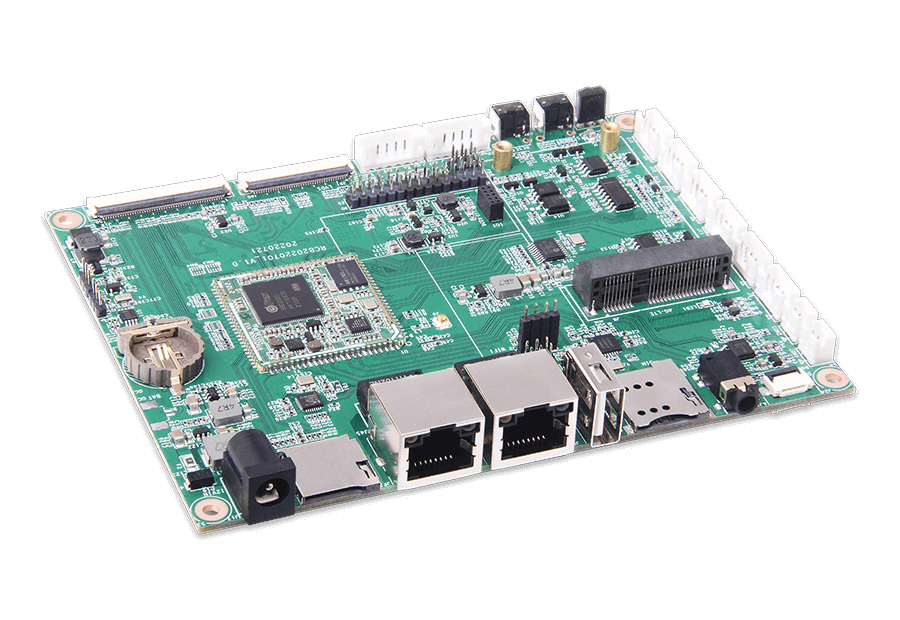

SSD201/202开发板DB201/202

Sigmastar SSD201/SSD202D

SSD201/202开发板
SSD201/202开发板原理图

开放载板
原理图

SSD201/202开发板载板定制

载板定制

SSD201/202开发板结构定制

结构定制

SSD201/202开发板软件定制

软件定制

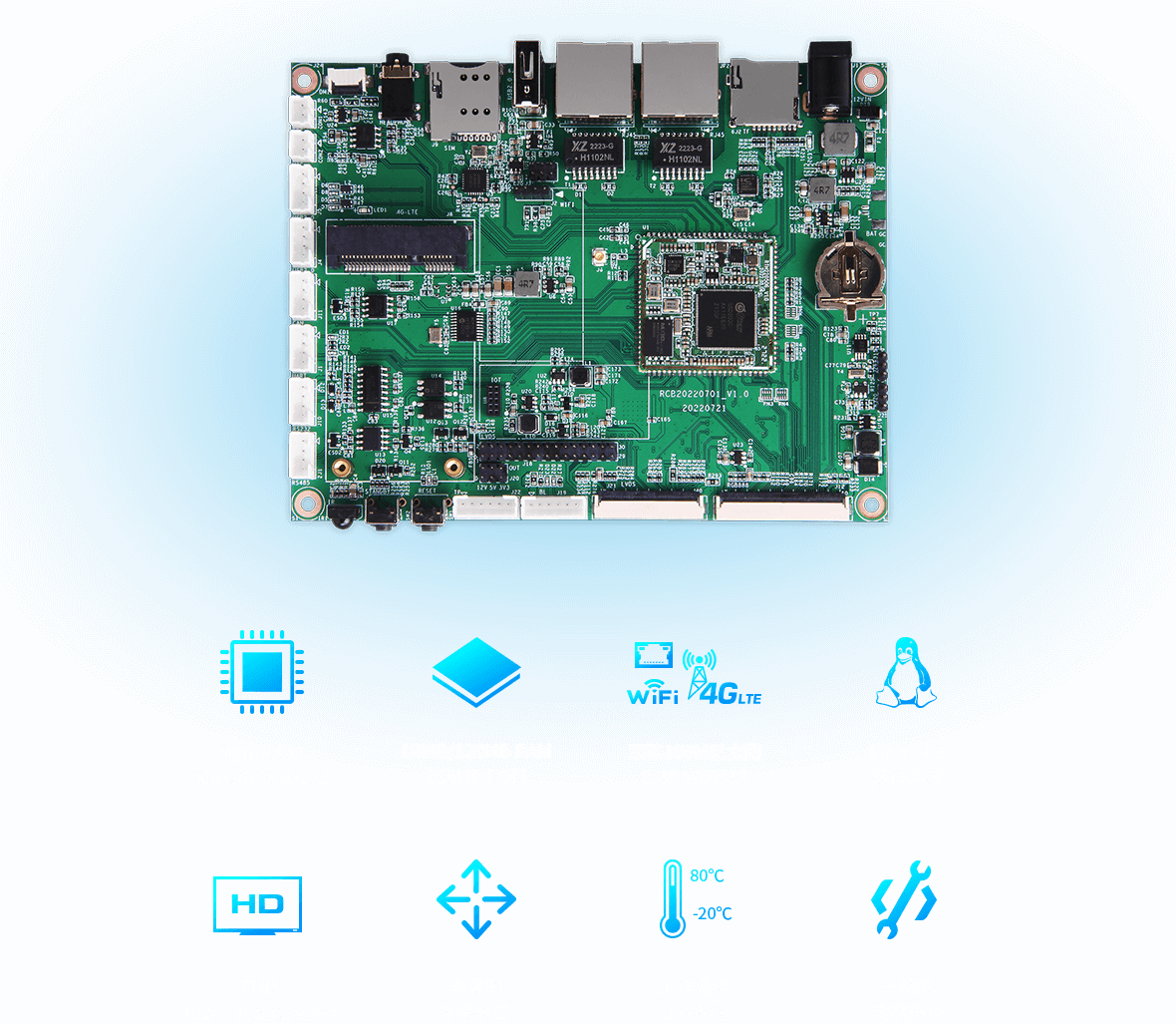

DB 20X开发板主控采用的是Sigmastar公司推出的高度集成的嵌入式SOC,它基于arm Cortex-A7双核1.2GHz,集成了硬件H.264/H.265视频解码器、内置了DDR和内置2D图形引擎、支持TTL/mipi屏显示驱动接口,且内置了以太网MAC和PHY;此外,拥有丰富的其他外围设备,如SAR ADC、音频支持ADC/DAC、UARTs、PWMs、GPIOS和spi,实现应用程序的最大灵活性。

视频编解码功能

集成H.264/AVC解码器:支持最大分辨率FHD(1920×1080)/60帧解码
集成H.265/HEVC解码器:支持最大分辨率FHD(1920×1080)/60帧解码,H.265/HEVC解码器,I/P/B切片,所有帧内预测模式,
所有内部预测模式,支持最大分辨率HD(1920×1080)/60帧解码
JPEG编码器:支持JPEG基线编码,支持YUV422或YUV420格式,支持最大分辨率FHD(1920×1080)每秒15帧

集成解码器
H.264
AVC

FHD(1920×1080)/60FPS

H.265
HEVC
帧内
预测
内部
预测

HD(1920×1080)/60FPS

编码器

YUV422/YUV420

FHD(1920X1080)/15FPS

强大的显示子系统

  • 内置对比度、亮度、清晰度和饱和控制
  • 支持MIPI显示屏:MIPI TX DSI 4通道,最大速度为1.5Gbps,输出高达60fps
  • 支持RGB显示屏:TTL输出,支持RGB565或RGB666或RGB888格式,输出高清60fps
  • 支持RGB Alpha(透明度)通道ARGB1555 / ARGB4444 / ARGB8888, RGB565和YUV422格式的FHD图形层
  • 支持最大分辨率的用户界面/操作系统层,FHD(1920×1080)
  • 支持最高分辨率的光标层256×256

MPI
60fps
4寸方屏
速度1.5Gbps
4.3寸

RGB565
RGB666
RGB888
TTL
8寸

音频处理器

支持8K/16K/32K/48KHz采样率

单声道ADC麦克风输入

单声道ADC麦克风输入

立体声DMIC麦克风输入

立体声DMIC麦克风输入

立体声DAC耳机/功放

立体声DAC耳机/功放

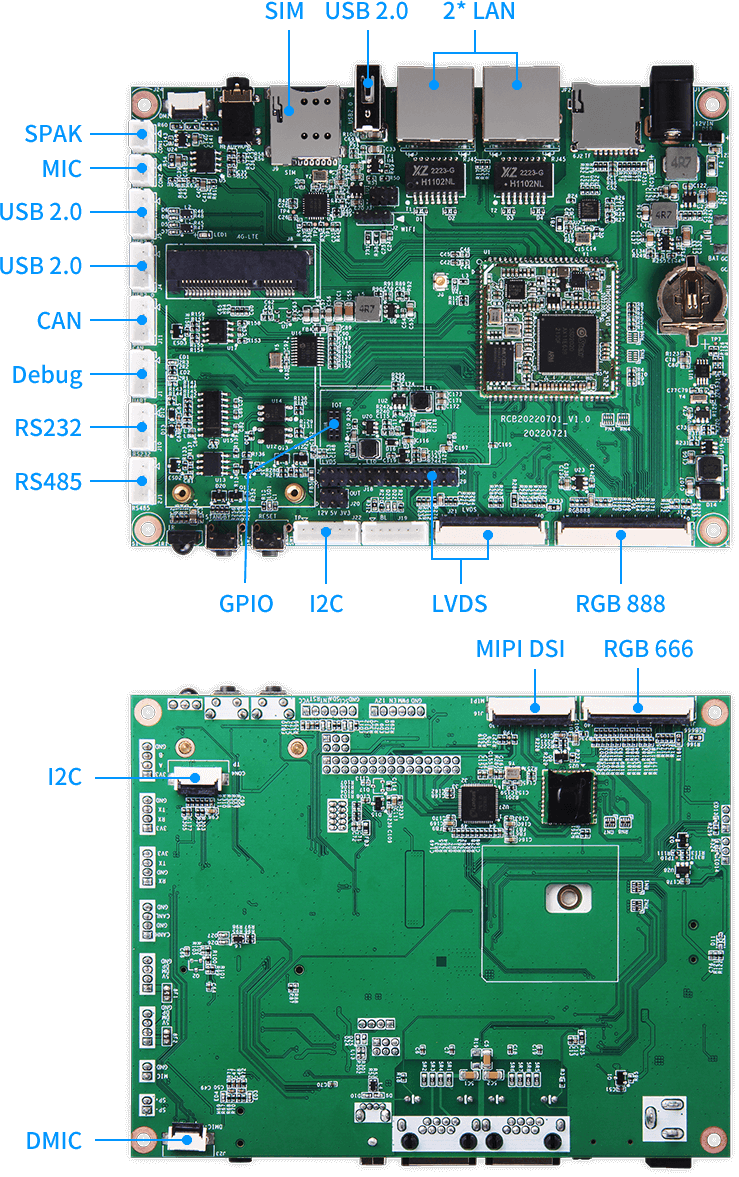

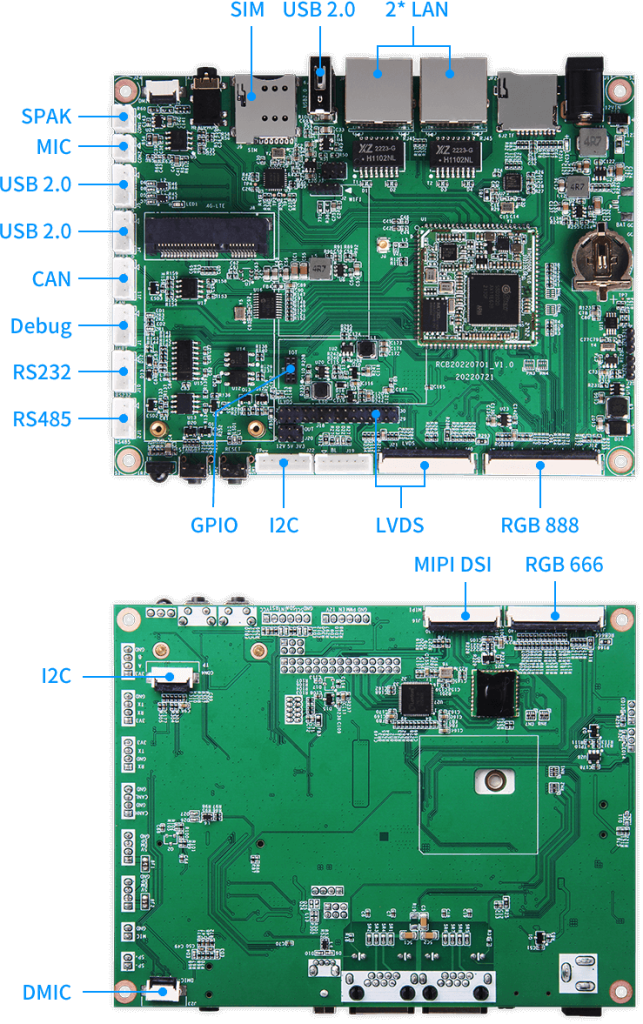

精选通用接口及例程

GT-IoT(金亚太定义物联网接口):支持Z-Wave7(已认证),ZigBee3.0,BLE 5.0,LoRaWAN等标准物联网协议。支持联网功能:双以太网,4G/LTE及WiFi 2.4GHz 。引出通用的外设接口与总线用于扩展:如GPIO,UART,SPI,CAN,PWM,I2C,IR等

金亚太定义物联网接口
双以太网
4G/LTE
WiFi 2.4GHz
CAN

应用场景

86盒、商显、音视频及家庭网关

软件硬件定制服务

嵌入式核心板 Sigmastar SSD201/202 软件定制服务

其他定制服务+供应链

嵌入式核心板 Sigmastar SSD201/202 硬件定制服务

外壳结构定制

嵌入式核心板 Sigmastar SSD201/202 外壳结构定制

载板功能定制

嵌入式核心板 Sigmastar SSD201/202 载板功能定制

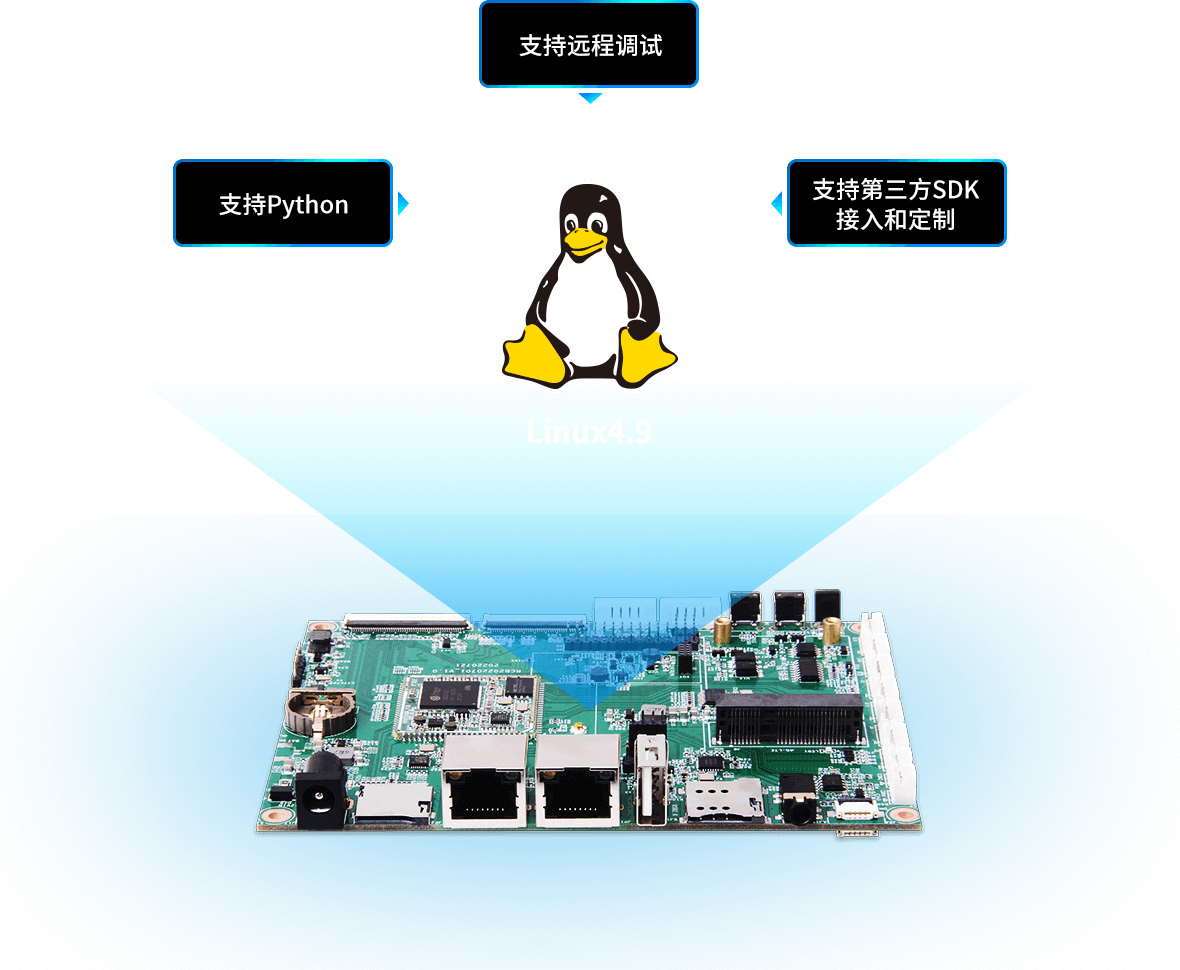

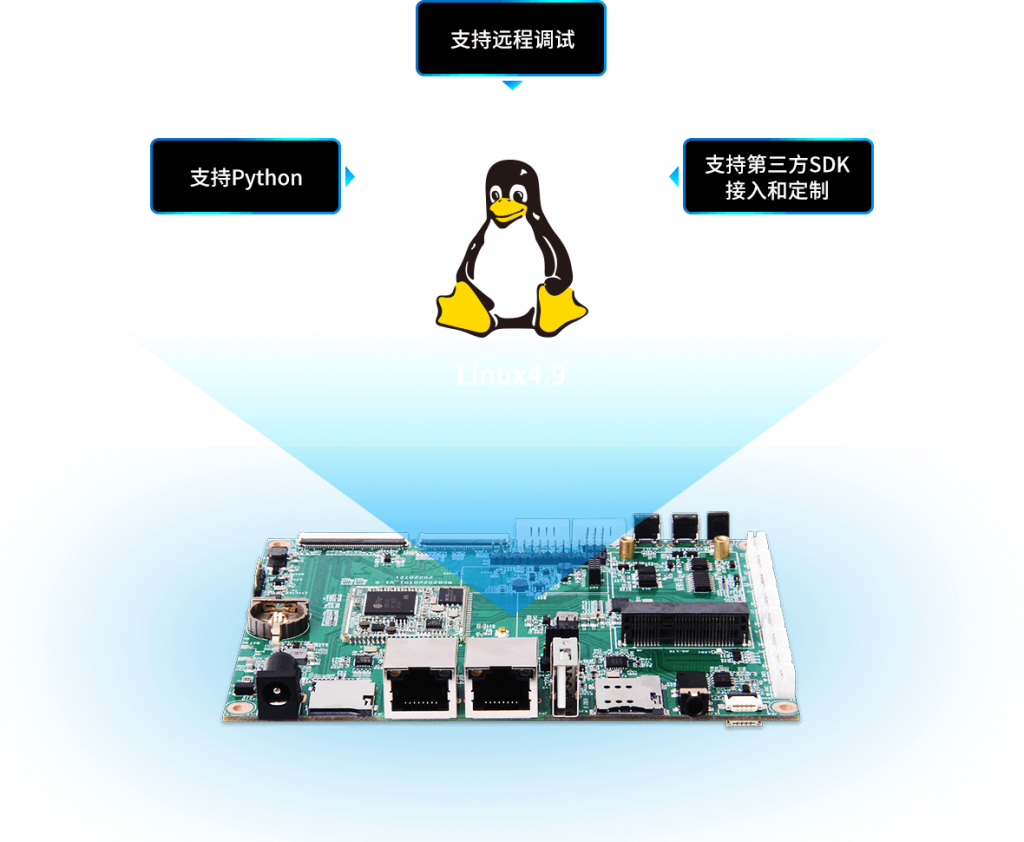

提供SDK供二次开发

嵌入式核心板 Sigmastar SSD201/202 SDK

批量生产服务
