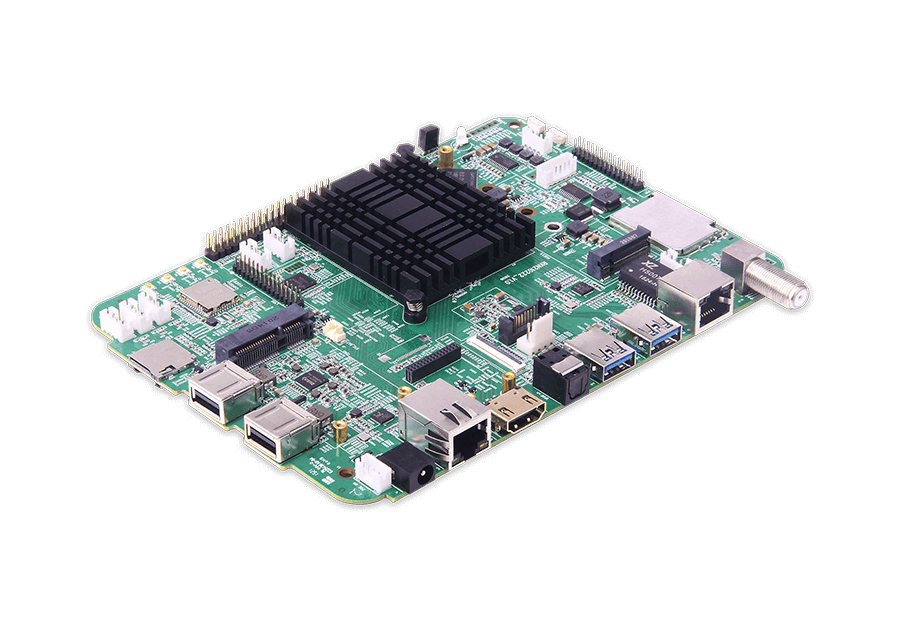

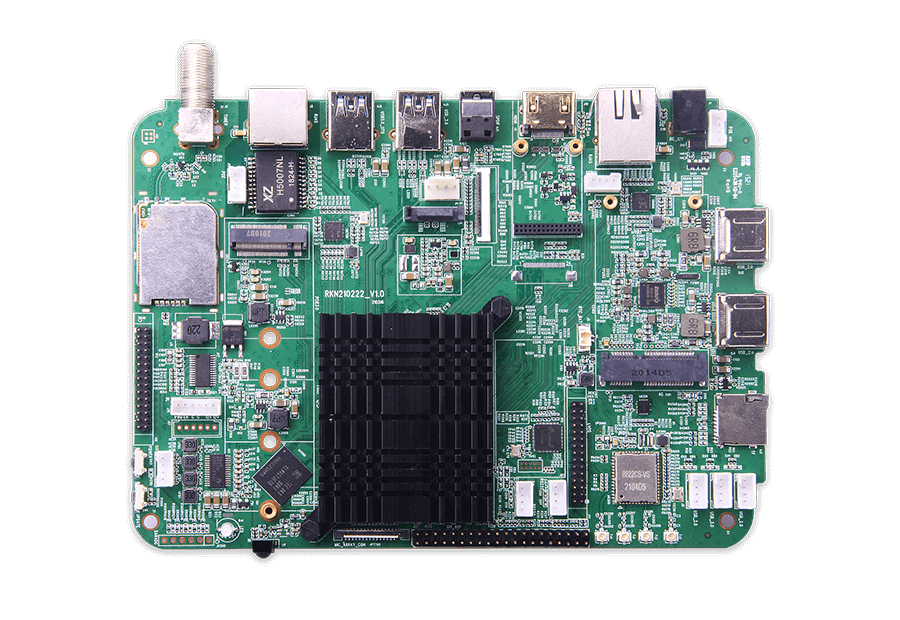

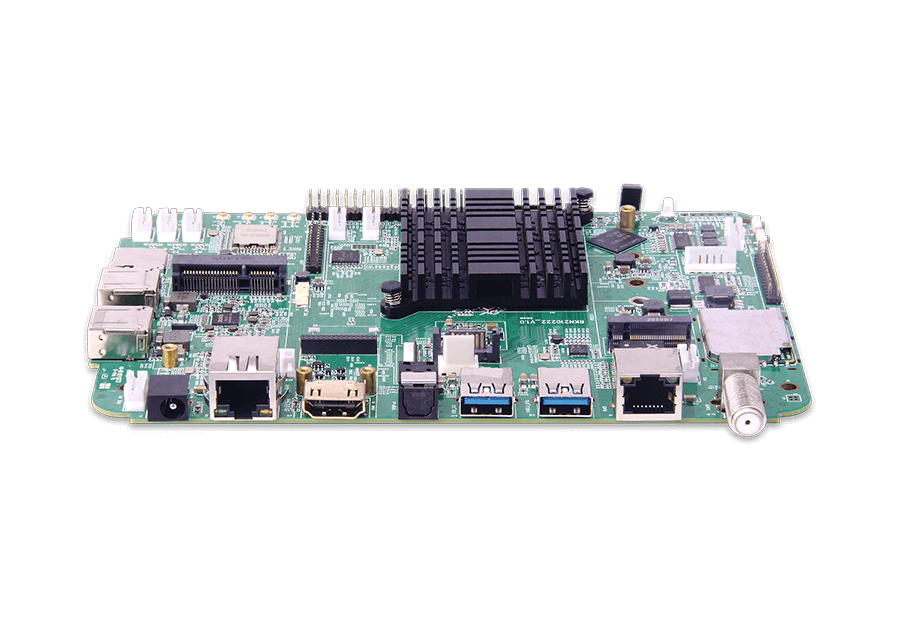

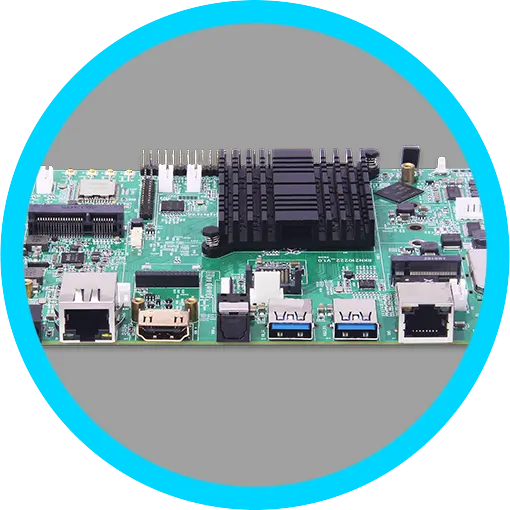

DB3568开发板

DB3568使用Rockchip RK3568处理器，这是一种高性能，低功耗的四核应用处理器，专为个人移动互联网设备和AIoT设备而设计。 它支持4K @ 60fps的几乎全格式H.264解码器，4K @ 60fps的MPEG4解码器，还支持1080p @ 60fps的H.264 / MPEG4编码器。用于商业显示，安防，工业控制，商业展示等领域。

功能概述

高性能

CPU采用4核A55架构处理器，集成G52图形处理器，
且内置独立NPU，算力为0.8Tops
（可用于AI视频，简单的人脸识别）8M ISP

高可靠性

工业级主板设计、严苛的品质管控、
7*24h不间断连续稳定运行

高拓展性

设备采用标准的接口、接口丰富：LVDS、eDP、SATA、 M.2、USB3.0，多个USB2.0接口、HDMI®IN (MIPI)、 HDMI®OUT、GTLOT、SPDIF、RF、40PIN-XPI，双千兆网口(RGMII0/RGMII1) DEBUG、RS-232、Micphone、POE

多操作系统

Android 10.0 and Linux(Buildroot/Debian/Yocto)

高性价比，低功耗

DB3568具有高性能的外部存储接口，能够维持高要求的内存带宽，支持具有高性价比的LPDDR4X，可有效降低产品功耗

支持双千兆网口（RGMII0/RGMII1）

支持双千兆传输速率，可支持使用双网段上网

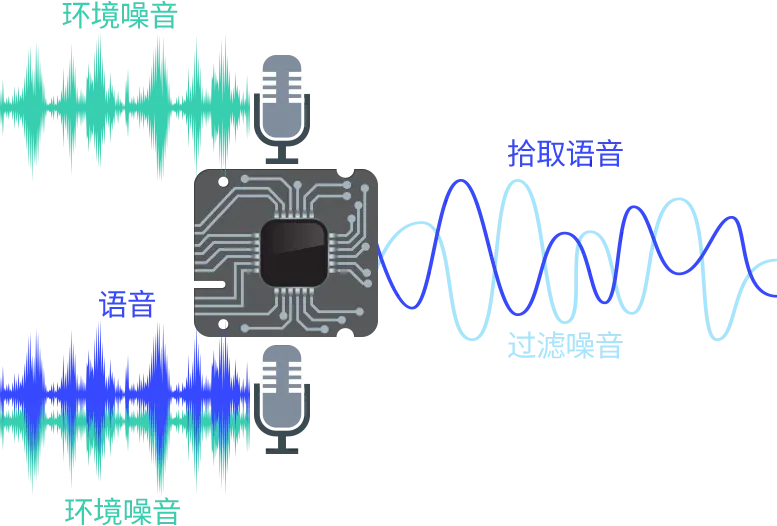

语音降噪

支持多路Micphone，多MIC矩阵可用于降噪，满足会议等对拾音高要求的场景

M.2接口

M.2 支持PCIe3.0(8Gbps)协议，向后兼容PCle2.1和PCIe1.1协议。支持双PCle x1模式或单PCle x2模式

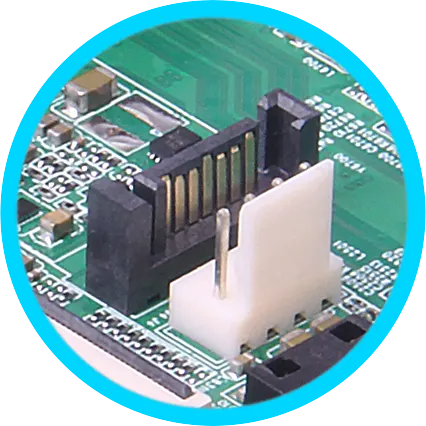

SATA3.0

兼容主流的硬盘接口，便利客户的资料读取写入，支持更大的存储空间以及更快的传输速率

远程设备管理

可远程唤醒、重启、待机等操作

APP定制服务

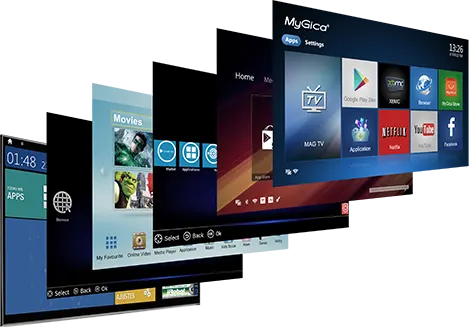

个性化GUI定制服务

应用场景

AI机器人

人脸识别

智能POS机

显示一体机

自动销售机

智能家居

规格参数

处理器 SoC RockChip RK3568
CPU 4×Cortex-A55
GPU Mali-G52-2EE
Support OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 and Vulkan 1.1.
NPU 1 TOPS，支持 INT8/INT16/FP16/BFP16混合运算，可实现基于TensorFlow, TF-lite, Pytorch, Caffe, ONNX, MXNet, Keras, Darknet等系列框架的网络模型转换
ISP 8M ISP with 3DNR
编解码 视频解码：
supports almost full-format H.264 decoder by 4K@60fps, H.265 decoder by 4K@60fps
视频编码：
support H.264/H.265 encoder by 1080p@60fps
存储规格 RAM 2GB/4GB/8GB LPDDR4
ROM 8GB/16GB/32GB/64GB EMMC
通讯方式 以太网 1000M Ethernet x 2
移动通信 4G LTE（Mini PCIe）
WiFi Dual Band 2.4G & 5.8G
蓝牙 BT4.0（optional）
扩展接口 USB USB3.0 × 2，USB2.0 × 2，USB2.0(build-in) × 3
其他接口 SATA3.0 x 1，UART x 2，TF Card x 1，GPIO x 18，IR IN x 1，M.2(Key-M)
音视频接口 视频输入 HDMI® IN x 1(optional)
MIPI CSI x 1
RF IN x 1（Optional，DVB-T2/ATSC1.0/ISDB-T）
视频输出 HDMI® OUT x 1
LVDS x 1 （Dual channel）
eDP x 1
MIPI DSI x 1
Support dual screen with different displays
音频输出 SPK x 1(3W x 2)
PDM x 1
SPDIF x 1
电源 电源输入 DC IN 12V/2A
系统软件 支持系统 Android 11.0/Debian 10
外观规格 尺寸 180mm x 130mm
重量 75g
环境 工作温度：商规 (0 ~60℃）/工规 (-20 ~85℃）
储存温度：-20 ~85℃
工作湿度：10%~90%
其他特性 支持硬件看门狗 & RTC
