工业级核心板

SOM-3568-SMARC

•  SMARC 2.1行业标准,配套丰富的行业载板
•  超强四核64位处理器,8G大运存128G大存储
•  4K 60fps H.265/H.264/VP9视频解码,支持OpenGL ES3.2/2.0/1.1,Vulkan1.1
•  工业级产品标准,无惧各种严苛的工作环境
•  支持Android&Linux系统,提供内核底层深度定制
•  双千兆网络接口,强大的网络通信能力
•  丰富的显示及外设扩展接口
•  不止硬件,全方位的一站式定制服务

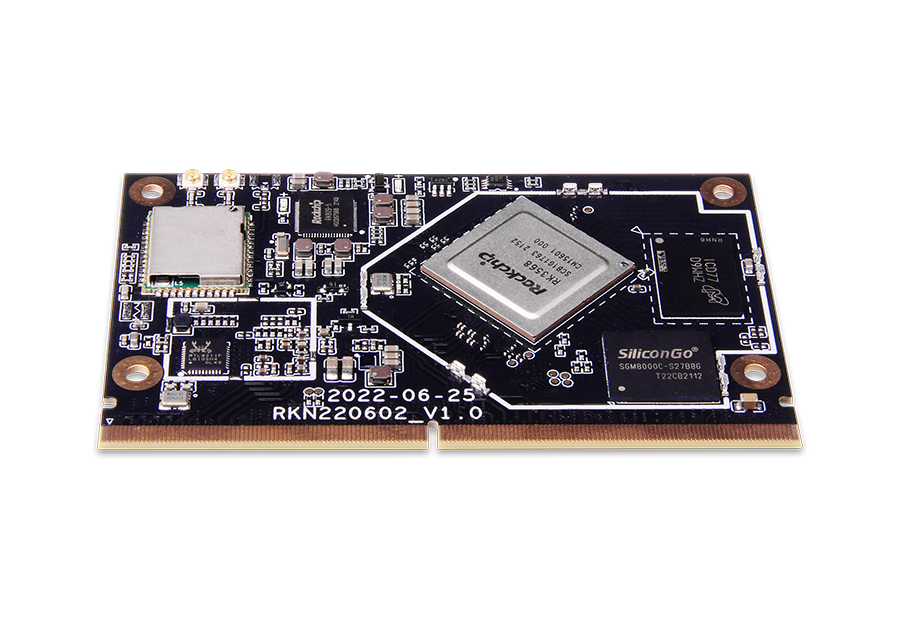

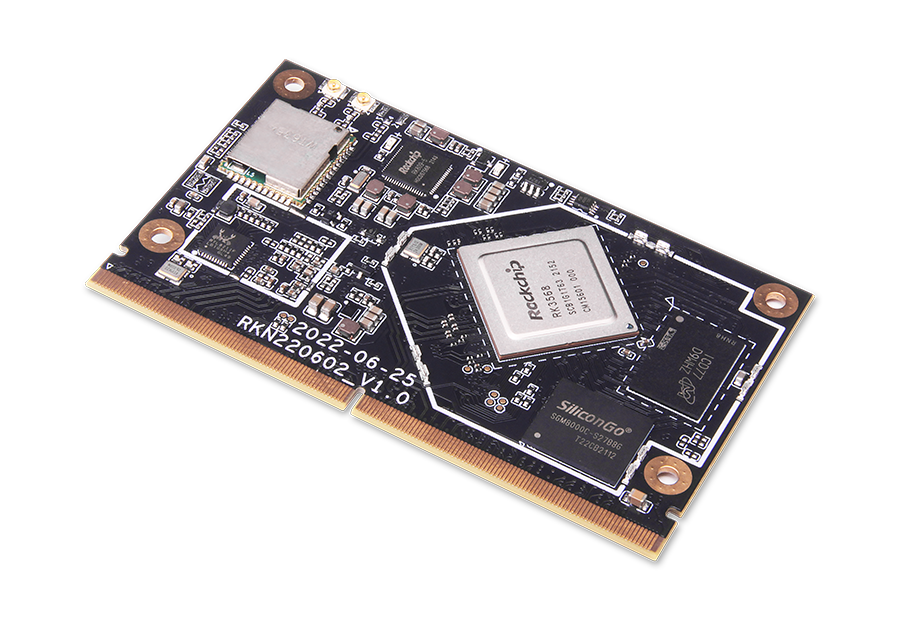

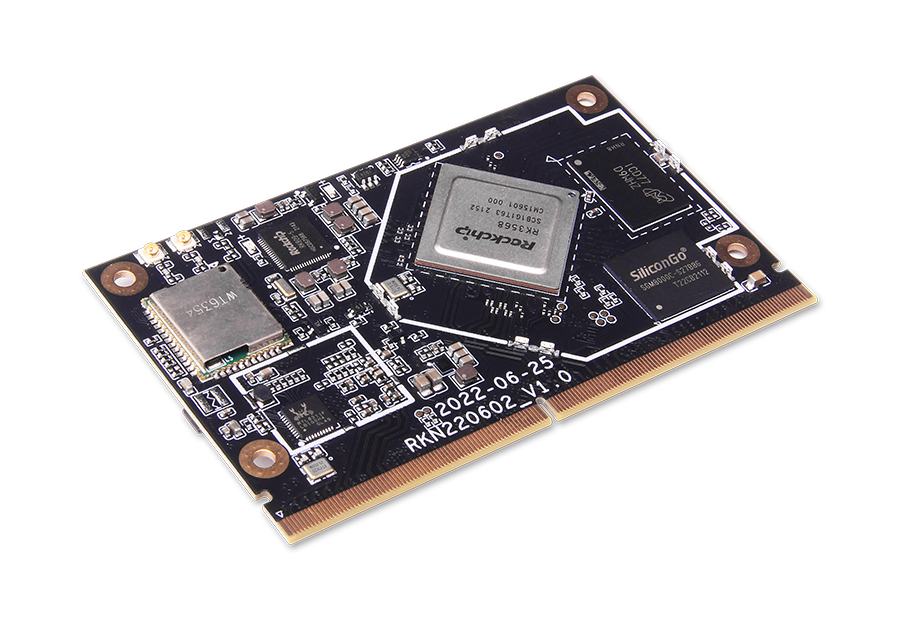

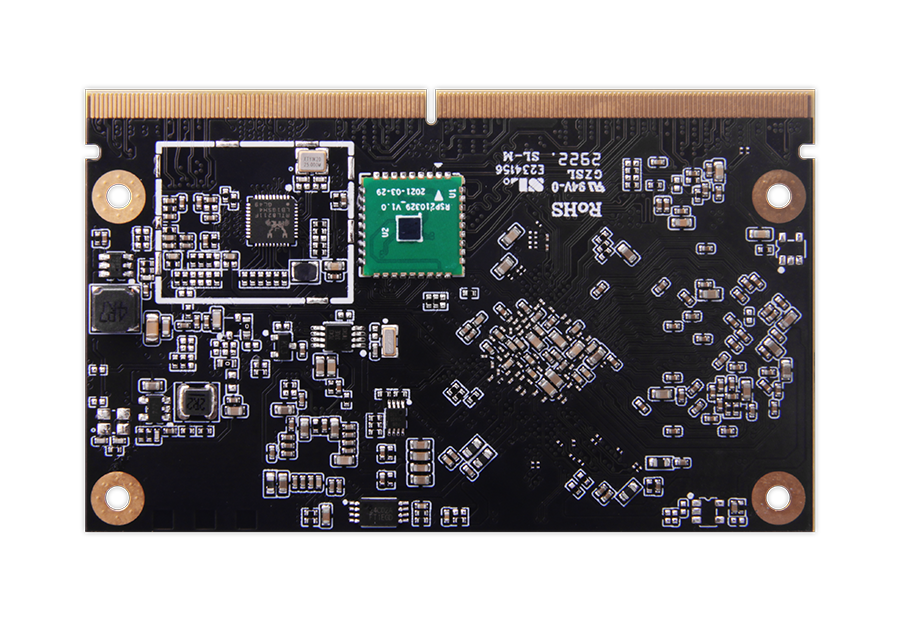

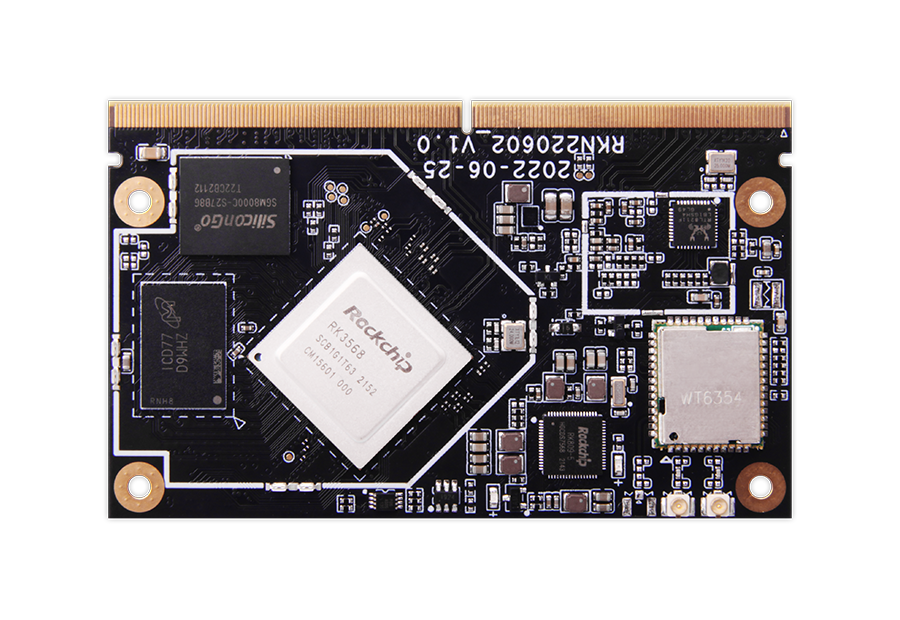

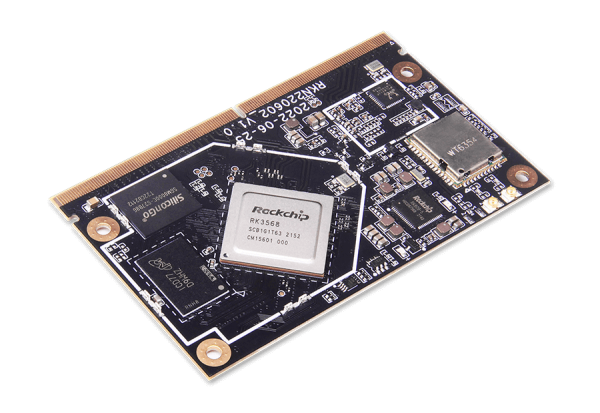

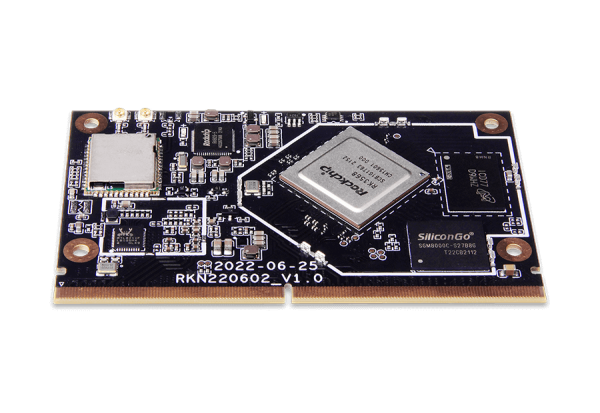

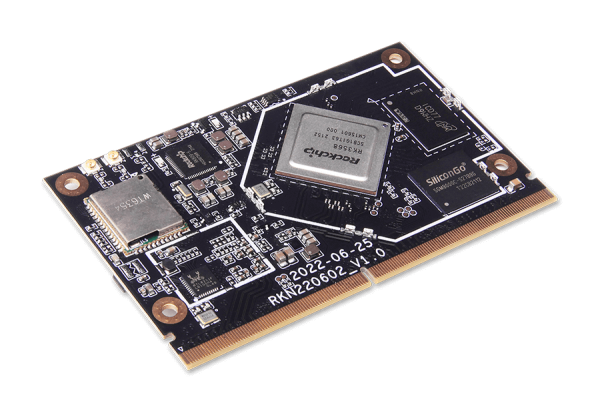

SOM-3568-SMARC工业级核心板

金亚太SOM-3568-SMARC工业级核心板采用RK3568四核64位Cortex-A55处理器,主频高达2.0GHz,22nm先进制程工艺。集成双核心架构GPU及高效能NPU,最大支持8G大内存,支持多种视频输入输出接口,支持板载Wi-Fi及双千兆RGMII高速网络通讯接口,支持PCIe 3.0及USB3.0等扩展接口,可广泛适用于智能NVR,云终端,工业自动化,物联网,商显等领域。

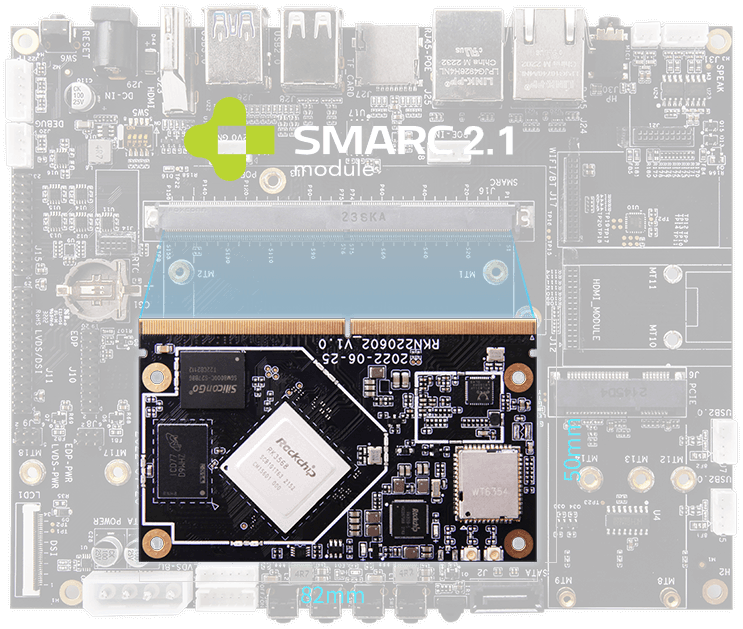

SMARC 2.1行业标准,配套丰富的行业载板

遵循SMARC 2.1行业标准设计,可搭配金亚太标准的行业载板直接应用到产品中,如客户需自主进行深度化定制,金亚太也可提供载版参考设计资料,用户可高效进行二次开发,快速打造自主可控的产品,实现行业方案应用。

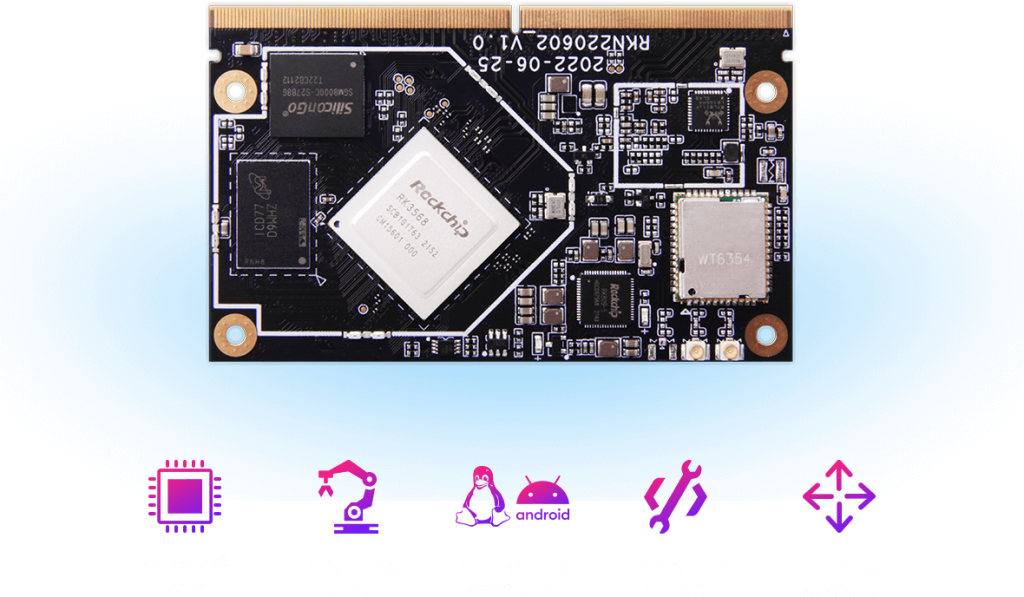

超强四核64位处理器,8G大运存128G大存储

采用RK3568四核64位Cortex-A55处理器,22nm先进制程工艺,主频高达2.0GHz,同时可提供1 Tops AI 算力,支持Caffe/TensorFlow等主流架构模型的一键切换。最高可配8GB RAM,128GB eMMC,满足大运存、大存储的产品应用场景要求。

 强大的图像处理及视频解码能力

集成双核心架构GPU及高性VPU,支持OpenGL ES3.2/2.0/1.1,Vulkan1.1,可实现4K 60fps H.265/H.264/VP9视频解码和1080P 60fps H.265/H.264视频编码。内置8M ISP图像信号处理器,可支持摄像头和HDR功能。

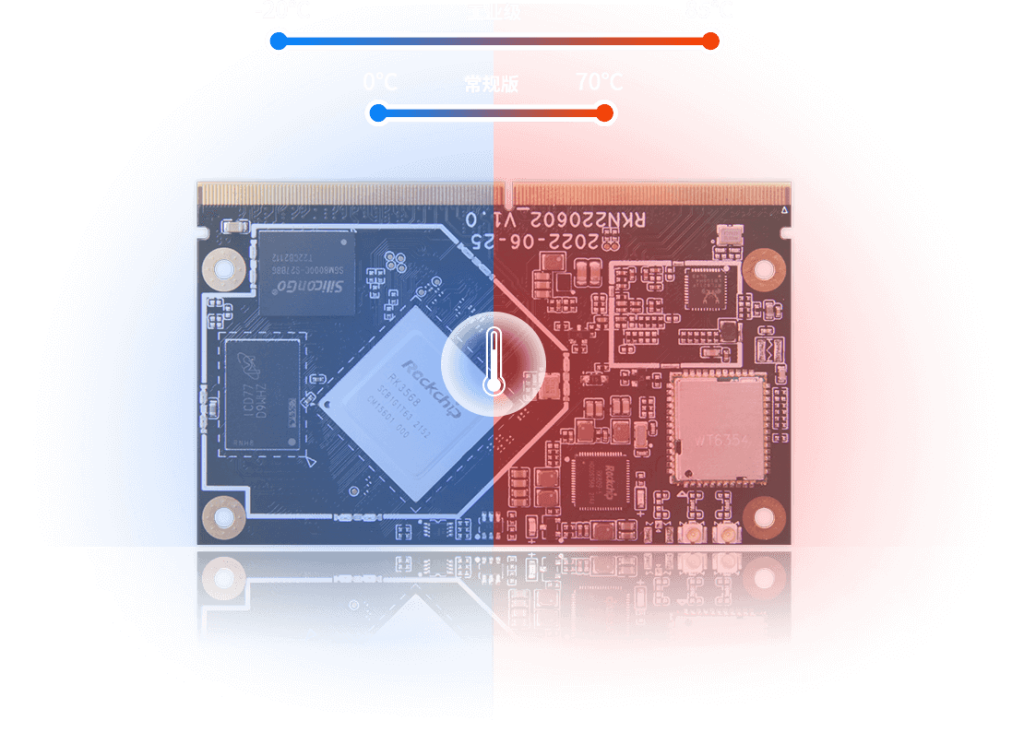

工业级产品标准,无惧各种严苛的工作环境

可选工业级处理器和元器件,通过严格的工业标准进行测试和生产,确保产品在严苛环境下的可靠性、安全性和稳定性,无论是-20°C的极寒,还是85°C的高温,都能7×24小时不间断稳定运行,满足工业级应用需求,适用于各种严苛的工作环境。

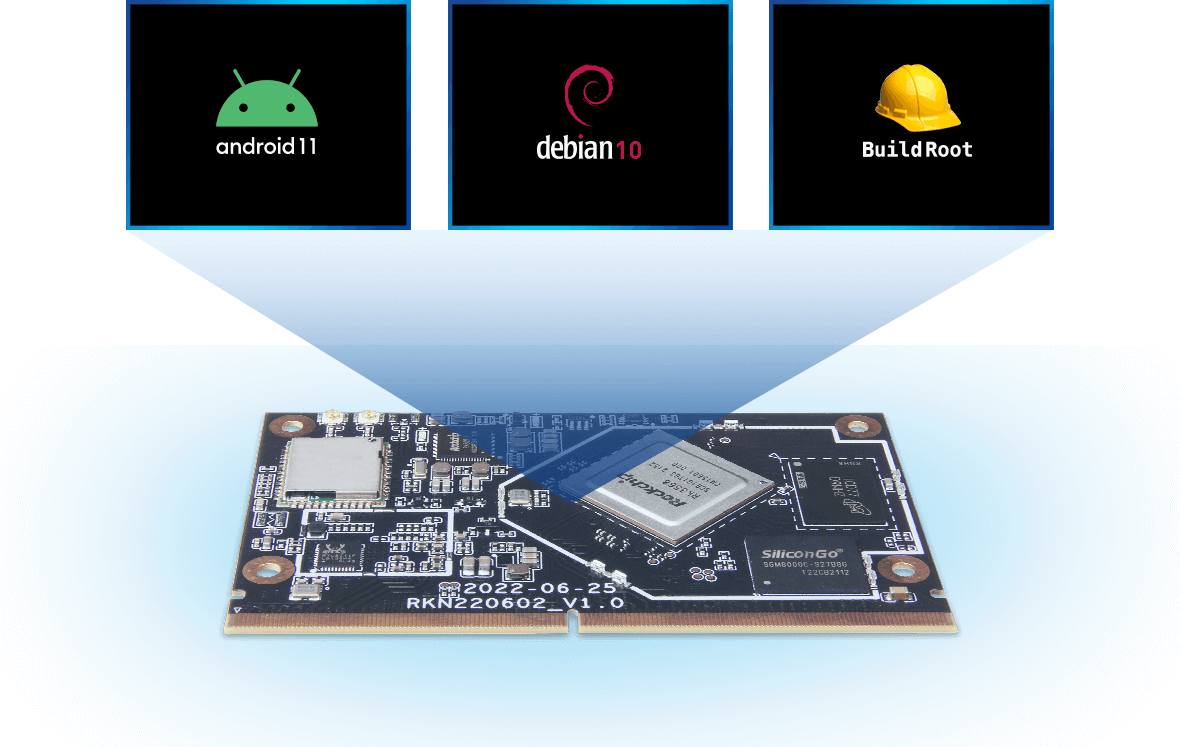

支持Android&Linux系统,提供内核底层深度定制

支持Android、Linux(Debian、Ubuntu、BuildRooT)等多种操作系统,并可实现操作系统内核底层的深度定制服务,满足客户个性化、多样化的定制需求,为终端产品研发提供安全稳定的系统环境。

 双千兆网络接口,强大的网络通信能力

配置双千兆网络接口,支持Wifi,蓝牙,支持4G/5G通信模块接口扩展,可通过双网卡访问和传输内外网的数据,提高网络传输效率,满足NVR、工业网关等多网口产品需求。

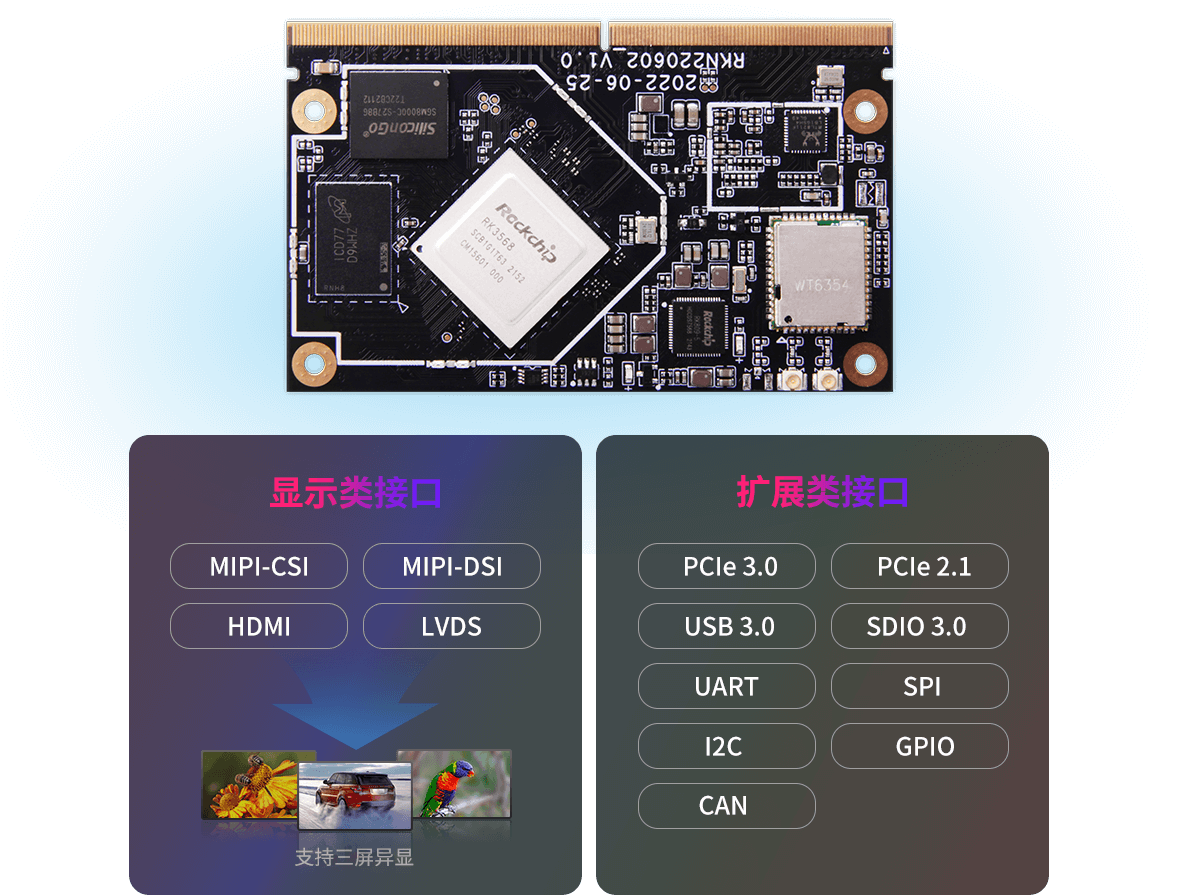

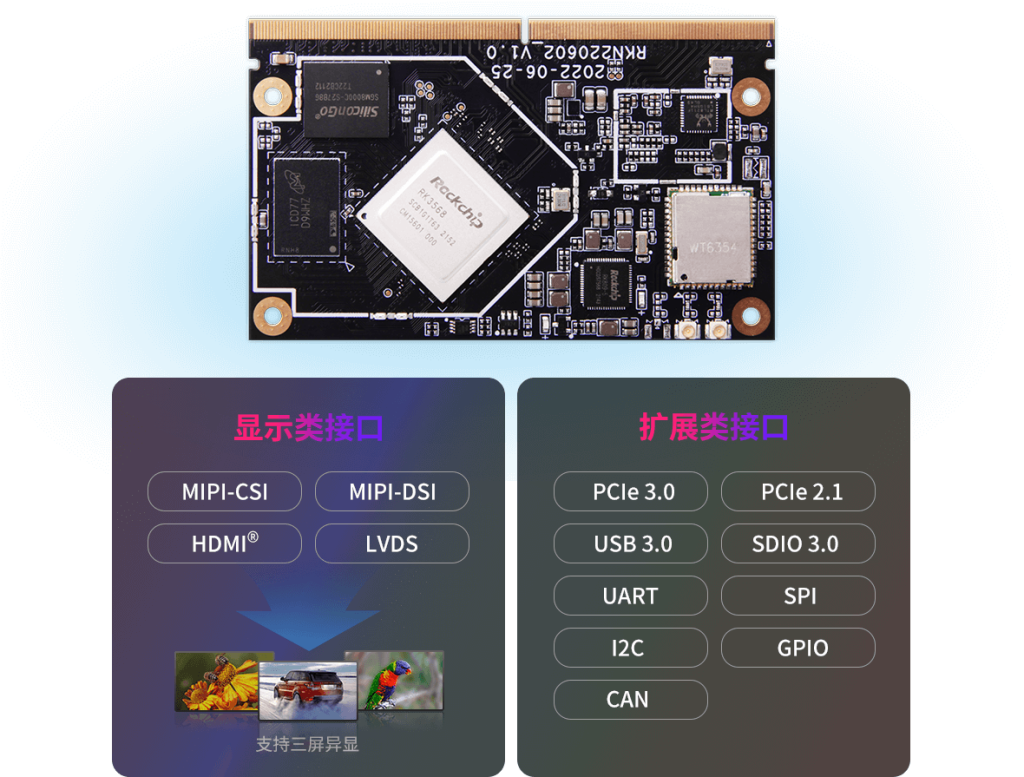

丰富的显示及外设扩展接口

拥有MIPI-CSI、 MIPI-DSI、 LVDS和HDMI等多种视频输入输出接口,最多可支持三屏异显输出,支持PCIE 3.0、PCIe 2.1、USB 3.0、SDIO 3.0 UART/SPI/I2C/GPIO/CAN等功能接口, 满足产品不同应用场景的接口扩展需求。

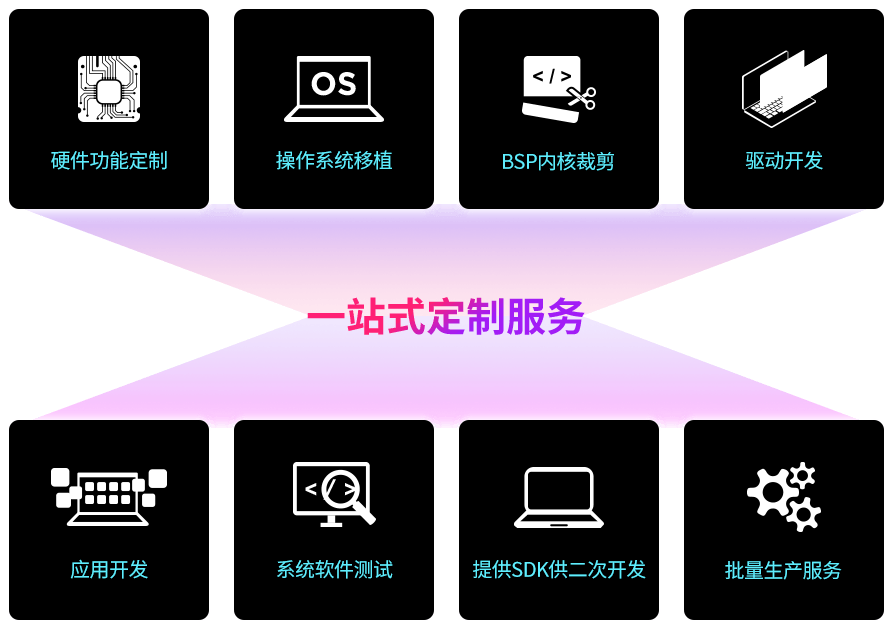

不止硬件,全方位的一站式定制服务

金亚太拥有25年ARM产品的技术研发沉淀和合作伙伴资源,不仅为客户提供硬件功能定制设计,还能提供跨SOC平台的操作系统移植、BSP内核裁剪及驱动开发、基于场景的应用软件开发、整体的系统软件测试服务、完善的SDK二次开发接口等一站式顾问服务,借助公司自有近3万㎡生产工厂,帮助客户极大缩短从产品选型、研发立项、小量试产到量产交货的周期。

应用场景

智能安防、智慧商显、工业控制、AIoT、人脸闸机,车载中控、云终端、影音娱乐

处理器 SoC RockChip RK3568
CPU 4×Cortex-A55
GPU ARM G52 2EE
Supports OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1
Embedded high-performance 2D acceleration hardware
NPU 1Tops@INT8,集成高性能AI加速器RKNN NPU
支持Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet一键式切换
ISP 8M ISP
编解码 视频解码:
4096×2304@60fps H.265/H.264/VP9
1920×1088@60fps MPEG-4/MPEG-2/MPEG-1/VC-1/VP8
720×576@60fps H.263
视频编码:
1920×1080@60fps H.264/AVC BP/MP/HP
1920×1080@60fps H.265/HEVC
*支持旋转和镜像的YUV/RGB视频源
存储规格 RAM 2GB / 4GB / 8GB LPDDR4
ROM 32GB / 64GB / 128GB eMMC
通讯方式 以太网 集成2*GMAC/SDIO3.0/USB3.0接口,可扩展千兆以太网、WiFi/蓝牙
移动通信 5G/4G LTE
WiFi WiFi a/b/g/n/ac
蓝牙 蓝牙
扩展接口 USB 1 × USB3.0,2 × USB2.0Host ,1 × USB3.0 OTG
其他接口 1 x PCIe 3.0,1 x PCIe 2.0,4 × I2C,6 × UART,2 × SPI,1 × CAN,1 × SDMMC,1 x I2S,Multiple GPIO
音视频接口 视频输入 1 × MIPI CSI (4 Lane)
视频输出 1 × HDMI2.1 (4K@60Hz)
1 × MIPI-DSI
1 x LVDS
音频输出 I2S0 with 8 channel
I2S1 with 8 channel
I2S2/I2S3 with 2 channel
PDM
TDM
Digital Audio Codec
电源 电源 DC输入电压:5V(电压误差±5%)
系 统 软 件 系统 Android 11/Debian10
外观规格 尺寸 82*50 mm
重量
环境 工作温度:-20℃~60℃
存储温度:-20℃~70℃
存储湿度:-40%~70 %
接口类型 MXM3.0
其他特性
