RK3566开发板安卓智能终端主板方案定制

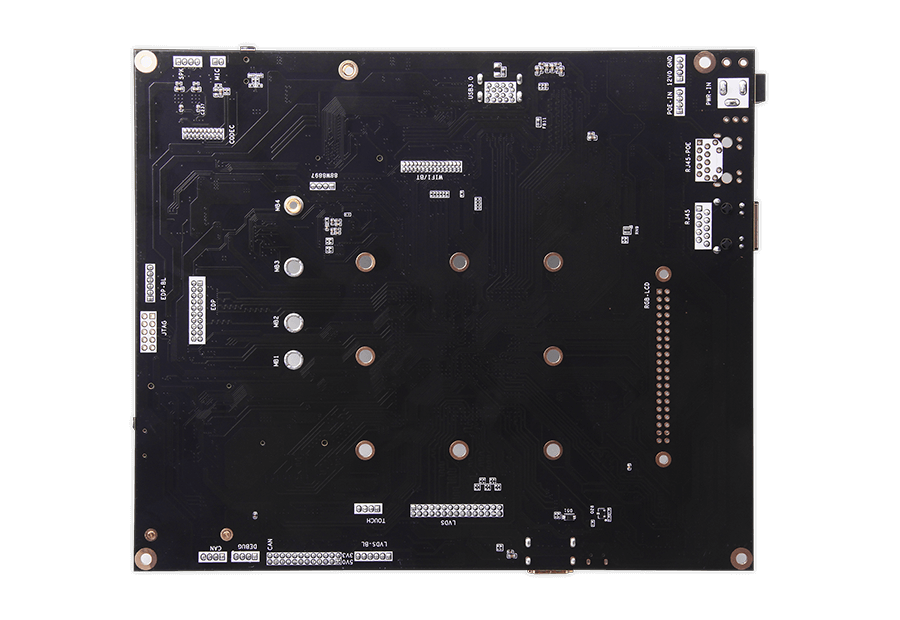

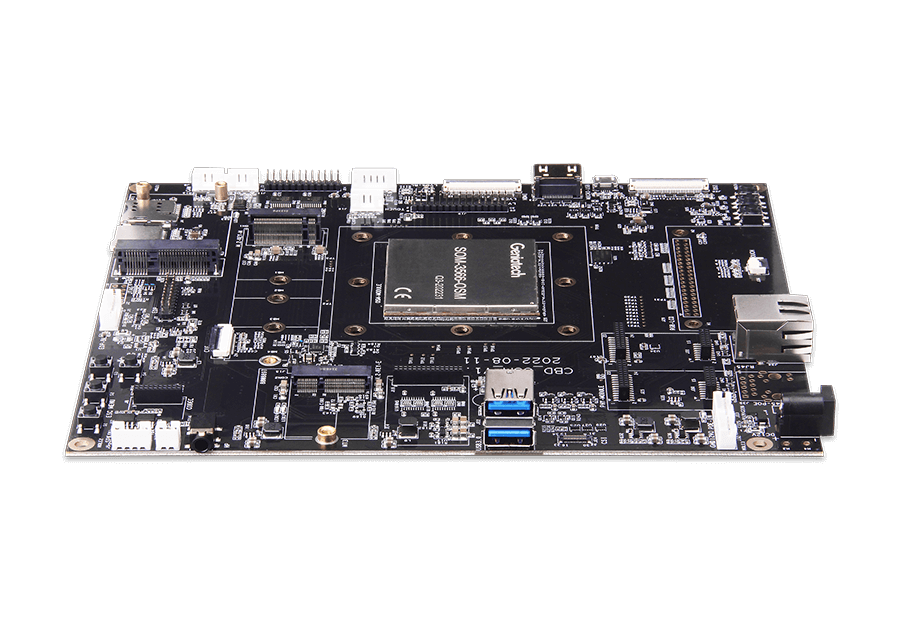

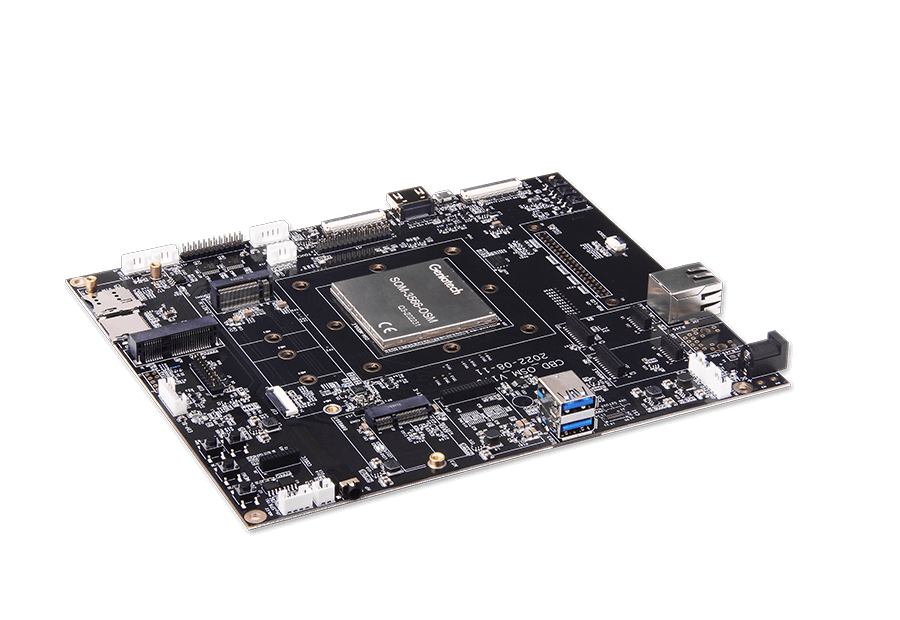

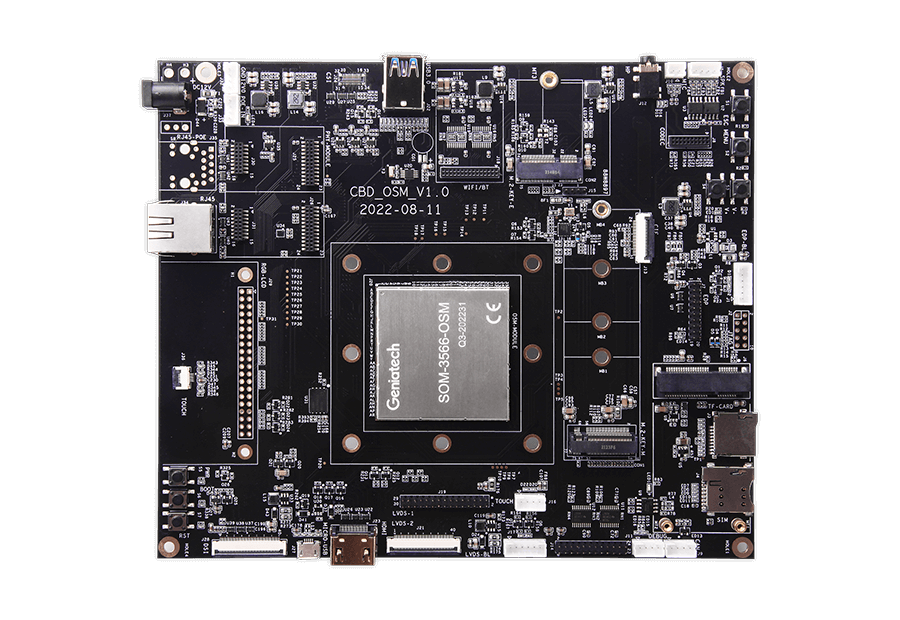

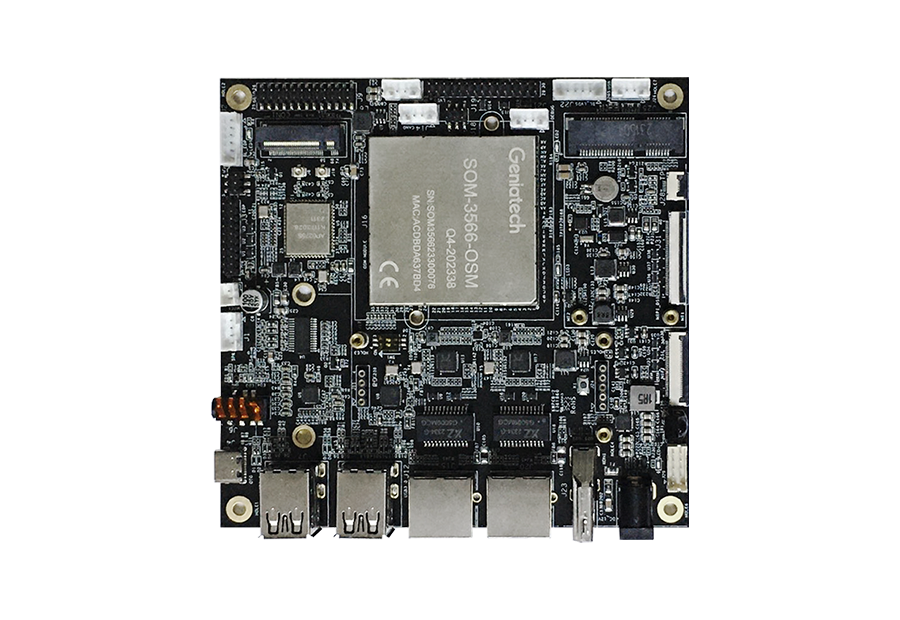

DB3566 开发板

• CPU采用4核A55架构处理器，集成G52图形处理器，内置0.8Tops NPU
• 工业级主板设计、严苛的品质管控
• 支持双千兆传输速率，可支持使用双网段上网
• 支持2路Micphone，双MIC矩阵可用于降噪
• 丰富的扩展节接口，支持M.2硬盘扩容
• 支持Android 10.0 和 Linux(Buildroot/Debian/Yocto)等多系统

功能概述

高性能

CPU采用4核A55架构处理器，集成G52图形处理器，
且内置独立NPU，算力为0.8Tops
（可用于AI视频，简单的人脸识别）8M ISP

高可靠性

工业级主板设计、严苛的品质管控、
7*24h不间断连续稳定运行

高拓展性

设备采用标准的接口、接口丰富：LVDS、eDP、SATA、 M.2、USB3.0，多个USB2.0接口、HDMIIN (MIPI)、 HDMI OUT、GTLOT、SPDIF、RF、40PIN-XPI，双千兆网口(RGMII0/RGMII1) DEBUG、RS-232、Micphone、POE

多操作系统

Android 10.0 and Linux(Buildroot/Debian/Ypcto)

高性价比，低功耗

支持具有高性价比的LPDDR4X，同时支持触摸屏低功耗模式，可有效降低产品功耗

支持双千兆网口(RGMII0/RGMII1)

支持双千兆传输速率，可支持使用双网段上网

语音降噪

支持2路Micphone，双MIC矩阵可用于降噪，满足会议等对拾音高要求的场景

M.2接口

M.2 支持PC1e2.1，兼容可随意扩展超小接口的大容量存储

采用SATA3.0接口

兼容主流的硬盘接口，便利客户的资料读取写入，支持更大的存储空间以及更快的传输速率

远程设备管理

可远程唤醒、重启、待机等操作

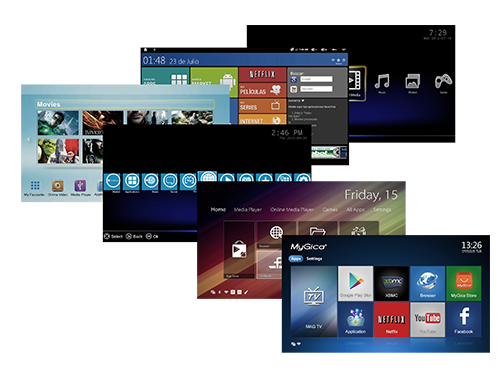

APP定制服务

个性化GUI定制服务

应用场景

AI机器人

电子书

人脸识别终端

智能POS机

商显示一体机

智能家居

规格参数

处理器	SoC	RockChip RK3566
	CPU	4×Cortex-A55
	GPU	Mali-G52-2EE Support OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 and Vulkan 1.1.
	NPU	1 TOPS，支持INT8/INT16/FP16/BFP16混合运算，可实现基于TensorFlow, TF-lite, Pytorch, Caffe, ONNX, MXNet, Keras, Darknet等系列框架的网络模型转换
	ISP	8M ISP with 3DNR
	编解码	视频解码： supports almost full-format H.264 decoder by 4K@60fps, H.265 decoder by 4K@60fps 视频编码： support H.264/H.265 encoder by 1080p@60fps
存储规格	RAM	2GB/4GB/8GB LPDDR4
存储规格	ROM	8GB/16GB/32GB/64GB EMMC
通讯方式	以太网	1000M Ethernet
	移动通信	4G LTE（Mini PCIe）
	WiFi	Dual Band 2.4G & 5.8G
	蓝牙	BT4.0（optional）
扩展接口	USB	USB3.0 x 2，USB2.0(build-in) x 1，Micro USB x 1
扩展接口	其他接口	CAN × 1，24PIN 扩展接口，MIPI CSI × 1，M.2 x 2
音视频接口	视频输入	/
	视频输出	HDMI OUT x 1 LVDS x 1 eDP x 1 MIPI DSI x 1 RGB x 1
	音频输出	SPK x 1(3W x 1) MIC IN x 1 HEADPHONE x 1
电源	电源输入	DC IN 12V/2A
系统软	支持系统	Android 11.0/Debian 10
外观规格	尺寸	170mm x 138mm
	重量	70g
	环境	工作温度：商规 (0 ~60℃）/工规 (-20 ~85℃）储存温度：-20 ~85℃ 工作湿度：10%~90%
	其他特性	支持硬件看门狗 & RTC
