SSD201/SSD202超高性价比核心板
SOM-201/SOM-202
• Sigmastar SSD201/SSD202高度集成处理器,Cortex-A7双核,1.2 GHz主频
• 极高的性价比之选,适用于各种对性能要求不高,但对成本要求苛刻的应用场景

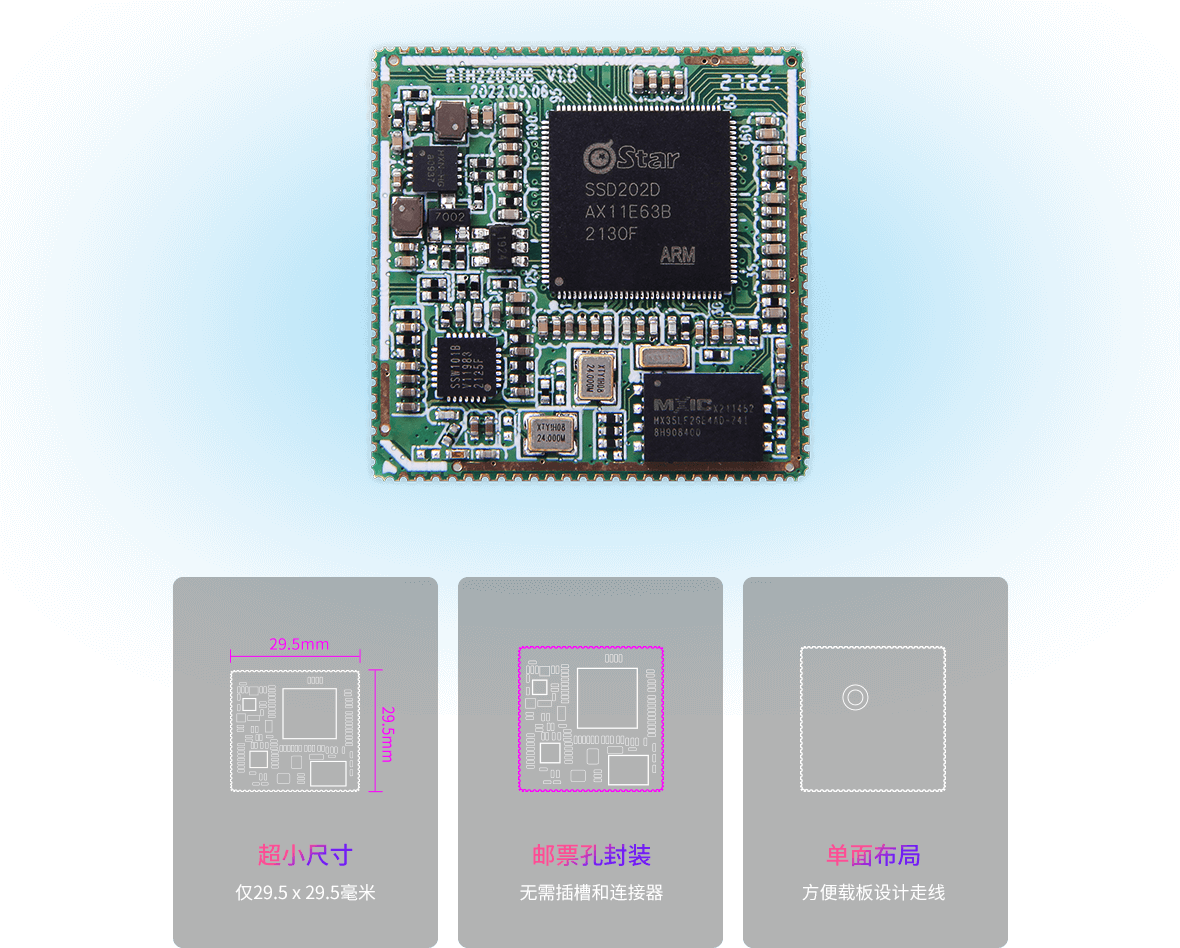

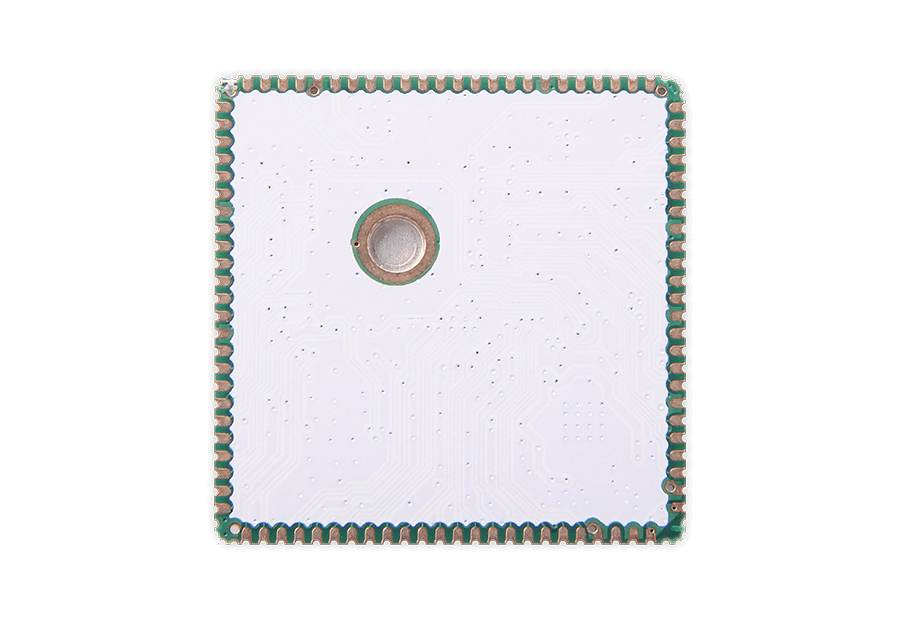

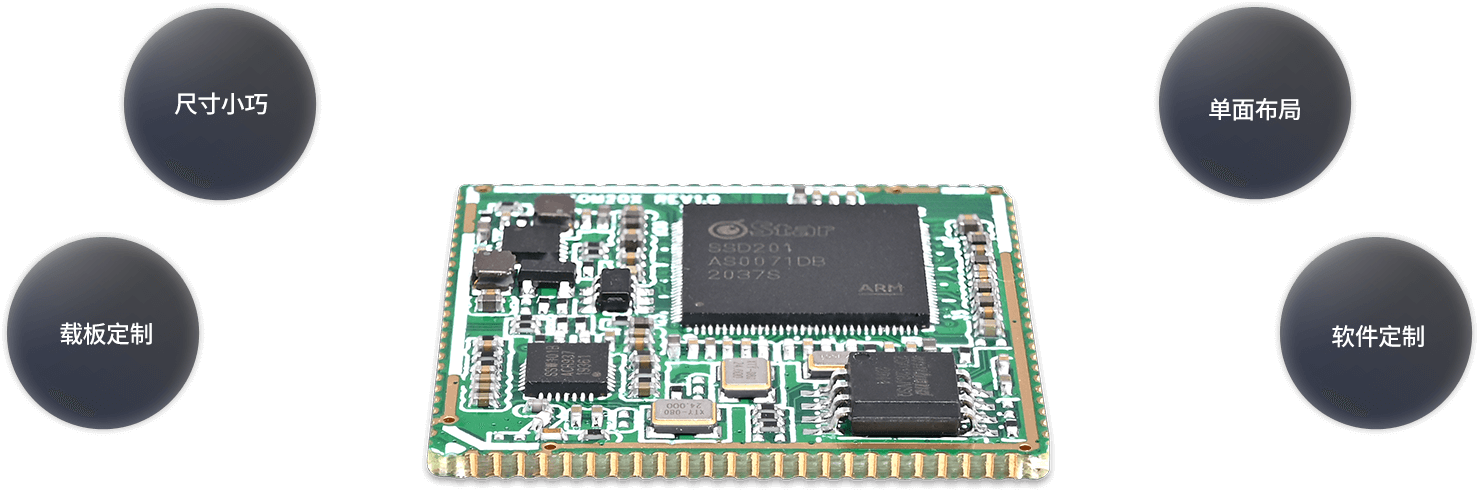

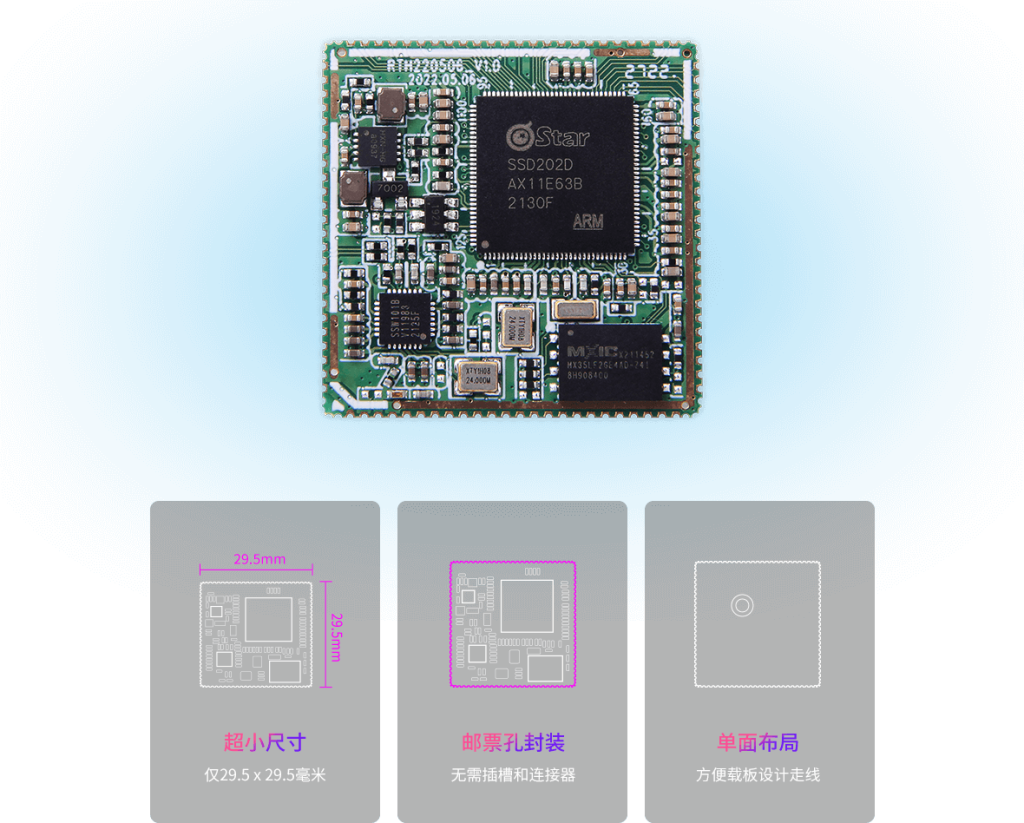

• 超小尺寸,大小仅29.5*29.5毫米,单面设计布局,96 Pin 1.1毫米引脚间距
• 支持双路100M网络接口,集成一路100M PHY和802.11a/b/g/n 2.4G Wi-Fi
• 定制的嵌入式Linux4.9操作系统,极快的系统开机速度

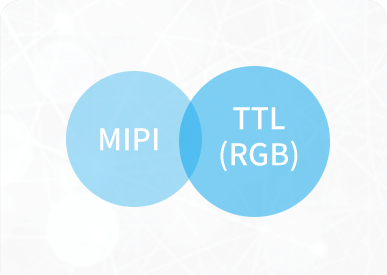

• 支持MIPI-DSI 4通道接口,支持最大分辨率FHD1920 x1080@60fps
• 支持Secure boot,AES/DES/3DES密码引擎,安全引导和个性化身份验证机制来保护系统
• 搭载I2C、UART、USB、RS232、RS485、CAN、音视频输入输出等丰富外设接口
• 沉金工艺扎实用料,工作温度-20~80℃,保障在恶劣环境下7×24小时稳定运行

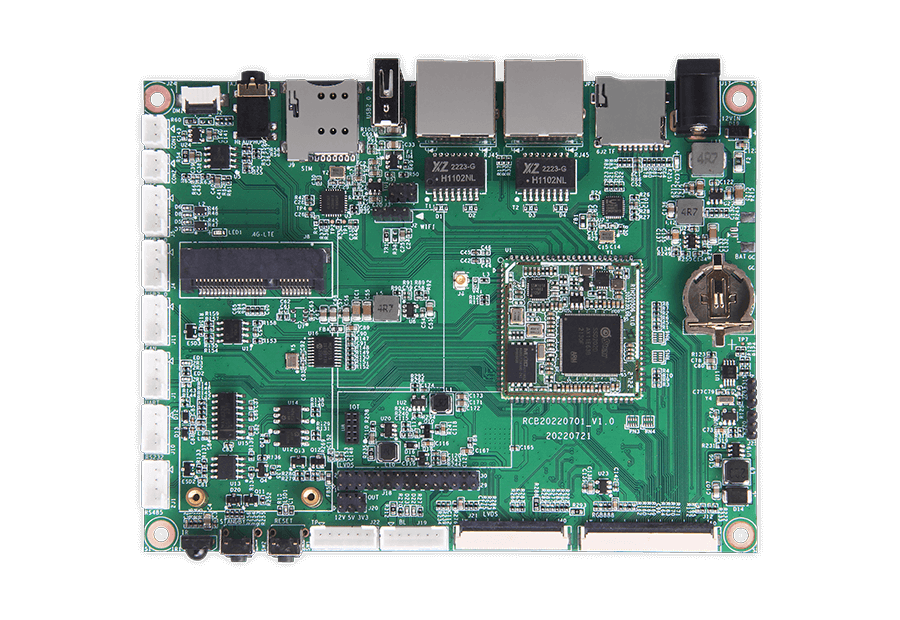

• 开放式载板设计,提供完善的技术资料,支持全方位的一站式定制服务

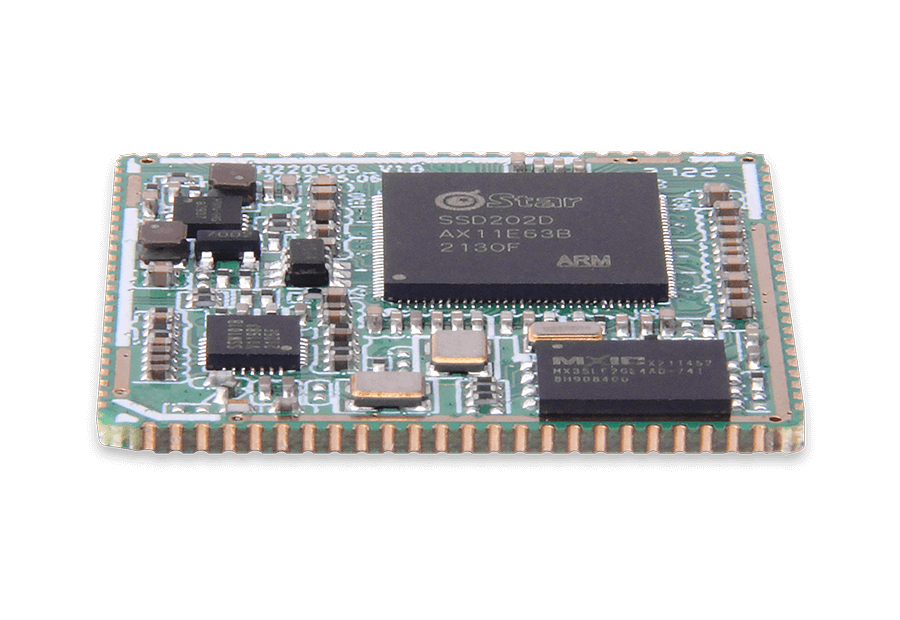

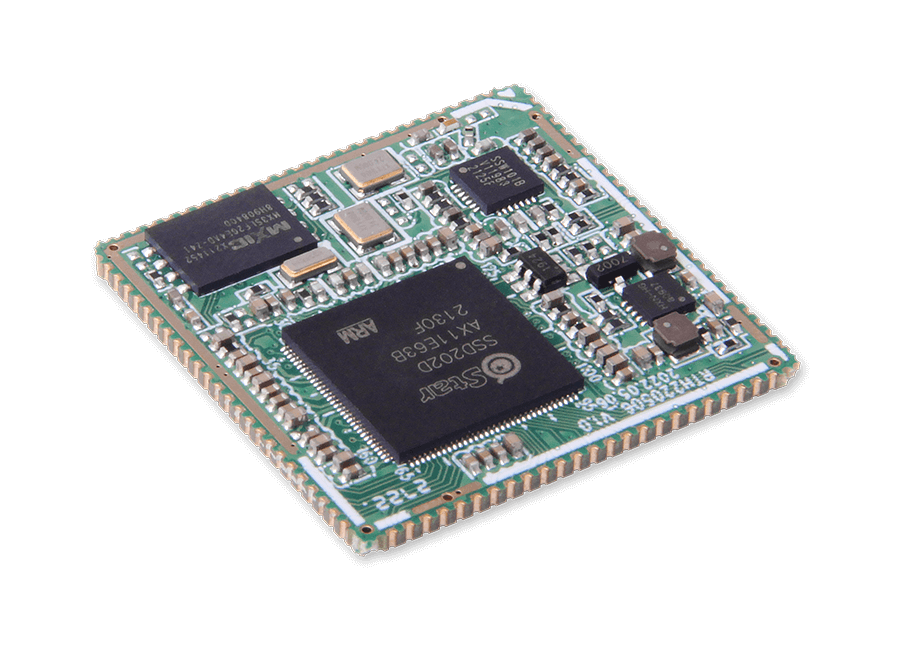

SOM-201/SOM-202超高性价比核心板

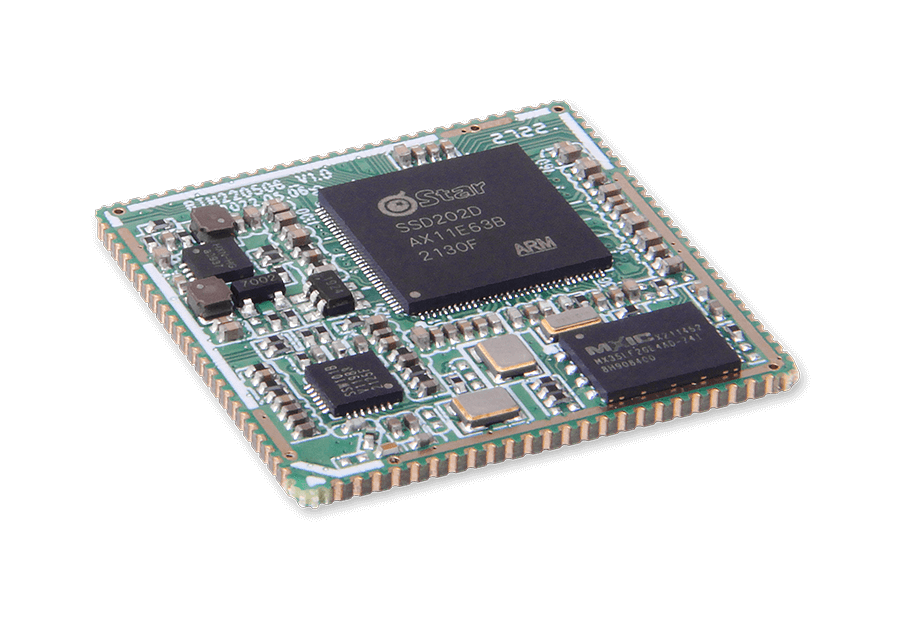

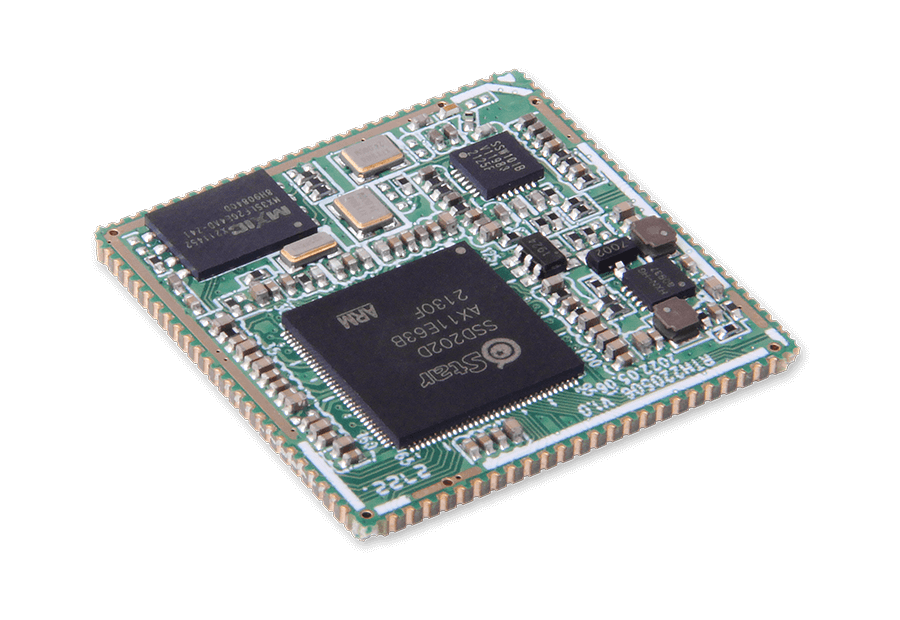

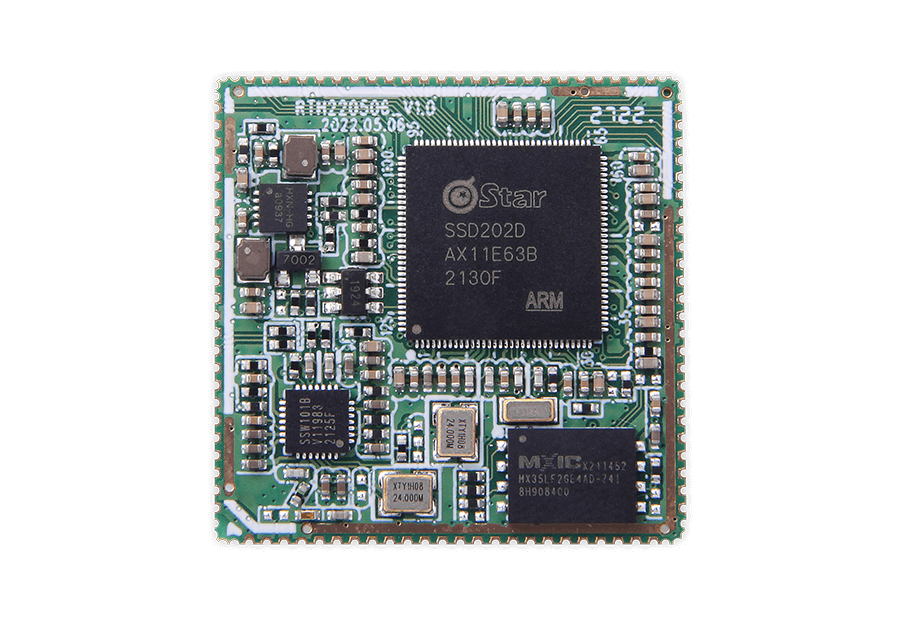

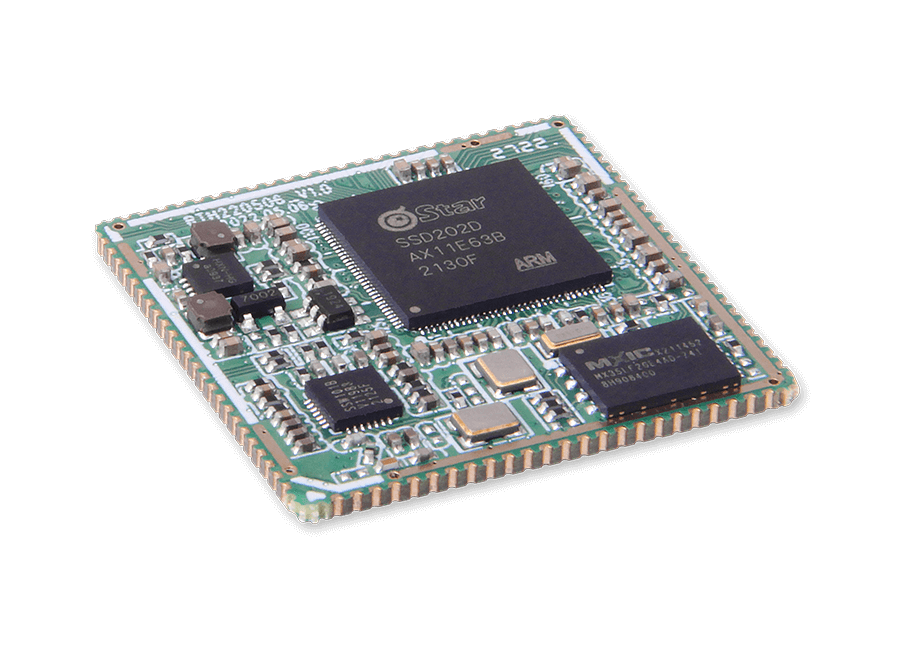

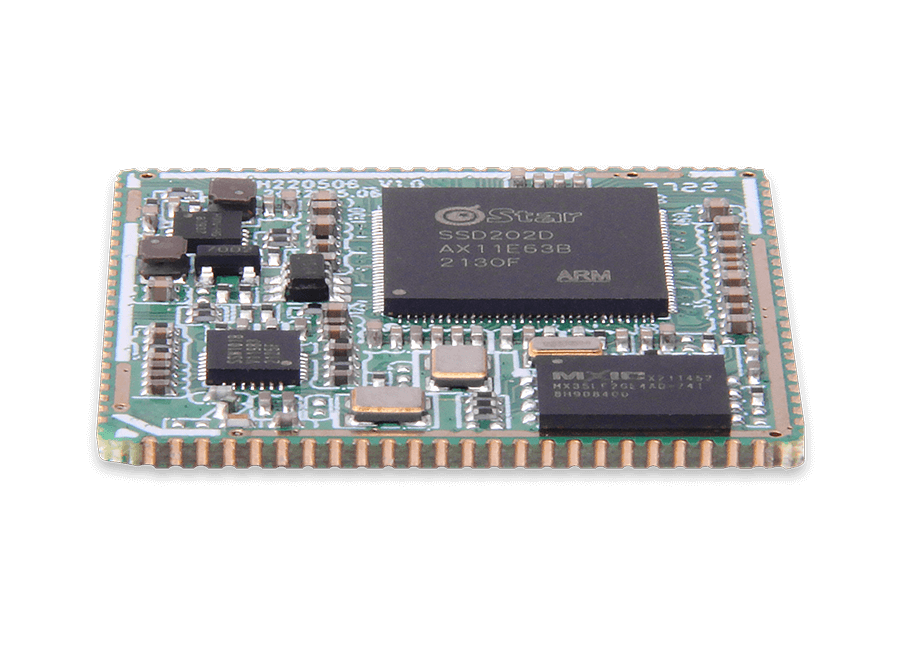

SOM-201/SOM-202是一款基于Sigmastar SSD201/SSD202 SoC开发的高性价比核心板,大小仅29.5x 29.5毫米,内置Neon和FPU,集成H2.64/AVC、H.265/HEVC解码器,板载内存、Wi-Fi、闪存、PHY、显示输出和电源电路,广泛适用于智能楼宇显示终端、智能家电、智能家居显示屏、VOIP-SIP话机、电动车仪表、工业物联网网关、工业HMI等各种对性能要求不高,但对成本要求苛刻的应用场景。
高度集成处理器,极高的性价比之选
ARM Cortex-A7双核处理器,1.2GHz主频,内置64MB/128MB DDR RAM,内置2D图形引擎,集成H.264/H.265视频解码器,支持MIPI-DSI/RGB等显示接口输出1920 x1080@60fps最大分辨率。
开放式系统软件设计,强大的软件定制能力

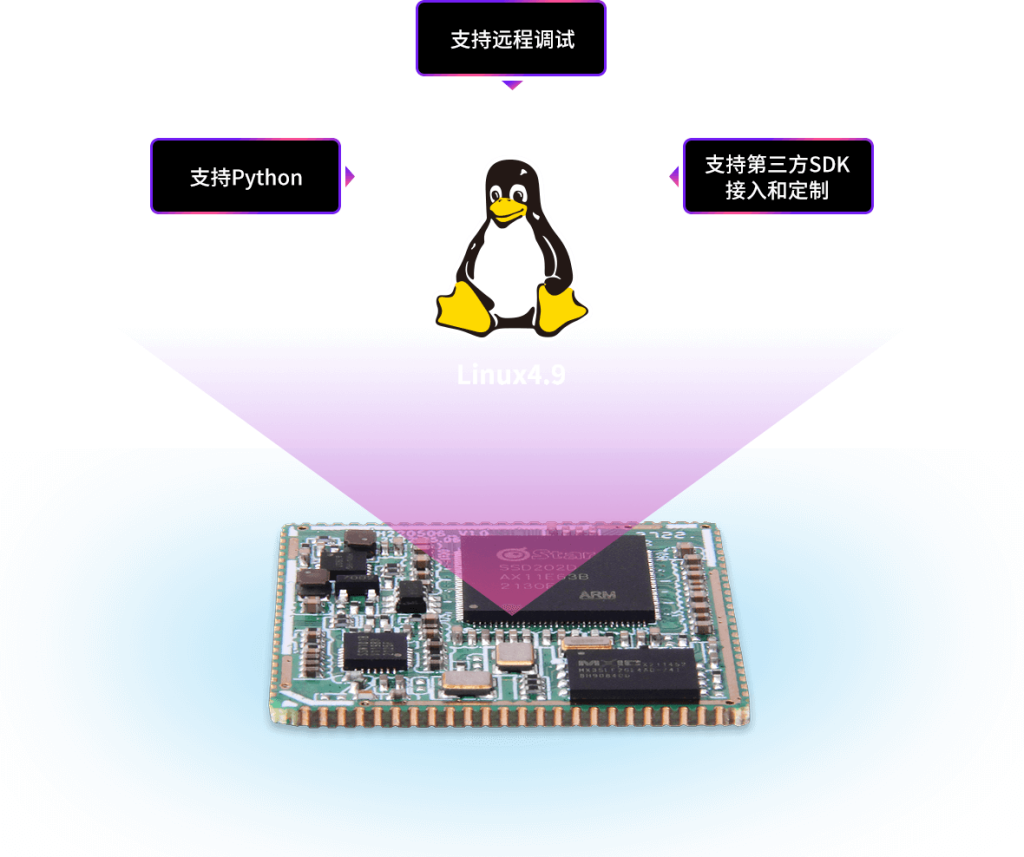

定制的嵌入式linux4.9操作系统,开机速度非常快,支持Python、远程调试,支持第三方SDK接入和定制,可提供包含系统内核修改、驱动程序移植、应用程序开发和UI界面定制等一整套完整的软件系统定制服务,为产品研产提供安全稳定的系统环境。
提供完善的技术资料,可高效进行二次开发
可提供包括底板参考设计资料、配套源代码、技术文档、API接口和SDK开发工具等完善的技术资料,让二次开发变得更简单、便捷和高效,助力客户快速打造自主可控的定制化产品。
超长供货期,为产品长生命周期保驾护航
SSD201/SSD202芯片包含在Sigmastar产品长期供应计划中,10年+超长稳定供货期,为客户定制的嵌入式产品提供稳定的产品供应,保障产品的长生命周期。

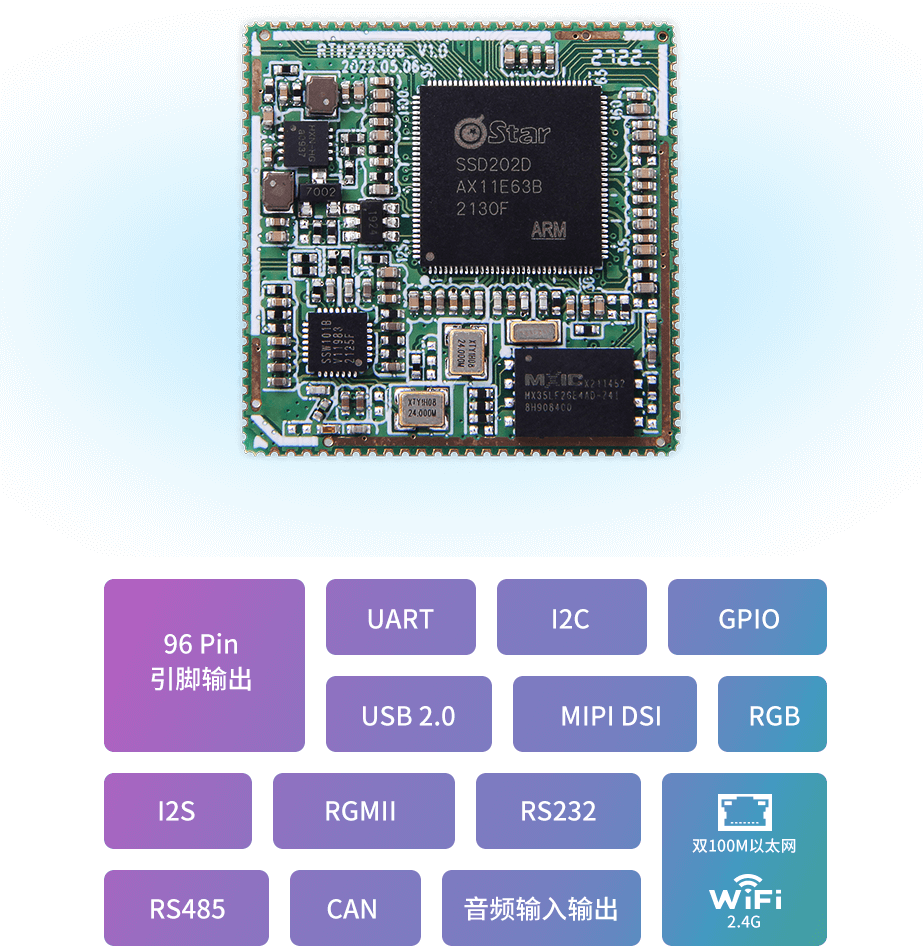

丰富的扩展接口,支持多种网络通信
96 Pin引脚输出,支持UART、I2C、GPIO、USB2.0、MIPI DSI、RGB、I2S、RGMII、RS232、RS485、CAN、音频输入输出等丰富扩展接口,支持双100M以太网、2.4G Wi-Fi,为产品应用提供丰富的功能扩展。
不止硬件,全方位的一站式定制服务
金亚太拥有25年ARM产品深度研发沉淀和技术资源,不仅能为客户提供硬件功能和定制设计,还能提供跨SoC平台的操作系统移植、BSP内核裁剪及驱动调试、基于场景的应用软件开发,整体的系统软件测试,完善的SDK二次开发等一站式定制服务,借助公司近3万平米的自建生产工厂,帮助客户极大缩短从产品选型、研发立项、小量试产到量产交货的周期,快速抢占市场先机。
应用场景
广泛适用智能楼宇显示终端、智能家电、智能家居显示屏、VOIP-SIP话机、电动车仪表、工业物联网网关、工业HMI等各种应用场景。
产品规格
处理器 | SoC | SigmaStar SSD202 |
CPU | 2 x Cortex-A7 up to 1.2GHz | |
GPU | / | |
NPU | / | |
ISP | / | |

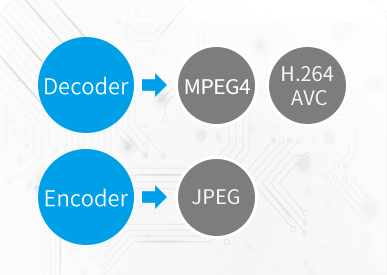

编解码 | • H.264/AVC Variable block size;CABAC/CAVLC;Support max.resolution FHD 1080P@60fps • H.265/HEVC I/P/B slices;variable CTU size;High performance CABAC decoding;Support max.resolution FHD 1080P@60fps |
|

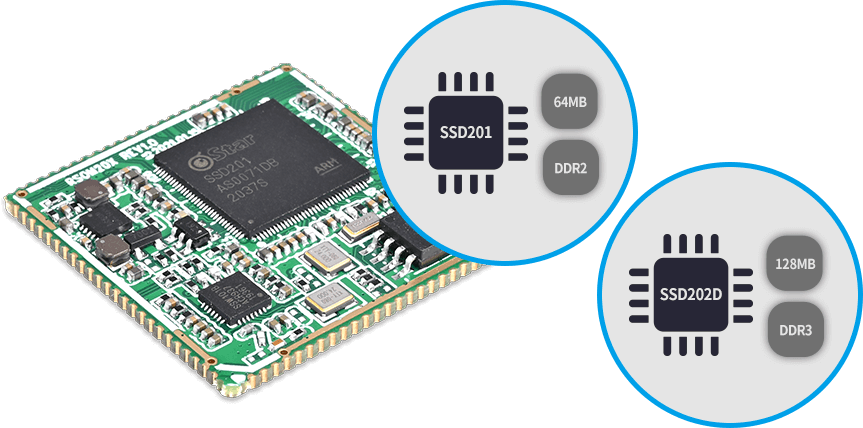

存储规格 | RAM | SOM-202 128MB DDR3 (SOM-201为64MB DDR2) |
ROM | SPI-NAND Flash 256MB(128MB/512MB可选) | |
通讯方式 | 以太网 | 集成2×10/100Mbps |
移动通信 | 4G LTE | |
WiFi | WiFi a/b/g/n | |
蓝牙 | / | |
扩展接口 | USB | 2× USB2.0Host |
其他接口 | 4 x UART(PM_UART used for Debug Serial) 1x SDIO2.0 (SD 2.0) 2x I2C,1 x I2S,1 x SPI,4 x PWM,Many GPIO |
|
音视频接口 | 视频输入 | / |
视频输出 | MIPI/RGB: MIPI TX DSI 4-lan with max, 1.5Gbps and output up to FHD 60fps; SupportsFHD graphic layer with Index 4/8,ARGB1555/ARGB4444/ARGB8888,RGB565, and YUV422 format. |
|
音频输出 | 1 x AMIC 1 x DMIC 1 x LINEOUTR/L,8K/16K/32K/48KHz |
|
电源 | 电源输入 | DC输入电压:3.3V(电压误差±5%) |
系统软件 | 支持系统 | Linux |
外观规格 | 尺寸 | 29.5*29.5mm |
重量 | 8g | |
环境 | 工作温度:-10℃~60℃ 存储温度:-20℃~70℃ 存储湿度:-40%~70 % |
|
接口类型 | Stamp(96 PIN, 1.1mm pitch) |
