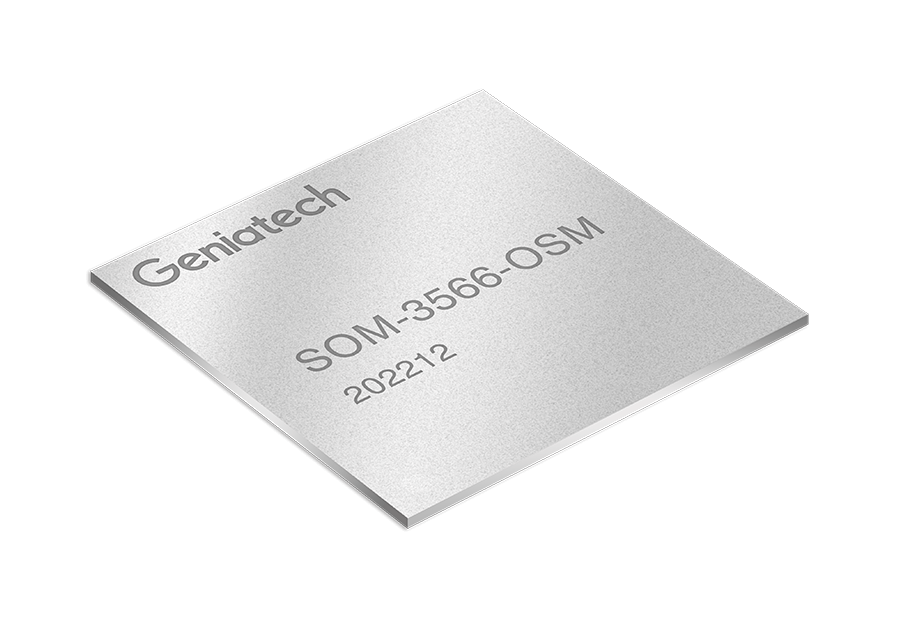

RK3566 OSM核心板

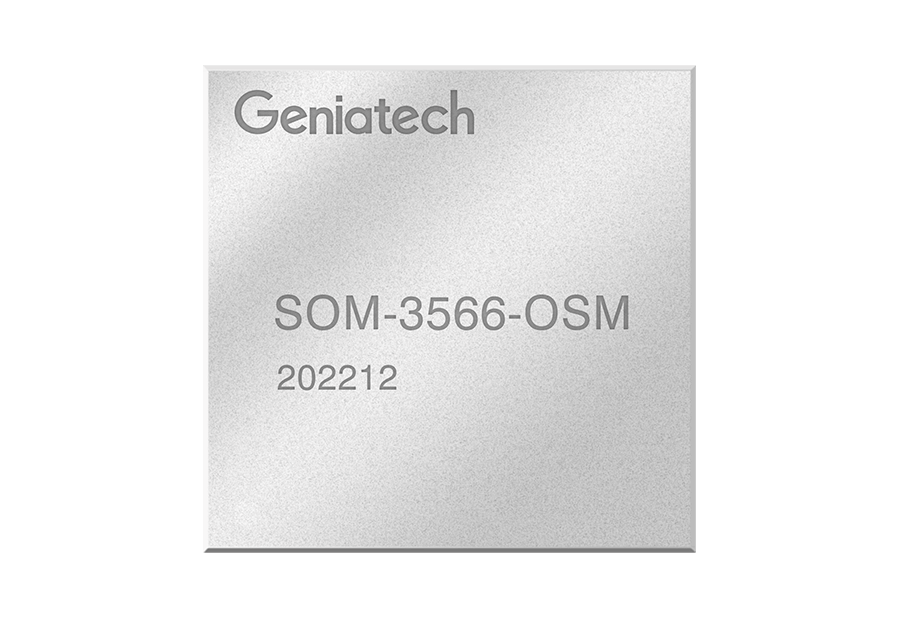

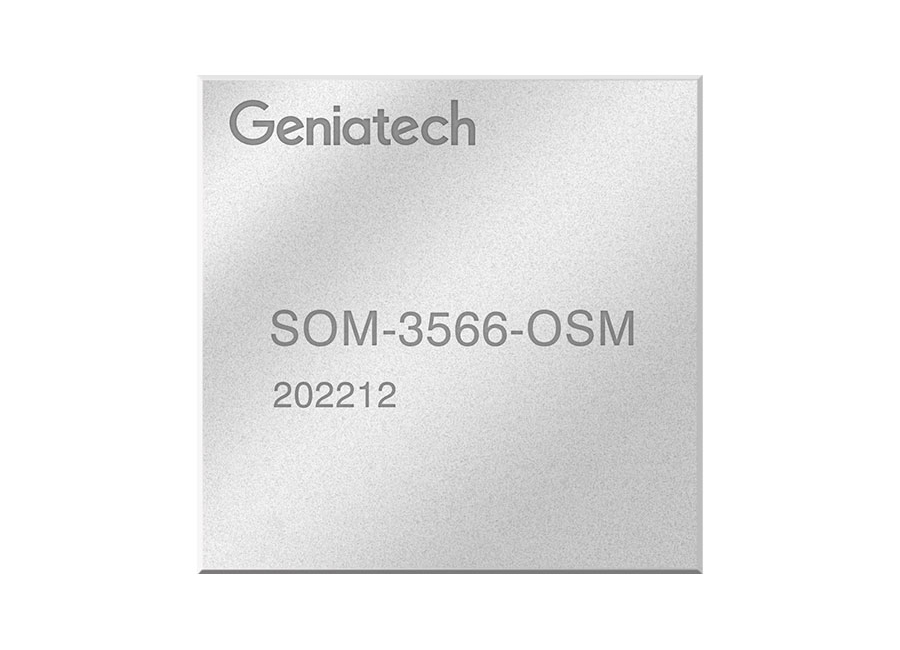

SOM-3566-OSM
SoM-3566-OSM核心板是根据SGeT (Standardization Group for Embedded Technology e.V) 最新发布的OSM(Open Standard Modules™)标准研发的嵌入式核心板，它采用Rockchip的RK3566处理器，搭配1GB/2GB/4GB/8GB (可选) 的LPDDR4和8GB eMMC存储。 LGA封装设计，不用连接器，可直接焊接在功能载板上，更加的稳定。 采用的是OSM-L的设计，尺寸小，功耗低，可供扩展的功能接口丰富，可以根据实际应用配置合适的开发板。可灵活的运用在影音娱乐主机、智能 NVR、云终端、物联网网关、 工业控制、边缘计算、人脸闸机、车载中控、商用显示设备、AIoT等应用领域。
OSM标准
根据SGeT最新发布的OSM标准研发的嵌入式核心板。
小尺寸、低成本、嵌入式模块

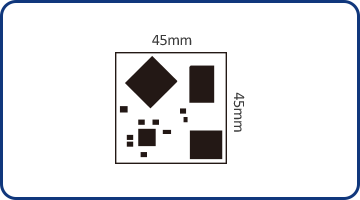

采用Size-L板型，45*45mm

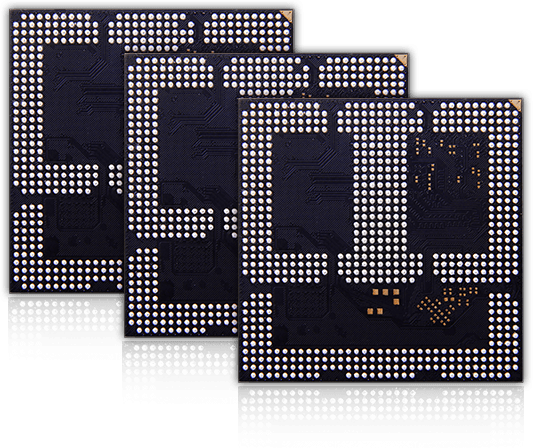

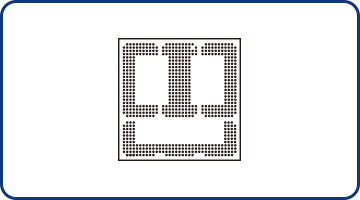

LGA 封装
无需连接器即可直接焊接 PCB
开源的设计
丰富的软硬件接口
模块化嵌入式边缘计算
对于越来越多的物联网应用，该标准有助于将模块化嵌入式计算的优势与日益增长的成本、空间和接口要求相结合。
高可靠性
搭配Rockchip RK3566 处理器，板上最大可支持8GB DDR4、128GB eMMC或512MB NAND闪存。
Rockchip RK3566 搭载四核64位Cortex-A55 处理器，主频最高可达1.8GHz，效能有大幅提升；采用22nm先进工艺，具有低功耗高性能的特点。 集成了双核心架构GPU，高性能VPU以及高效能NPU。GPU支持OpenGL ES3.2/2.0/1.1，Vulkan1.1；VPU可实现4K 60fps MPEG4 / H.264 / VP9视频解码和1080P 100fps MPEG4/H.264视频编码；NPU支持1T算力，支持Caffe/TensorFlow等主流架构模型的一键切换。
环境适用性强

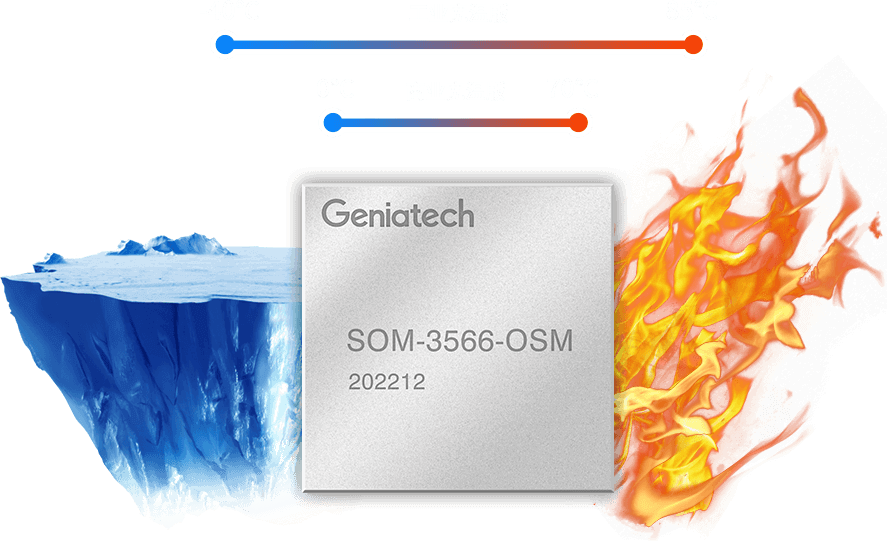

根据实际使用环境的不同，有工业宽温版和商业版配置可供选择： 工业宽温版：-40~85度 ； 商业版： 0~70度。
丰富的应用接口

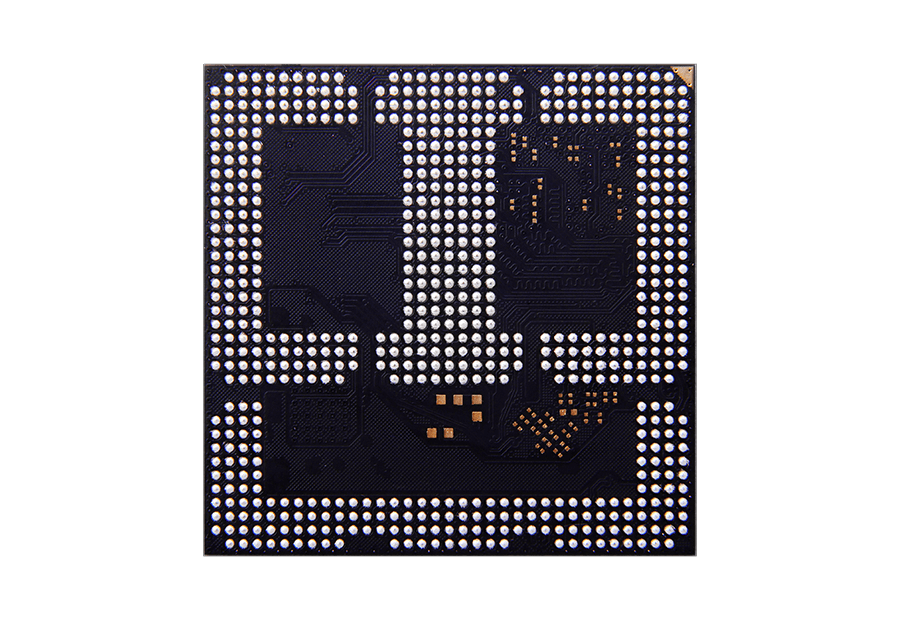

662个球形网格连接点，支持UART、I2C、SPI、ADC、PWM、GPIO、PCIE2.1、USB2.0、USB3.0、HDMI®、EDP、MIPI CSI、MIPI DSI、 I2S、RGMII、SDIO、CIF Camera 等扩展接口。

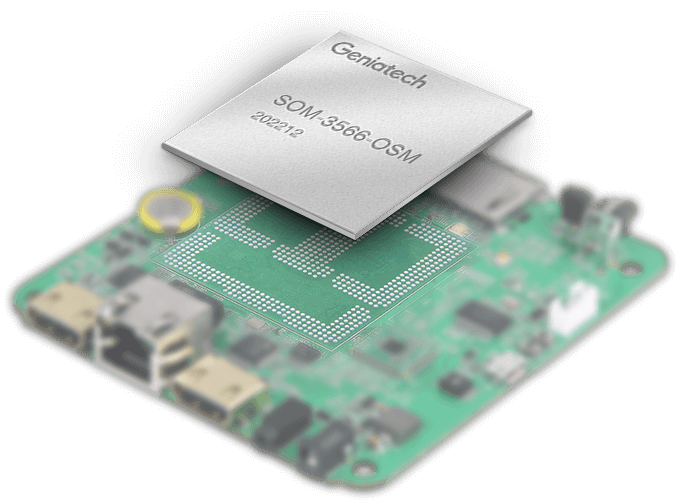

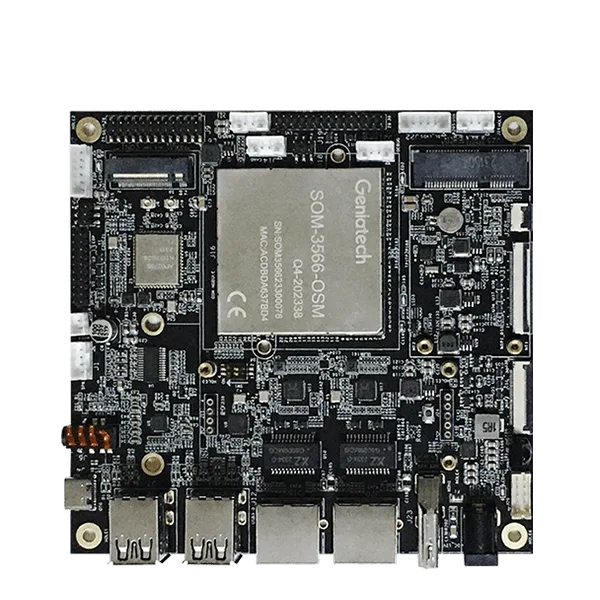

灵活的载板设计
可以根据不同的产品类型和应用配置，可以快速定制产品。
系统多样性
支持的系统：安卓、Debian、BuildRoot等
应用场景广泛
可应用于影音娱乐主机、智能 NVR、云终端、物联网网关、 工业控制、边缘计算、人脸闸机、车载中控、商用显示设备、AIoT等应用领域
产品生命周期长，可长期供货
RK3566包含在Rockchip产品长期供货计划内，旨在为您的嵌入式设计确保稳定的产品供货。硬件供货保障期至少5年，软件维护期5年。

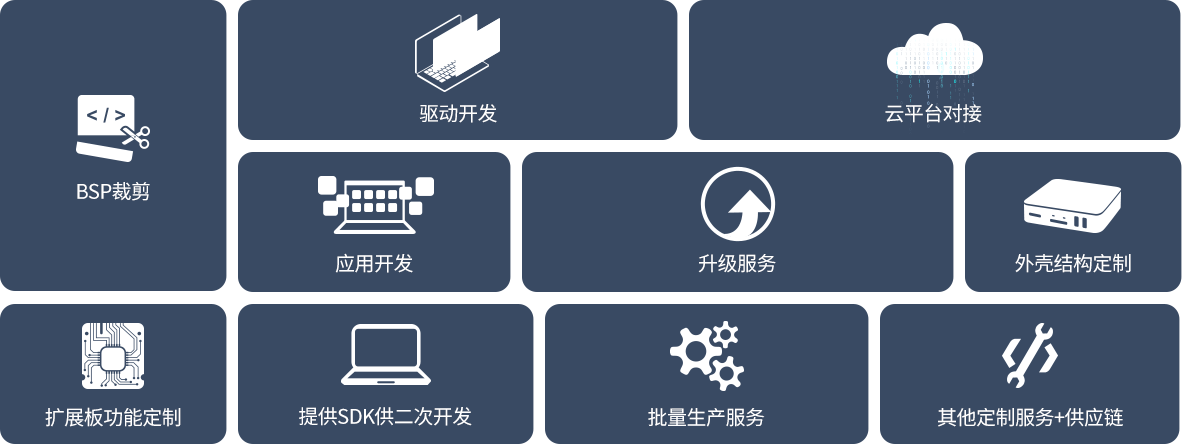

软件硬件定制服务
| 处理器 | SoC | RockChip RK3566 |
| CPU | 4 × Cortex-A55 | |
| GPU | Mali-G52-2EE Support OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 and Vulkan 1.1. |
|
| NPU | 1 TOPS，支持INT8/INT16/FP16/BFP16混合运算，支持深度学习框架: TensorFlow/TF-lite/Pytorch/Caffe/ONNX/MXNet/Keras/Darknet | |
| ISP | 8M ISP with 3DNR | |
| 编解码 | 视频解码： supports almost full-format H.264 decoder by 4K@60fps, H.265 decoder by 4K@60fps 视频编码： support H.264/H.265 encoder by 1080p@60fps |
|
| 存储规格 | RAM | 2GB/4GB/8GB LPDDR4 |
| ROM | 8GB/16GB/32GB/64GB EMMC | |
| 通讯方式 | 以太网 | 集成GMAC/SDIO3.0/USB3.0接口,可扩展千兆以太网、WiFi/蓝牙 |
| 移动通信 | 5G/4G LTE | |
| WiFi | WiFi a/b/g/n/ac | |
| 蓝牙 | 蓝牙 | |
| 扩展接口 | USB | 1 × USB Host 3.0 , 1 × USB OTG 2.0, 2 × USB Host 2.0 |
| 其他接口 | PCIe2.0，I2C，UART，SPI，SDIO3.0，USB2.0，PWM，RMII，I2S,GPIO | |
| 音视频接口 | 视频输入 | 1 × MIPI CSI (4 Lane) |
| 视频输出 | 1 × HDMI®2.1 （4K@60Hz） 1 × MIPI-DSI 1 × eDP1.3 1 x LVDS |
|
| 音频输出 | 1 x SPDIF, for audio output 1 x 8ch I²S /TDM, 1×8ch PDM, 1×2ch I²S/PCM | |
| 电源 | 电源输入 | DC输入电压：5V（电压误差±5%） 典型功耗：约1.6W(4.0V/400mA) |
| 系统软件 | 支持系统 | Android：Android 10.0 Linux ：Ubuntu Desktop、Debian11、Buildroot、RTLinux |
| 外观规格 | 尺寸 | 45mm*45mm |
| 重量 | ||
| 环境 | 工作温度：-20℃～60℃ 存储温度：-20℃～70℃ 存储湿度：-40%～70 % |
|
| 接口类型 | LGA | |
| 其他特性 |
