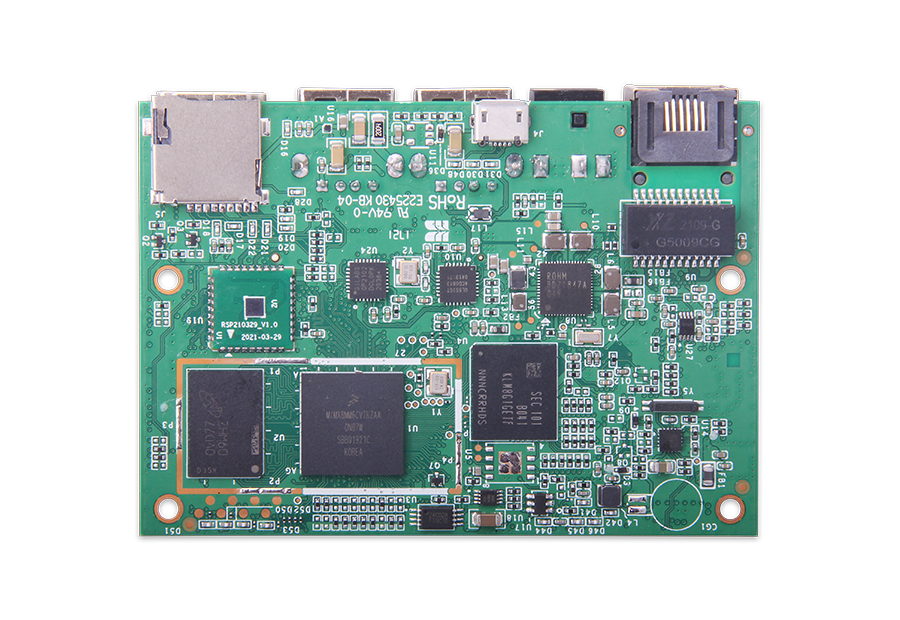

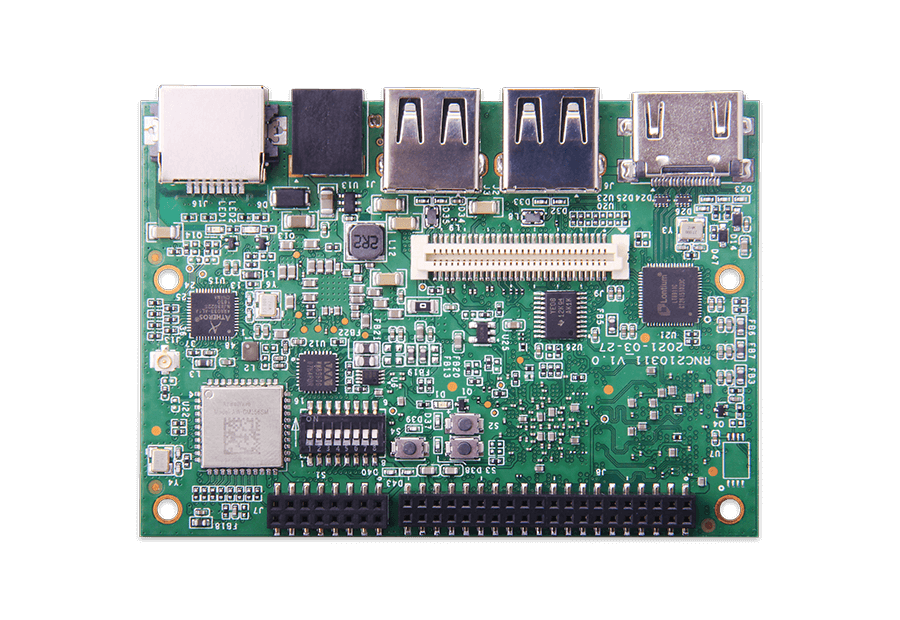

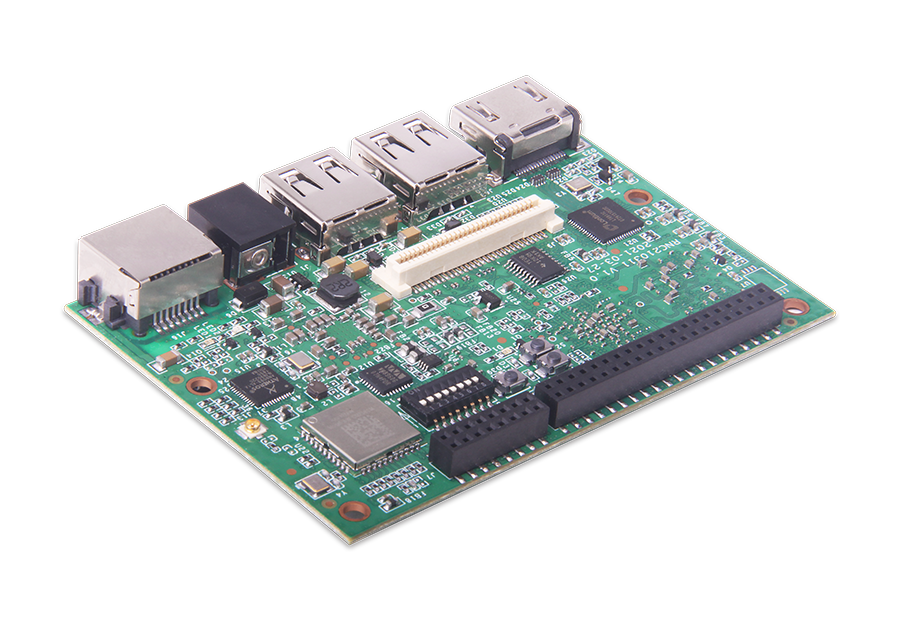

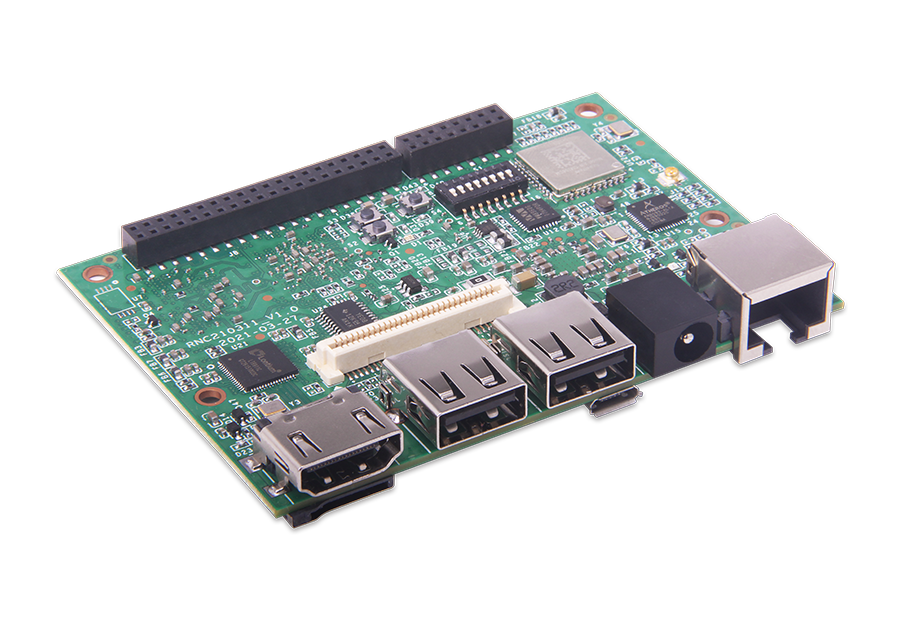

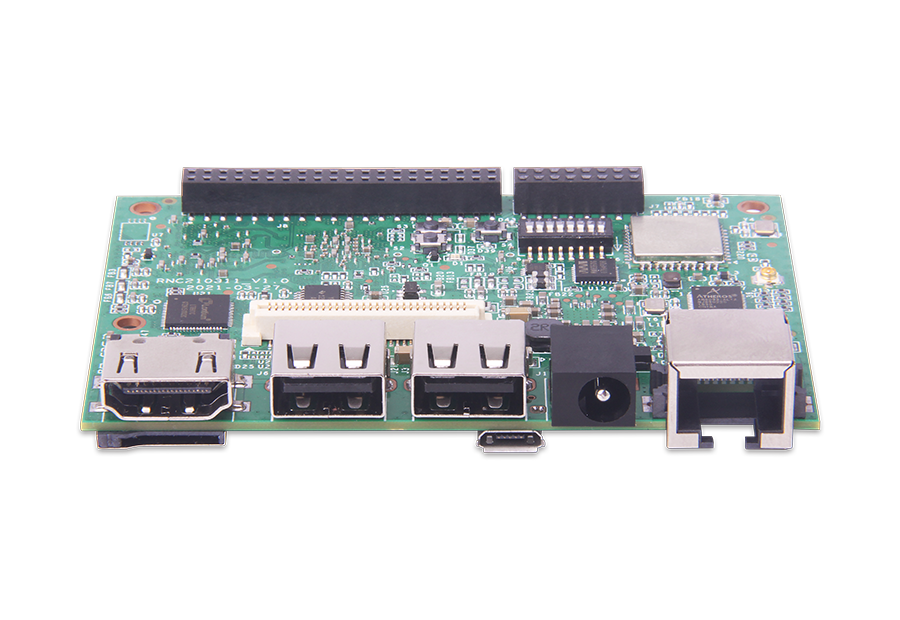

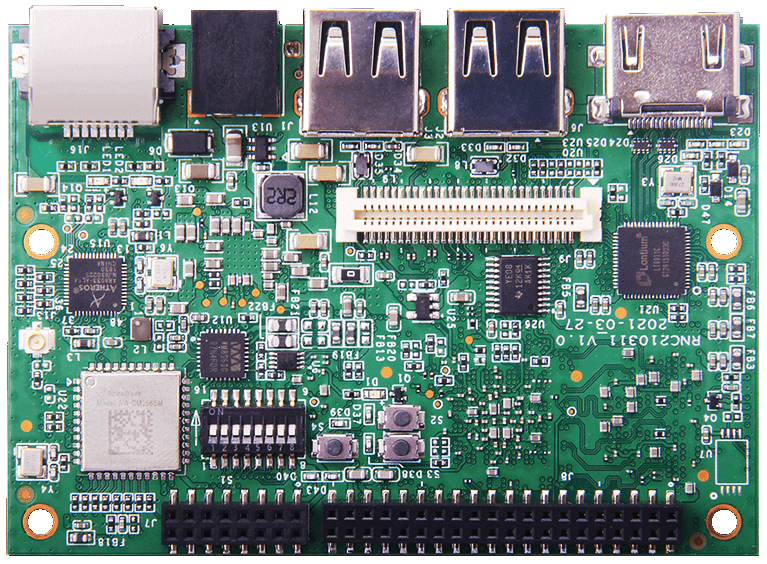

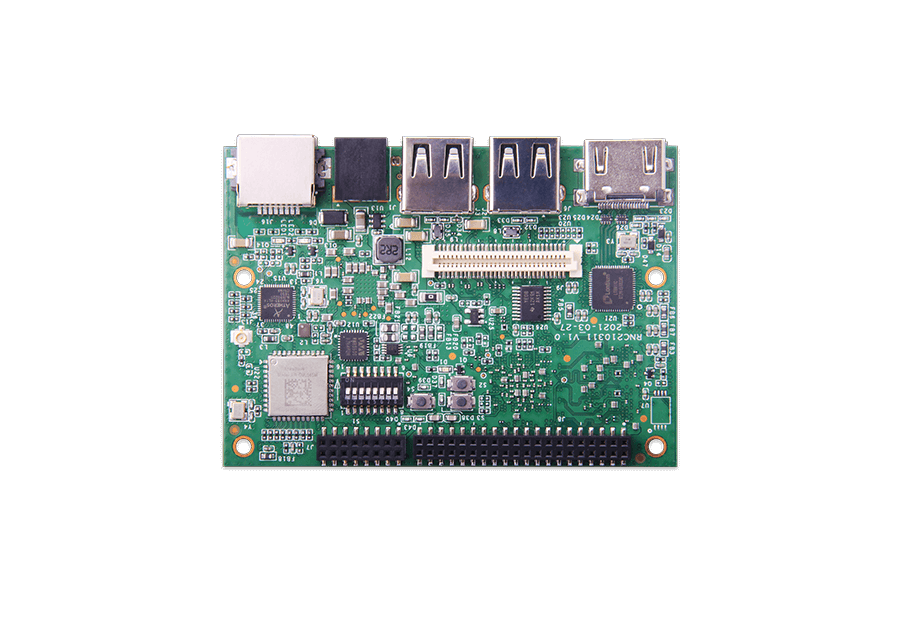

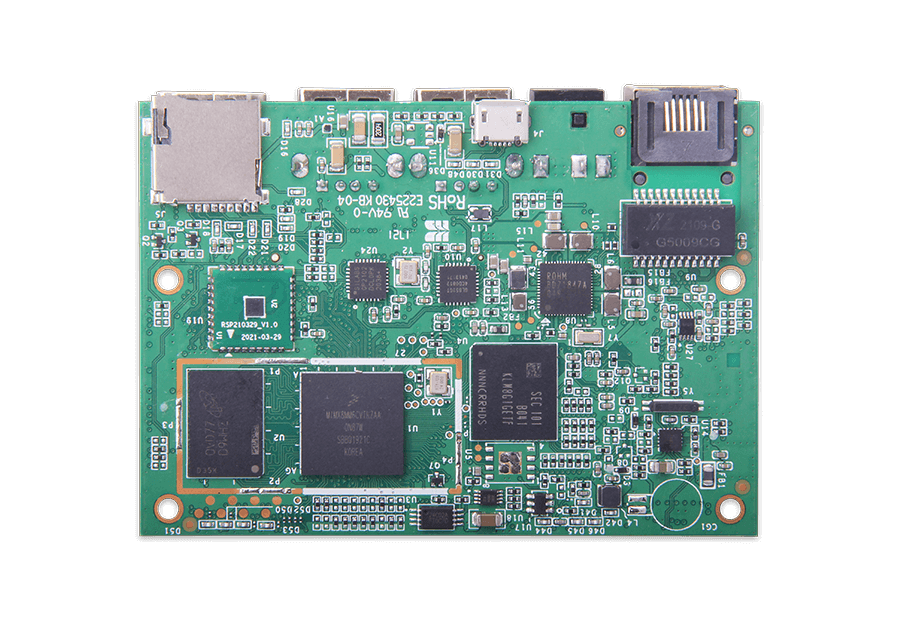

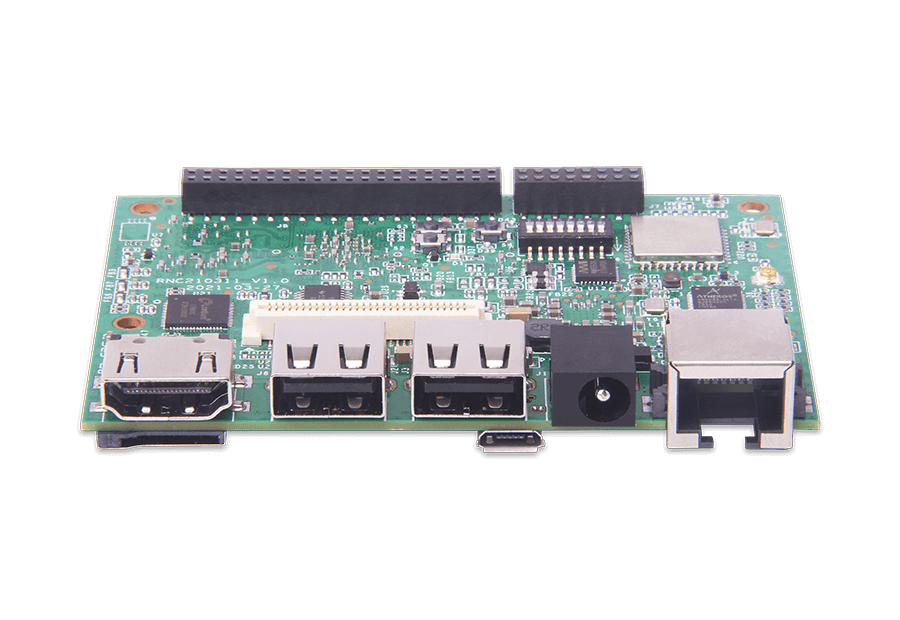

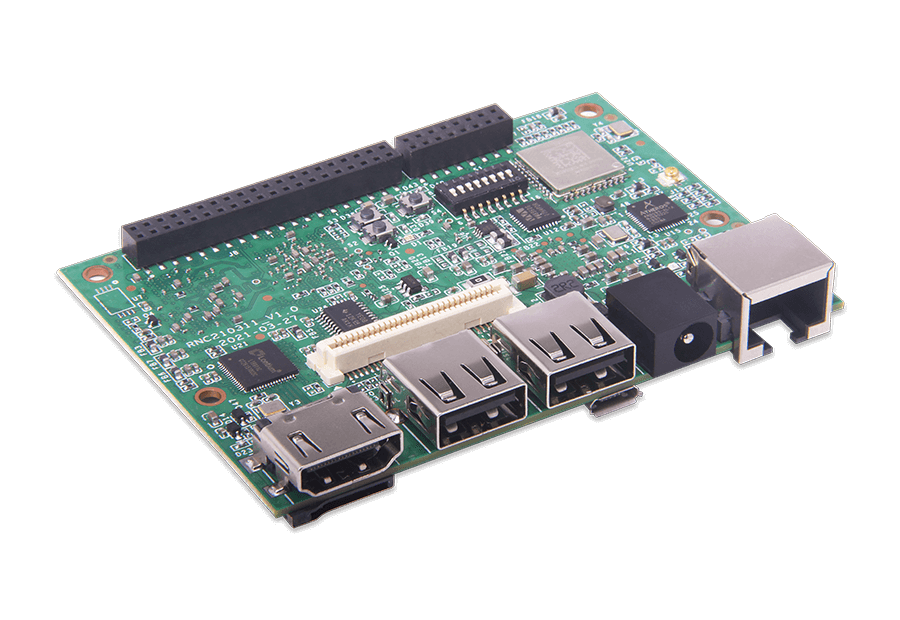

恩智浦iMX8MM开发板

DB11
•  类96Boards硬件架构设计,尺寸仅85* 60毫米
•  集成四核Cortex-A53+单核Cortex-M4多核异构处理器,优秀的实时任务处理能力
•  多种存储规格组合,1/2/4GB RAM可选,8/16/32GB eMMC可选
•  支持2.4G/5GHz WiFi,蓝牙4.2无线通信和千兆有线网络通信
•  集成HDMI®、MIPI CSI/DSI、USB2.0、PCIe、UART、I2S、SPI等通用接口
•  支持Linux Yocto及Android 9.0操作系统
•  工业级标准设计,满足各种工业级应用及消费类应用需求

恩智浦iMX8MM开发板

DB11

DB11采用恩智浦最新一代低功耗多核异构处理器i.MX8M Mini,拥有业界领先的音频、视频和语音处理性能,支持1080P@60fps H.264/H.265视频解码和GPU图形加速器,适用工业控制与通讯、人机交互(HMI)、物联网(IoT)、多媒体音视频及机器视觉学习等领域。

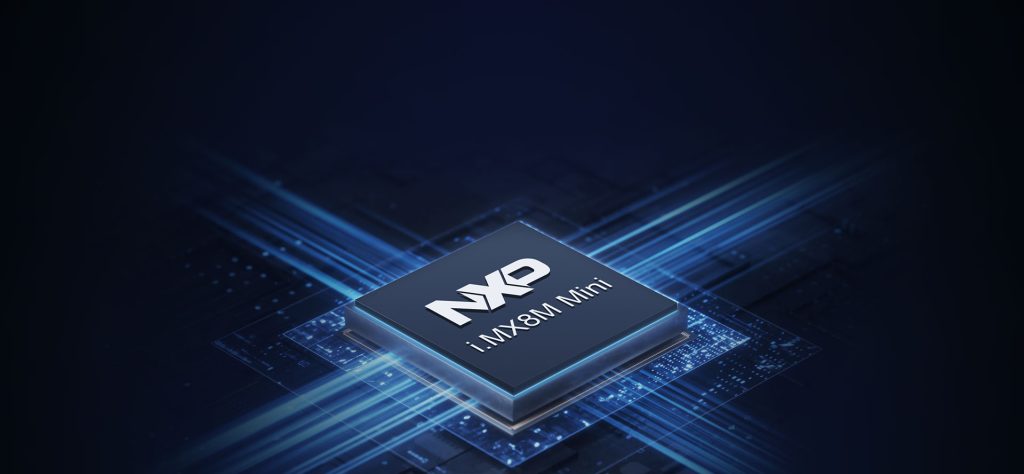

高性能,低功耗,实时任务处理

采用NXP i.MX8M.Mini多核异构处理器,主频高达1.6GHz,最高4GB DDR4内存、32GB高速eMMC存储,满足各种工业应用领域对高性能运算、低功耗休眠、实时任务处理的应用要求,更安全可靠。

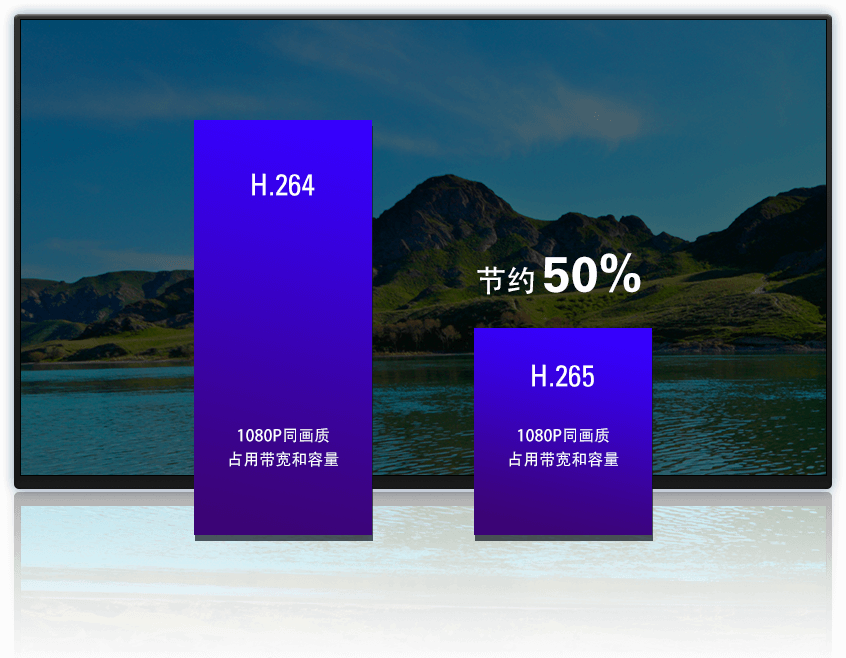

H.265/VP9解码,出色的音视频处理能力

支持1080P@60fps的H.264/H.265和VP9视频解码,相比传统的H.264,平均解码效率提升50%,传输和存储视频所占用带宽和容量是H.264的50%。

接口丰富,兼容性好,满足多种应用场景

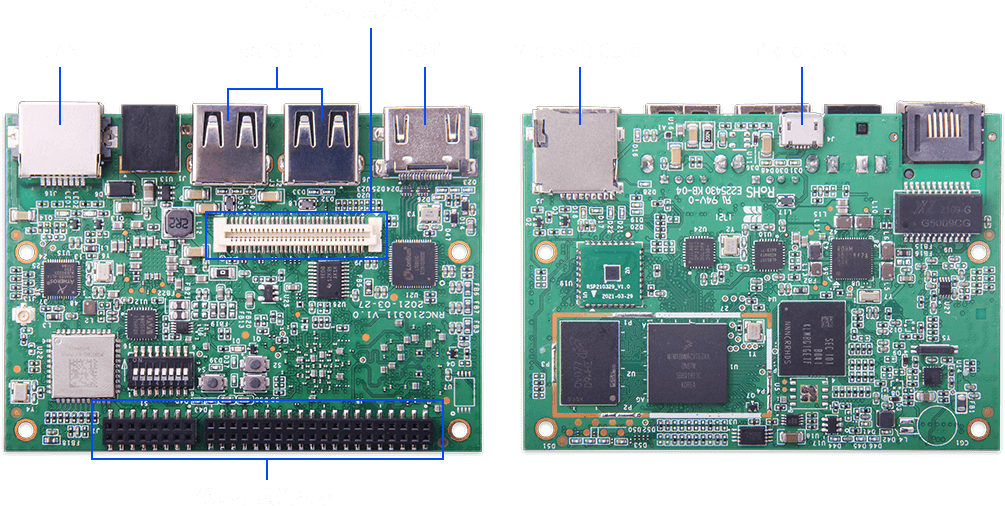

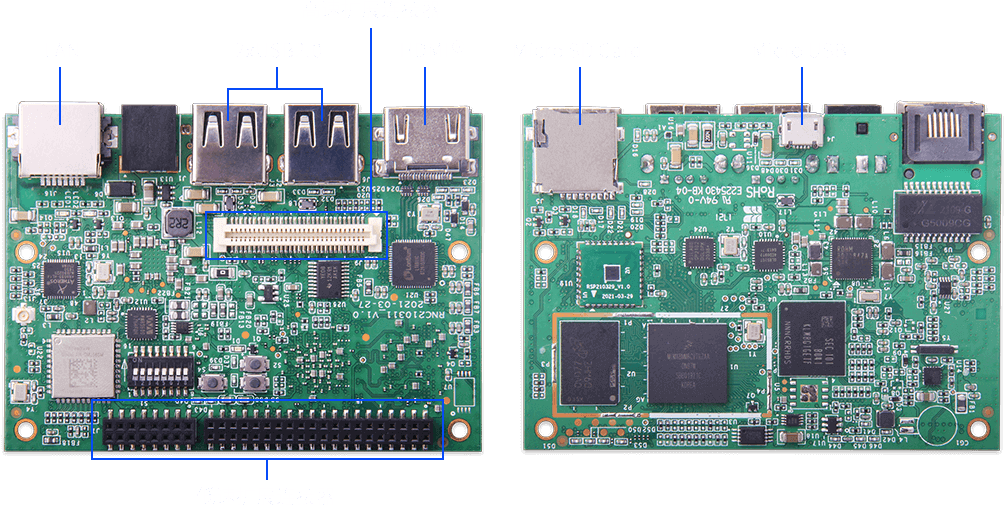

良好的兼容性,板载HDMI®、USB、千兆以太网口以及96Boards标准中常见的高速和低速扩展连接器,支持MIPI-DSI/CSI、PCIe、GPIO、UART、SAI、I2C、I2S、WiFi/BT等通用接口,满足各种应用场景的扩展需求。

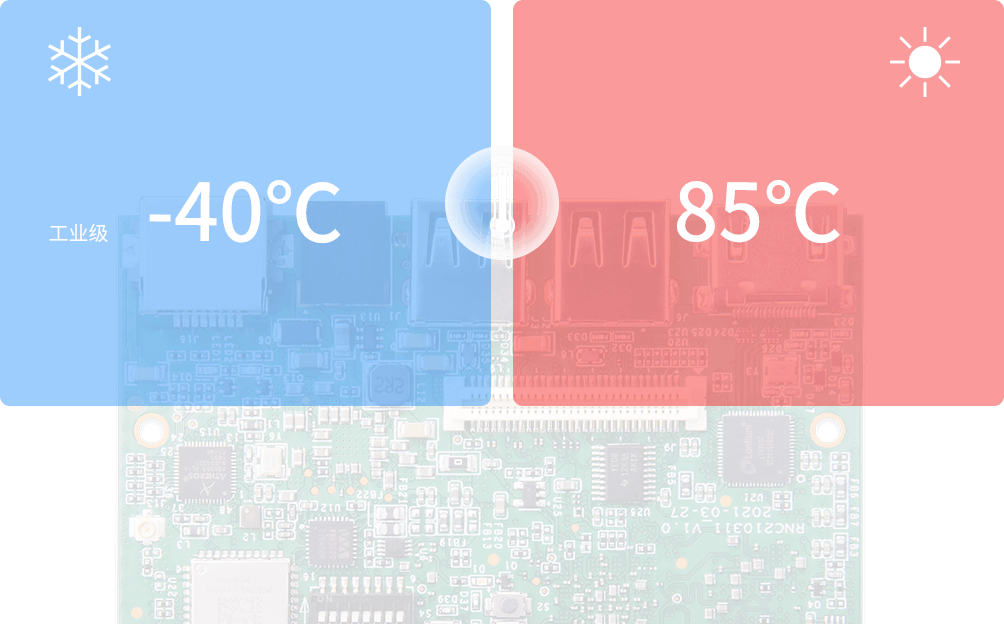

工业级标准可选,-40°C~85°C环境下稳定运行

可选工业级产品标准,能在-40°C~85°C环境下7×24小时长期稳定运行,满足各类严苛的工业应用环境的需求。

Linux Yocto、Android多操作系统支持

支持Linux Yocto和Android操作系统,并提供免费的技术支持和维护,这使得系统设计人员能够专注于应用开发,而非操作系统和底层设备驱动。

10年+超长供货期,为产品长生命周期保驾护航

全部元器件采用工业宽温-40~85℃设计,内置看门狗、ESD静电防护,严格按照工业标准测试和生产,保障在户外严苛环境下7×24小时不间断稳定运行,满足工业应用的高质量和可靠性要求。

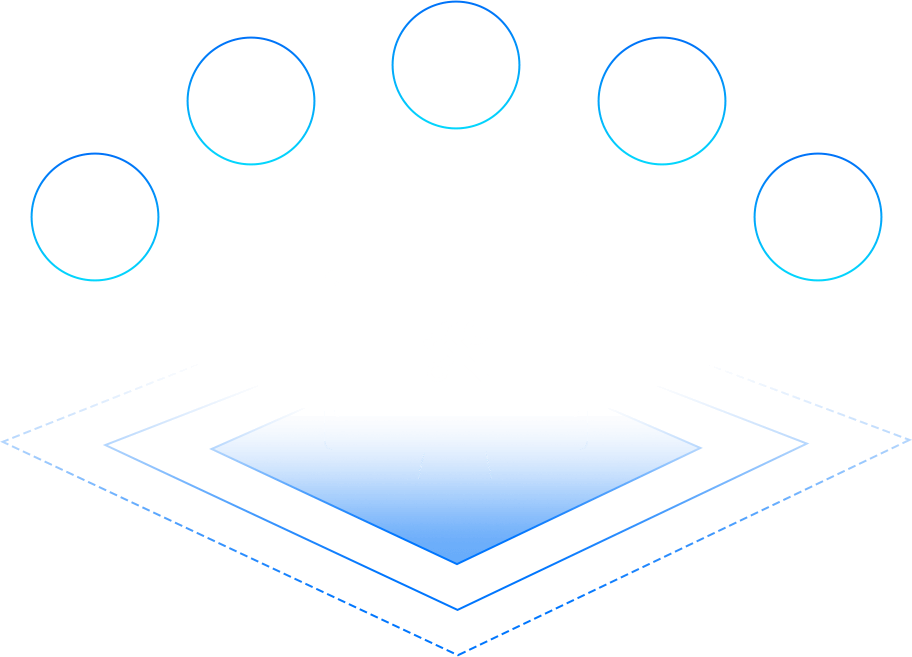

提供完善的技术资料,可高效进行二次开发

可提供包括底板参考设计资料、配套源代码、技术文档、API接口和SDK开发工具等完善的技术资料,让二次开发变得更简单、便捷和高效,助力客户快速打造自主可控的定制化产品。

不止硬件,全方位的一站式定制服务

金亚太拥有26年ARM嵌入式产品技术研发经验和合作伙伴资源,不仅能为客户提供硬件功能定制设计,还能提供跨SoC平台的操作系统移植、BSP内核裁剪及驱动调试、基于场景的应用软件开发、整体的系统软件测试服务、完善的SDK二次开发接口等一站式顾问服务,借助公司自有近3万㎡生产工厂,帮助客户极大缩短从产品选型、研发立项、小量试产到量产交货的周期。

行业应用

适用于工业控制与通讯、人机交互(HMI)、智能医疗、物联网(IoT)、智能家居、多媒体音视频及机器视觉学习等领域。

处理器 芯片型号 NXP i.MX8Mini
CPU+MCU 四核 ARM Cortex A53(64bit) + Cortex M4
GPU GCNanoUltra  3D (1 shader) + GC320 2D
OpenGL ES 2.0
VPU 解码:
1080P@60fps HEVC/H.265/H.264/VP9/VP8
编码:1080P@60fps H.264/VP8
存储 内存 1GB (可选2GB/4GB)DDR4
闪存 8GB (可选8-32GB)EMMC
网络 内置WiFi 802.11 a/b/g/n/ac
WiFi 2.4G频率范围:2.400 ~ 2.497GHz
WiFi 5G频率范围:5.15 ~ 5.925GHz
蓝牙 蓝牙5.0
以太网接口(LAN) 1*RJ45 1000Mbps LAN
显示接口 HDMI® Out 提供HDMI® Out接口,支持最高分辨率为1080P@60fps
USB USB USB-A 2.0 x 2
USB OTG MicroUSB
SD卡 Micro SD卡  支持
调试口 JTAG  支持
高速连接器 MIPI DSI 4-lane MIPI 显示串行接口,每 lane 最高支持 1.5 Gbps,支持的最高分辨率为1080P@60fps
MIPI CSI MIPI CSI:提供4-lane MIPI 摄像机串行接口,4lane 最高支持 4000Mbps
I2C x 2 支持320Kbps传输速率
MIPI – HSIC x 1
GPIO x 2
SD x 1
PCIe x 1 支持PCIe2.0
USB x 1
低速连接器 UART x 3 每个最高支持4.0Mbps
I2C x 2 支持320Kbps传输速率
GPIO x 11
SPI x 1
PCM/I2S 支持
SAI 支持
模拟音频接口 Speaker x 1
Mic x 1
Headset x 1
其他 按键 x 3 音量+、音量-、开关机
LEDs x 3电源、WiFi、Etherent
电源 电源电压 DC12V 2A
功率 5W内(仅供参考)
RTC电池 3V 5mA可充电
环境 工作温度 0 ~ 80℃/-40 ~ 85℃
工作湿度 10% ~ 95%
机械性能 尺寸 85*60毫米
净重 35克
操作系统 Linux Yocto,Android 9.0
