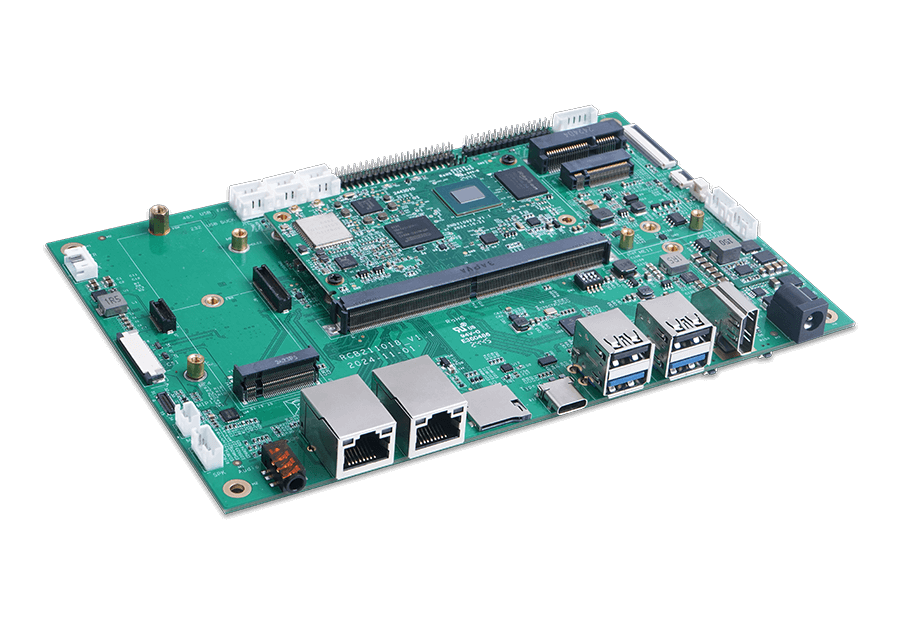

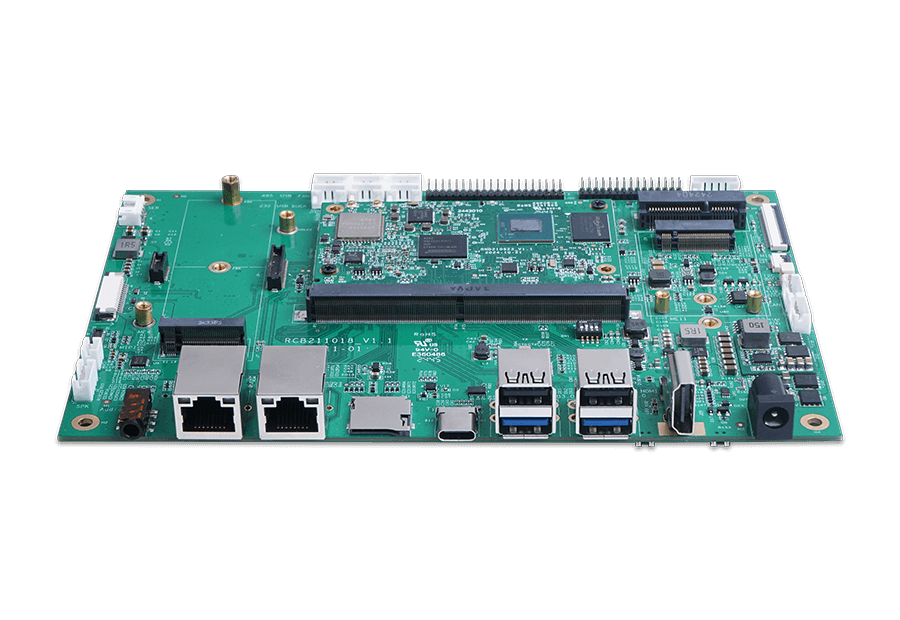

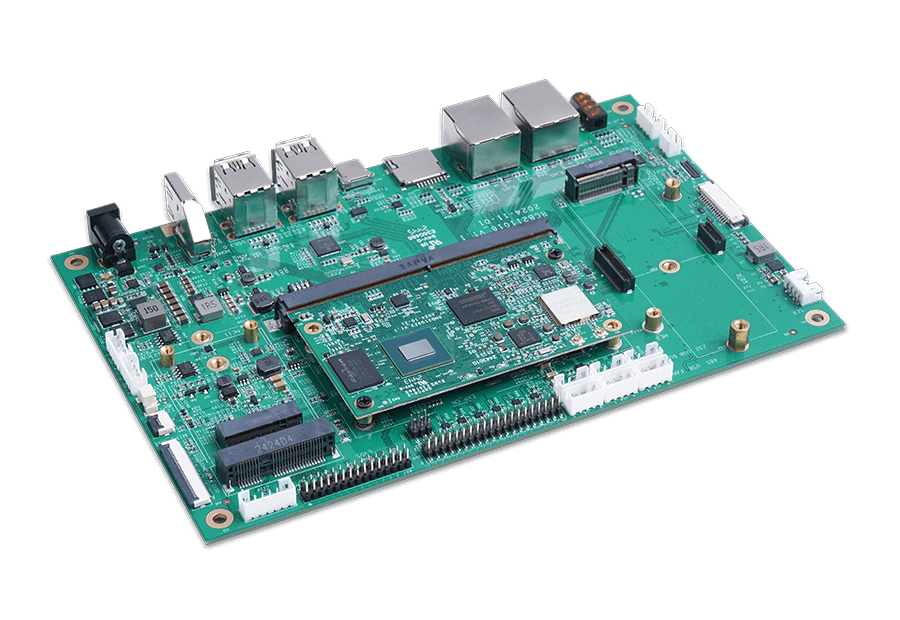

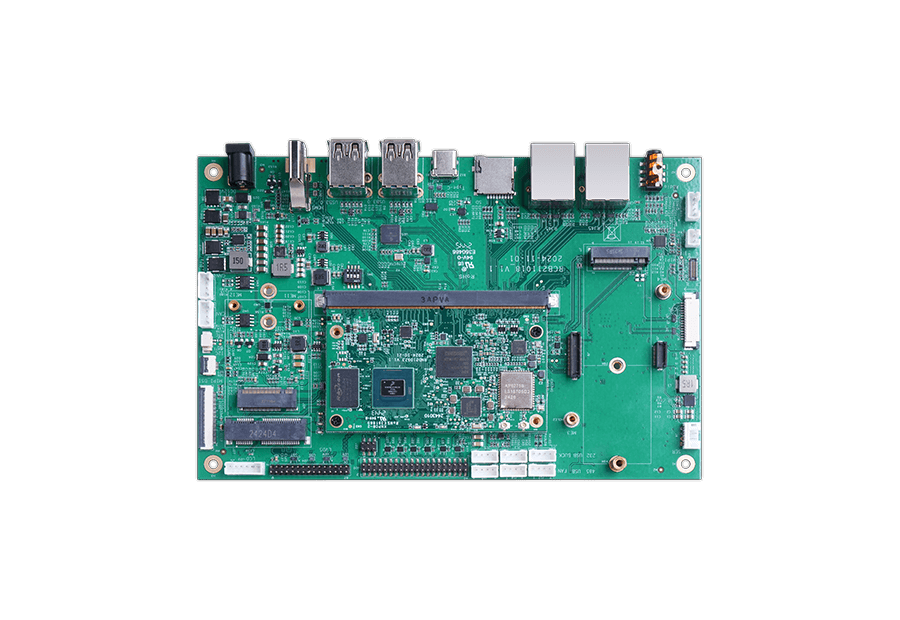

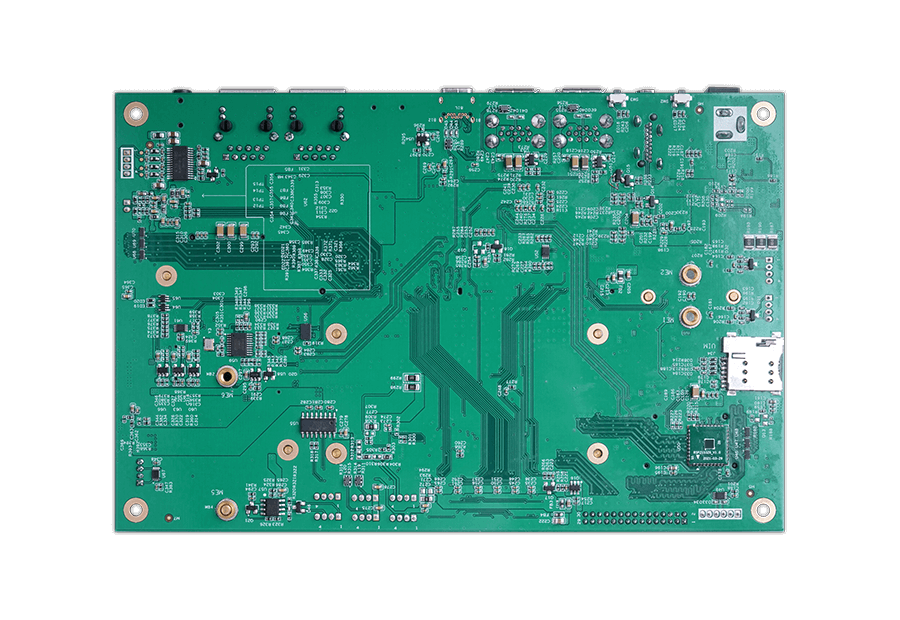

i.MX 8M Plus SMARC 开发板

DB820P
•2.3 TOPS 板载 NPU + 可扩展 AI 加速器

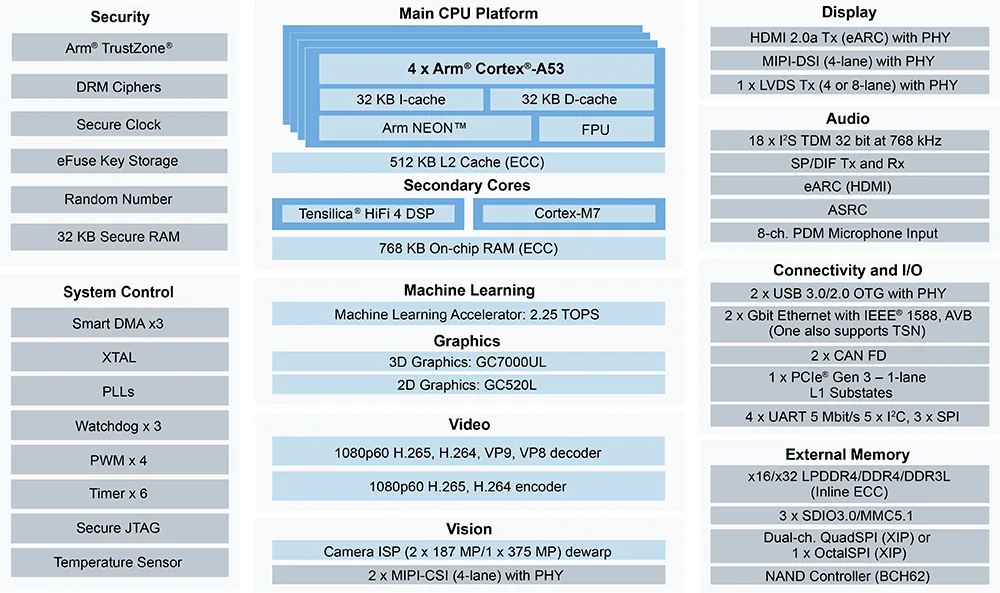

• NXP i.MX 8M Plus SoC，四核 Cortex-A53 + Cortex-M7
• 4K H.265/H.264/VP9 硬件解码能力
• MIPI-CSI/DSI, HDMI 2.0, LVDS 显示器/摄像头接口
• 用于人工智能模块和存储的 M.2 插槽（PCIe/NVMe）
• 双千兆以太网、可扩展的 4G 和 5G、CAN、RS232/485
• SMARC 2.1 外形紧凑，易于集成
处理器 NXP iMX8M Plus
核心板模块 OS Yocto(Linux)/Android 10
SOC 4核Cortex-A53，频率高达 1.8GHz&1 x Cortex-M7，频率高达 800MHz
GPU 支持OpenCL和Vulkan GC7000UL
支持 OpenGL ES 1.1、2.0、3.0、OpenCL 1.2和Vulkan
NPU 2.3 TOP/s 神经网络性能
LPDDR4 4GB（1G-8G可选）
EMMC 32GB eMMC5.1(8-128GB可选)
Wi-Fi/BT Wifi2.4G+5G +BT 5.0
开发板接口 SMARC SMARC V2.1 兼容 SMARC和CPU模块(82 x 50 毫米)
外部输入/输出接口 1 x 升级键
1 个重置键
1 x DC 插孔
2 x USB 2.0 Type A
2 x USB 3.0 Type A
1 x USB Type C
2 x 千兆以太网
1 x 耳机接口
1 x Micro SD 插口
1 x Micro SIM 插口
1 x HDMI 输出
内部输入/输出连接器 1 x RS232 4P 接头
1 x RS485 4P 接头
1 x SW1用于系统启动模式开关
1 x 扩展连接器 2×20 P 接头
1 x 用于 60 针 AI 模块的 B2B 连接器
1 x 用于 AI 模块电源的 30 针 B2B 连接器
1 x 扬声器（左/右声道） 4P 接头
2 x USB2.0 4P 接头
1 x Mic 2P接头
1 x RTC 电池
x 风扇 4P 接头，带风扇 PWM
1 x LCD 背光 6P 接头
1 x LVDS 面板电源开关
1 x LVDS 屏幕连接器 2x15P
1 x 用于 4G/5G 的 M.2 键 B
1 x 用于 4G 的 Mini PCIe
1 x 用于存储或 AI 模块的 M.2 键 M（不能与 B2B 连接器同时使用）
1 x A53 核心调试连接器（UART）
1 x I2C 触摸屏连接器
1 x MIPI DSI 连接器，用于 MIPI 面板
1 x MIPI CSI 连接器，用于 MIPI 摄像机 2 通道
1 个用于 MIPI 摄像机 4 通道的 MIPI CSI 连接器
2 x CAN 4P 接头
直流输入 12V2A
尺寸 190*125mm
