SOM-V2H-OSM

瑞萨OSM标准边缘计算核心板

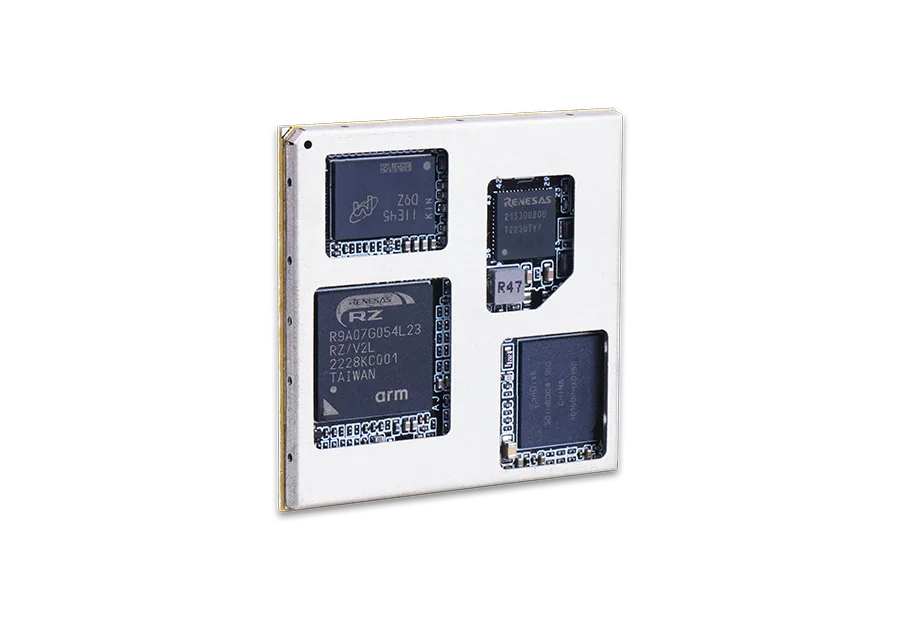

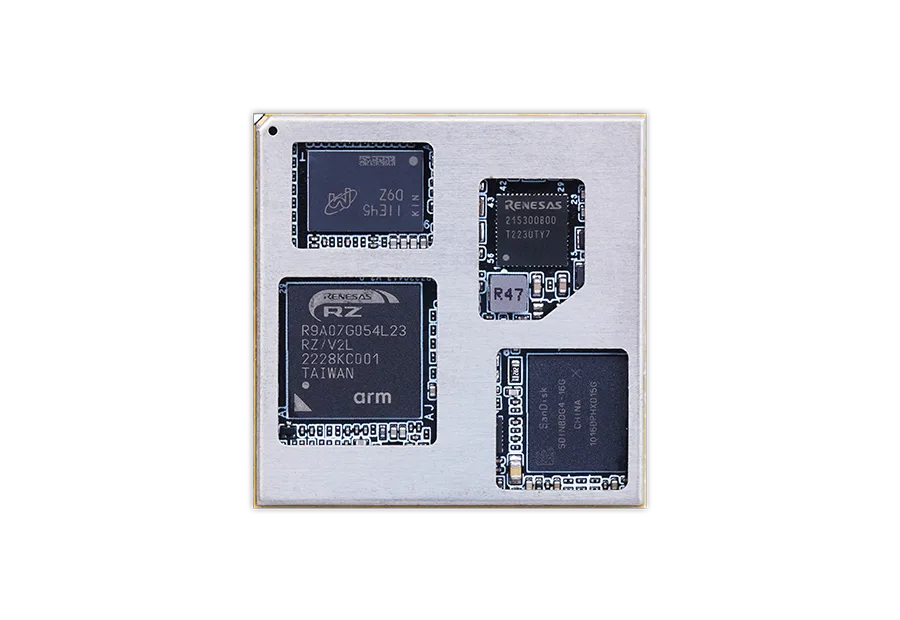

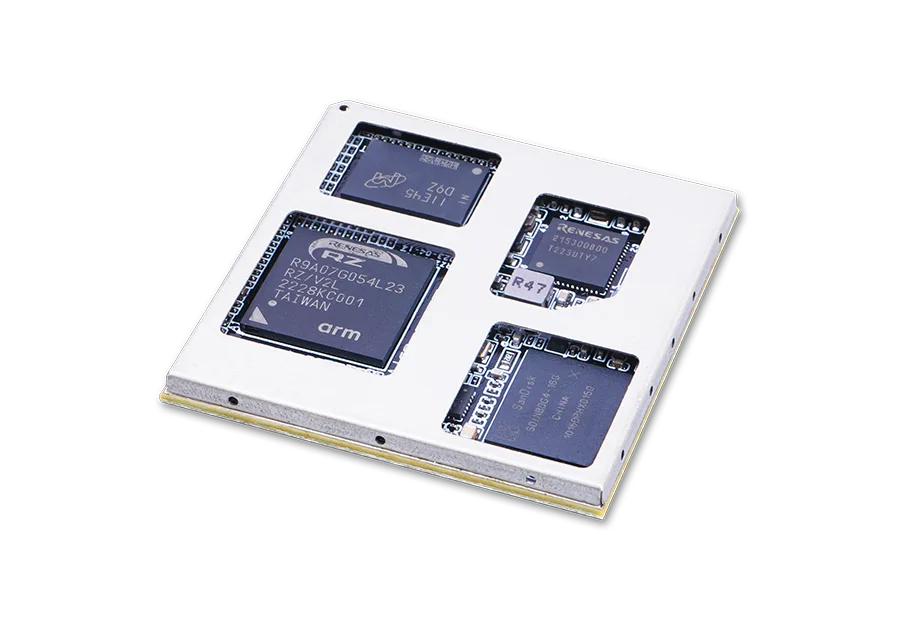

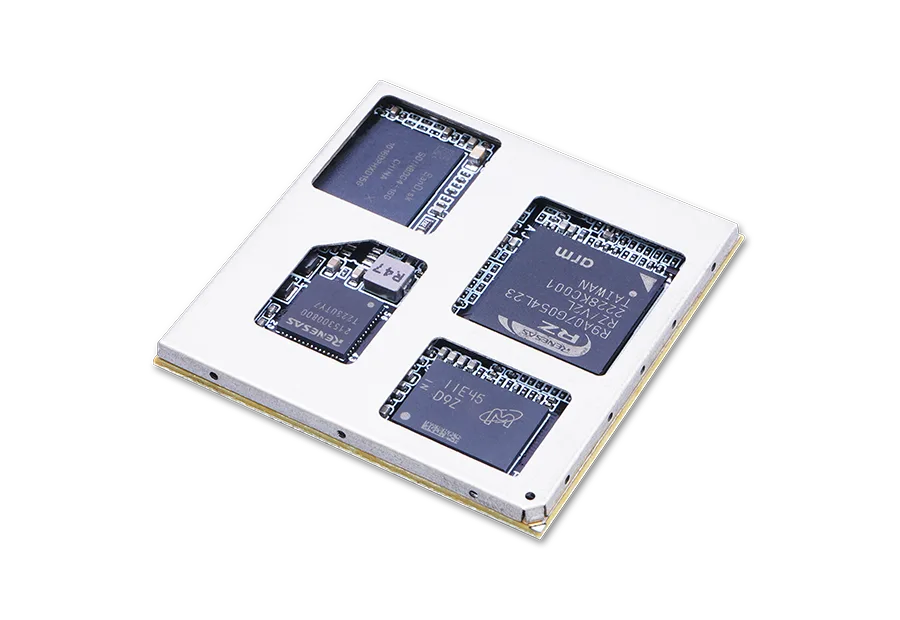

SOM-V2L-OSM 基于瑞萨低功耗、高性能、高效率的 RZ/V2L SoC 打造。搭载最高 1.2GHz 的 64 位双核 ARM Cortex-A55 处理器、ARM Cortex-M33 实时内核,以及集成的高性能图像处理 Mali-G31 GPU,适用于工业控制、数据网关、边缘计算、人机交互等多种应用场景。

  • 搭载最高 1.2GHz 的 64 位双核 ARM Cortex-A55 处理器,配备 ARM Cortex-M33 实时内核
  • 集成高性能图像处理 Mali-G31 GPU

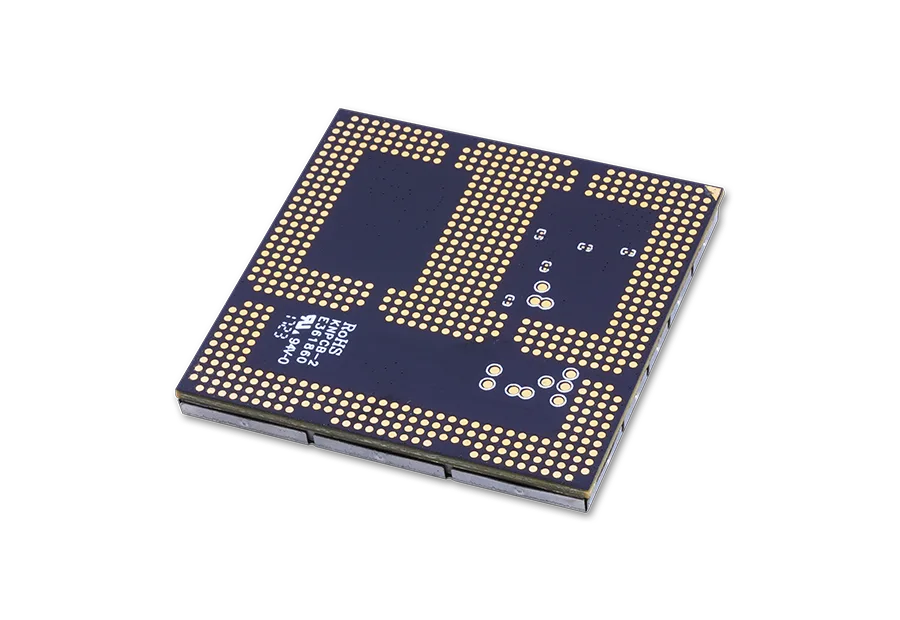

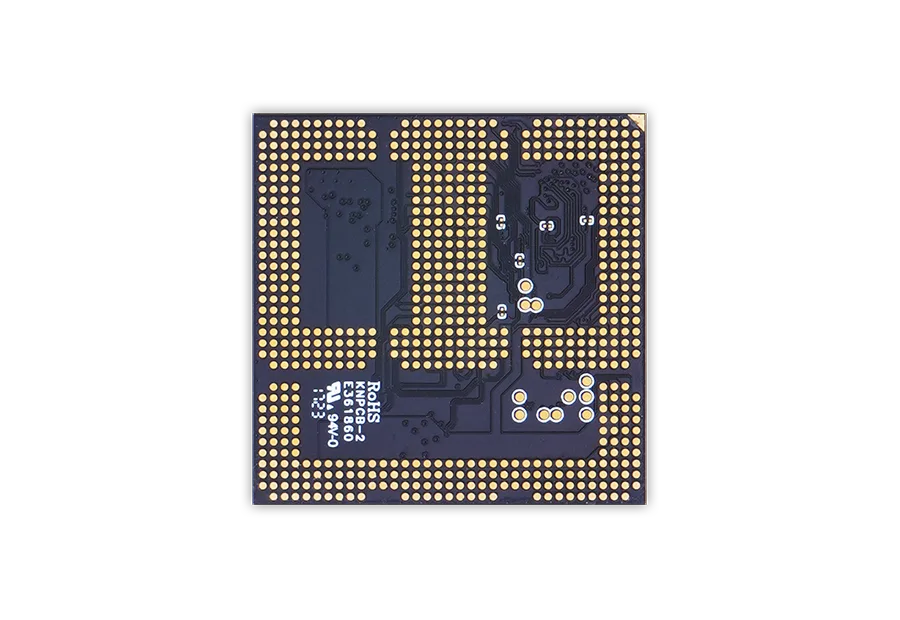

  • 参考 OSM-L 标准引脚定义 I/O,采用 LGA 封装,45×45mm 尺寸,节省宝贵空间
  • 2GB RAM、16GB eMMC 闪存
  • 支持 MIPI-DSI 输出接口、双千兆网口
  • 提供 I2C、UART、SPI、SDIO3.0、USB2.0、PWM、I2S 等其他接口
  • 支持 Linux Yocto 系统,性能稳定可靠
  • 工业级标准设计,支持 7×24 小时长时间稳定运行
处理器与图形 CPU 双核ARM Cortex-A55 + ARM Cortex-M33
GPU Mali-G31 GPU
支持OpenGL ES 1.1 / 2.0 / 3.0 / 3.1 / 3.2
音视频编解码 视频编解码器 H.264 编解码模块
支持H.264/AVC(High/Main/Baseline Profile)、H.264/MVC(Stereo High Profile)
最大像素处理率:1920×1080×30fps
编解码输入/输出格式:YcbCr 4:2:0 semi-planar
音频编解码器 双通道串行传输
支持I2S/Mono/TDM多声道格式
支持8/16/18/20/22/24/32位数据格式
支持32级FIFO收发
支持LR时钟信号、连续LR时钟信号
图像缩放单元 支持双线性插值缩放
最大输入尺寸:5M(2800×2047)
最大输出尺寸:Full HD(1920×1080)
支持色彩格式转换:RGB/ARGB/YcbCr422/YcbCr420/RAW(灰度)
存储 RAM 2GB
ROM 16GB eMMC(可选配8GB/32GB)
硬件接口 MIPI CSI 1路4通道MIPI相机串行接口,单通道最高1.5Gbps
支持5MP 30fps(RAW12)
MIPI DSI 1路4通道MIPI显示串行接口,单通道最高1.5Gbps
支持1920×1080@60fps(RGB888)
USB HOST 1路,符合USB2.0标准,最高480Mbps
USB OTG 1路,符合USB2.0标准,最高480Mbps
支持OTG功能
DVP 1路,支持WXGA(1280×800@60fps)
输出格式:RGB666/RGB888
支持CLK/HD/VD时序信号
以太网 2路(含1路ENET、1路ENET_QOS)
支持RMII/RGMII接口,支持1.8V/3.3V电平
支持10/100/1000Mbps速率配置及自适应
SD 2路,支持1-bit/4-bit SD总线
通道0:支持SDHI/e-MMC(支持启动)
通道1:支持SDHI,兼容SD3.0
支持默认/高速/UHS-I/SDR50/SDR104模式
CAN FD 2路,符合CAN-FD ISO 11898-1 (CD2014)标准,最高传输速率4Mbps
SPI 1路,支持主/从模式
可编程位长、时钟极性/相位可选
最高传输速率50Mbps
UART 4路,最高波特率5Mbps
支持硬件/软件流控
其他接口与功能 I2C 3路,支持主/从模式、多主机操作、超时检测
支持7bit/10bit从机地址格式
注:核心板板载EEPROM已占用I2C0(地址0x50)
PWM 1路,16位时基计数器
最高工作频率66MHz
看门狗 3路,定时范围0.5~128s,时间分辨率0.5s
音频接口 1路,支持I2S/Mono/TDM模式
QSPI 1路,最高时钟频率:
Quad-SPI DDR: 50MHz
Quad SPI SDR: 66MHz
Octal-SPI/HyperFlash: 100MHz
ADC 2路,12位分辨率,输入电压0V~1.8V,转换时间1us
支持单/连续扫描模式
支持软件触发、异步外部触发、同步触发(MTU/PWM定时器触发)
JTAG 1路,支持JTAG调试接口
封装规格 封装标准 LGA封装,符合OSM 1.1标准,662引脚
尺寸 物理尺寸 45mm × 45mm
供电 输入电压 DC 5V

SOM-V2L-OSM规格书
